CADデータダウンロード機能

CADデータをダウンロードする

商品ページでは、CADデータをダウンロードすることができます。

※CADデータダウンロードをご利用になるには、ログインが必要です。
※一部CADデータ未対応の商品がございます。

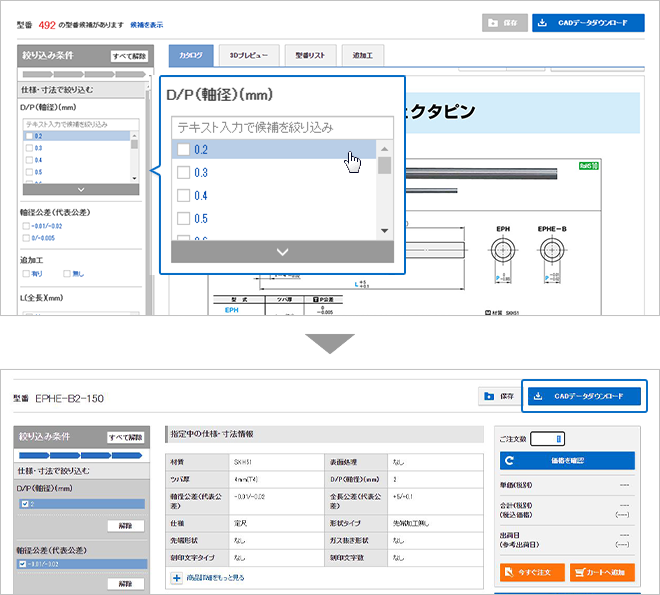

仕様・寸法を選択してCADデータをダウンロードする

仕様・寸法をご選択・ご入力ください。
仕様・寸法が確定すると該当の型番が表示され、｢CADデータダウンロード｣ボタンからCADデータをダウンロードできます。

img:仕様・寸法を選択してCADデータをダウンロードする

CADデータ選択

「CADデータダウンロードボタン」をクリックし、ご希望のファイル形式でCADデータがダウンロードできます。
ダウンロード手順は商品により異なります。

プラ型用部品の場合

  1. 1.タイプ・寸法を指定する

    タイプ・寸法の各項目に適宜、ご選択・ご入力ください。

    img:タイプ・寸法を指定する

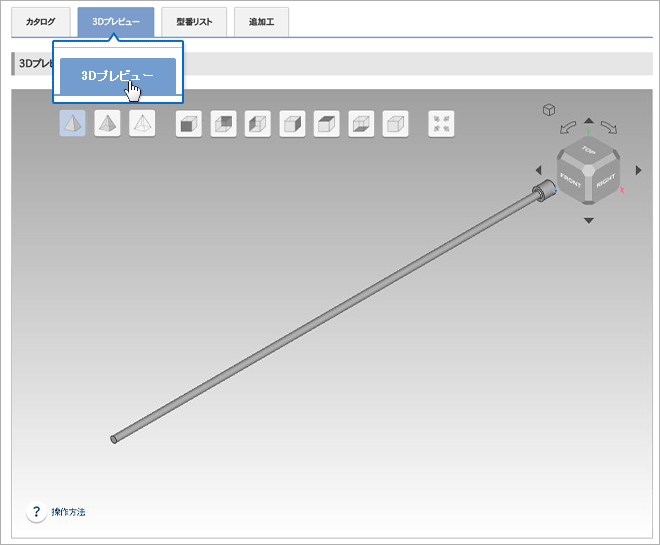

  2. 2.3Dプレビュー

    タイプ・寸法を指定したらタブメニューの「3Dプレビュー」をクリックしてください。
    3Dプレビューが生成されます。（生成されるまでに多少時間がかかります）

    img:3Dプレビュー

    3Dプレビュー操作方法
    1. 商品を回転させる・・・クリックを押しながら、ドラッグする
    2. 商品を拡大縮小・・・マウスホイールを回す
    3. 商品を移動・・・Shiftボタン＋クリックを押しながら、ドラッグする

    3Dプレビューコントロールパネル説明

    img:3Dプレビューコントロールパネル説明

    1. 不透明描画
    2. 透過描画
    3. ワイヤーフレーム描画
    4. 前面 プレビュー
    5. 背面 プレビュー
    6. 左 プレビュー
    7. 右 プレビュー
    8. 上 プレビュー
    9. 底 プレビュー
    10. 斜め上俯瞰 プレビュー
    11. 画面にフィット

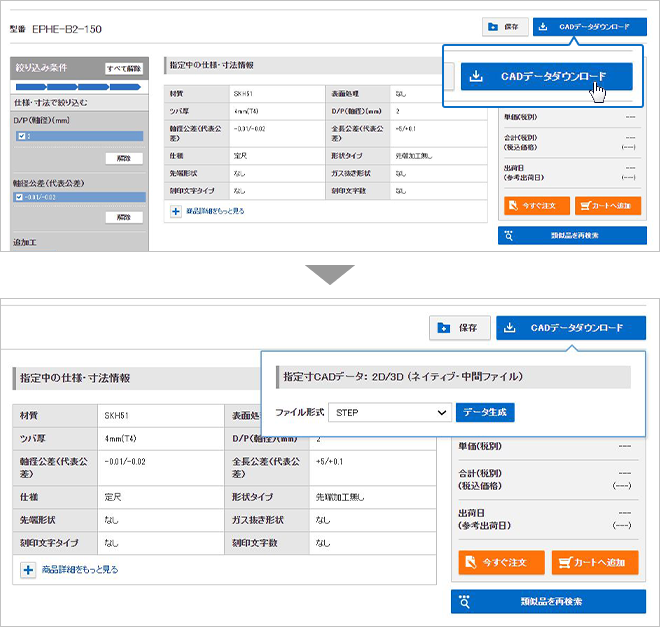

  3. 3.「CADデータダウンロード」ボタンをクリックしてCADデータをダウンロードする

    「CADデータダウンロード」ボタンをクリックするとファイルフォーマットの選択が可能になります。
    フォーマットを選び「データ生成」ボタンクリックでダウンロードすることができます。 （生成されるまでに多少時間がかかります）

    img:「CADデータダウンロード」ボタンをクリックしてCADデータをダウンロードする
