ミスミ・プラ型部品 使い方 | 部品の取り付け方や使用方法をわかりやすくご説明します
- おすすめ商品
- プラ型部品の使い方
- プラ型技術情報
- 設計支援サービス
- 商品アイデア募集
- 射出成形現場 課題解決商品
パーティングロックセット -軽荷重用・中荷重用・重荷重用-

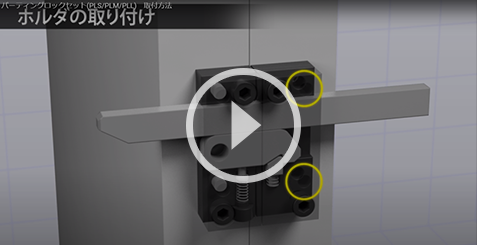

パーティングロックセット 取り付け手順
パーティングロックセットの取り付け手順を動画で紹介します。

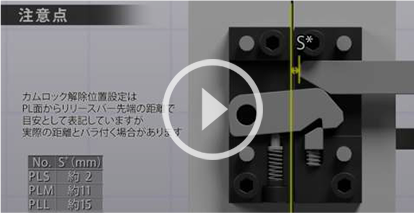

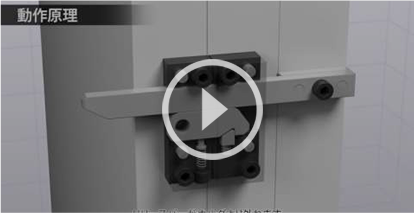

動作原理・注意事項のご紹介

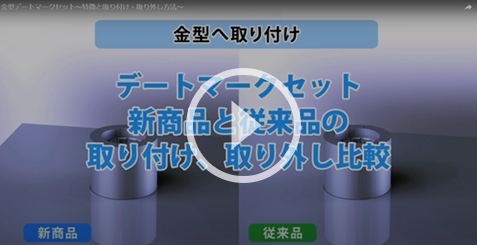

耐熱・抜きタップ付きデートマーク
アウトサイドリングのPL面からの交換方法
抜きタップ付きデートマークのアウトサイドリングをPL面から交換する方法を紹介します。
【アウトサイドリング取り出し手順】
-
インサイドアローを抜き、
専用抜き治具挿入 -
専用抜き治具を入れネジ溝
に合わせ回転 -
ネジの回転に伴って
デートマークが上昇 -
取り外し完了

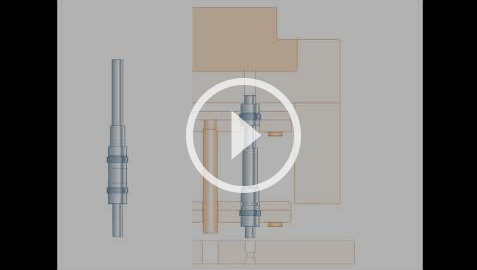

2段突き出しユニット

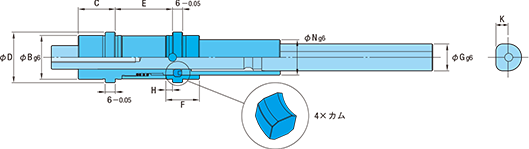

前方2段突き出しユニット DCUMX（2サイズ展開）
エジェクタプレートの2段突き出しユニットです。
後方のプレートが止まる一方で、前方のプレートは突き出しを続けます。
| B | D | 最大突き出し | 材質 | 硬度 | 耐熱温度 | 耐荷重 (最大) |
||
|---|---|---|---|---|---|---|---|---|
| 1段 | 2段 | |||||||
| DCUMX-1 | 26 | 30 | 42 | 48 | SCM421相当 | 58±2HRC | 150℃ | 1200kg |
| DCUMX-2 | 30 | 34 | 54 | 80 | ||||
後方2段突き出しユニット DCUMY（2サイズ展開）
エジェクタプレートの2段突き出しユニットです。
前方のプレートが止まる一方で、後方のプレートは突き出しを続けます。
| B | D | 最大突き出し | 材質 | 硬度 | 耐熱温度 | 耐荷重 (最大) |
||
|---|---|---|---|---|---|---|---|---|
| 1段 | 2段 | |||||||
| DCUMY-1 | 28 | 32 | 48 | 62 | SCM421相当 | 58±2HRC | 150℃ | 1200kg |
| DCUMY-2 | 32 | 36 | 60 | 89 | ||||

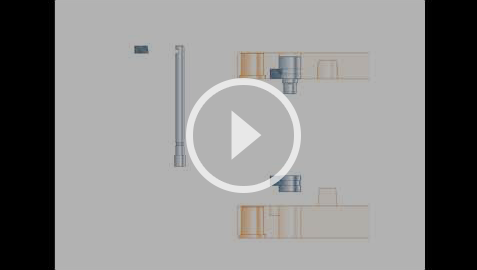

型開き制御装置

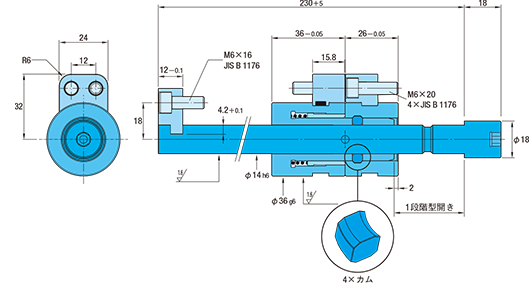

インターナルラッチロック ILCU
二段階の型開きを型内で制御します。
| 型開き範囲（mm） | 耐熱温度 | 耐荷重 (最大) |
材質 | 硬度 | ||
|---|---|---|---|---|---|---|
| 1段 | 2段 | |||||
| ブシュ | 6～125 | フリー | 150℃ | 1500kg | SCM445相当 | 56-58HRC |
| ガイドシャフト | S50C相当 | 62±2HRC | ||||
