ミスミ・プラ型部品 おすすめ商品 | いま一押しの商品やプラ型最新情報をお届け！

プラ型部品の新商品、おすすめ商品をご紹介。
ガス抜き商品の特集も公開中！部品選定にご活用ください。

今注目の商品

デートマーク

デートマーク交換の季節となりました。
ミスミでは交換面、メンテナンス性など幅広いラインナップからお選びいただけます。
お客さまからのご利用レビューもご活用の上、お買い忘れのないようご利用ください。

人気商品耐熱・抜きタップ付きタイプ

  • 高い耐熱性
  • 高いメンテナンス性
  • 五つ星評価獲得

最新のお客さまレビューはこちらから

お客さまの声

  • 以前のＰＬ交換タイプはインサイドアローは表から取れましたがアウトサイドリングは裏から叩かないと抜けませんでしたが、
    新しく抜きタップ付きの物が出た事で裏に抜き穴を開けなくても良くなりました。非常に重宝します。

  • 新規型にデートマークを追加したかったのですが、水管があり設置に困ってました。その際にこの商品を見つけて、
    助かってます。使用はこれからですので、追加勝手はまだ分かりません。

  • 交換面
  • 選定基準

新商品のご紹介

ガス抜き関連商品

ガス抜きエジェクタピン　-ダイス鋼SKD61-定番のガス抜きピンにダイス鋼が追加

お客さまからのご要望の声により新商品として登場！

材質、表面処理、ガス抜き形状の異なる16タイプからお選びいただけます。

ガス抜きエジェクタピン

＜ポイント＞

・ハイス鋼SKH51にない大きさ（全長、軸径）が選べる
・確実短納期（出荷日3～5日目）
・ストークB利用可能（出荷日5日目の場合）

軸形状 材質 窒化処理 ツバ厚 形状 型番(ストレート) 型番(段付)
ストレート 段付 SKD61 なし 4mm/JIS 面カット GW□-EPD□ GW□-EDSF□
鉢巻 GV-EPD□ GV-EDSF□
あり 面カット GW-EP□ GW□-E□S□
鉢巻 GV-EP□ GV-E□SF
10mm 面カット GW□-DEP□ GW□-DESF
鉢巻 GV-DEP□ GV-DESF
プリハードンSKD61 なし 4mm/JIS 面カット GW□-EPAJ□ GW□-EA□SF
鉢巻 GV□-EPAJ□ GV-EA□SF

軸形状：ストレート　カテゴリページ

軸形状：段付　カテゴリページ

【GASEXIT】ガス抜きランナー入れ子設置しやすく効果も抜群

金属3Dプリンターを用いて製造した微細貫通多孔質材を組み込んだ【GASEXIT】シリーズです。
P/L面・プレート間で横方向にガスを排出し、取り付けはポケット加工と溝加工をするだけ！手軽にガス抜き対策をすることが可能！

丸形ポラベント
Type P L
R 10
12
15		 7
10

商品ページを見る

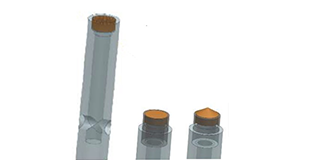

【GASEXIT】微細貫通多孔質材エジェクターピン

ピンの先端に金属3Dプリンターを用いて製造した微細貫通多孔質材を組み込んだガス抜き部品「GASEXITシリーズ」です。
コールドスラッグ部に設置することでガス抜き効果がアップします。

【GASEXIT】微細貫通多孔質材エジェクターピン

・先端フラットタイプ：EPNN,EPNJ
・フラットロックタイプ：EPFN,EPFJ
・円錐ロックタイプ：EPTN,EPTJ

Type 軸径P 全長L A B
EPNN/EPNJ
EPFN/EPFJ
EPTN/EPTJ		 4 50～400 10～80 -
5
6 20 0～80
7
8
10
12
15
16

商品ページを見る

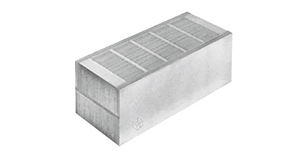

ガス抜きスリット入れ子

従来品よりもスリット幅、板厚が大きい新規格「SGWM」を追加

フィルターピン

【特長】

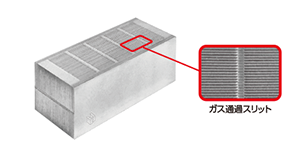

拡散接合技術により微細スリット構造を実現したガス抜き部品です。
設置することでスリット部(約12μm)からガスや残留エアを逃がします。

新商品 【スリット幅30μmタイプ：SGWM】

スリット幅、板厚が従来よりも大きく、
粗い状況でも変形しにくいため形状部への適用が期待できます。
適用樹脂例：PA66-GF25/PP

Type A（縦）
SGWM 24

【スリット幅12μmタイプ：SGWD】

スリット幅が小さく、高流動樹脂にも適用できます。
適用樹脂例：PPS/POM/PP/PA6G
　

Type A（縦）
SGWD 12
24

商品ページを見る

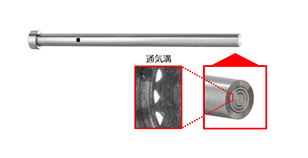

ガス抜きフィルター付ピンガス抜きピンの新常識！

三角穴のためバリになりにくくガスがよく抜けます。

フィルターピン

【特長】

・ピン先端にガス抜きフィルターを圧入。成形品面からガスが抜けます。
・通気溝が三角形状のため、表面張力によって樹脂流入でのバリを軽減。
・フィルター部の通気溝が同心円状に配置されているため、どの方向からくるガスでもよく抜けます。

新商品 【エジェクタピン：先端加工用タイプ】

フィルター長が長くなり加工しろが3mmにパワーアップ！
ピン材質：SKH51　硬度：58～60HRC

ツバ径 ツバ厚 型式 全長L
指定0.01mm単位
Type 軸径P
7 4 GVFEA
（中流量タイプ）

GVFEAM
（大流量タイプ）		 3.5 40.00～300.00
4
8 5
9 6

商品ページを見る

新商品 【コアピン：先端加工用タイプ】

フィルター長が長くなり加工しろが3mmにパワーアップ！
ピン材質：SKH51　硬度：58～60HRC

ツバ径 ツバ厚 型式 全長L
指定0.01mm単位
Type 軸径P
6 4 GVFCA
（中流量タイプ）

GVFCAM
（大流量タイプ）		 3 15.00～100.00
7 4
8 5
9 6

商品ページを見る

新商品 【エジェクタピン：JISタイプ】

大型成形品にも使いやすい太径長寸メイン！
ピン材質：SKD61+窒化処理　硬度：母材37～43HRC　表面硬度900HV～

ツバ径 ツバ厚 型式 全長L
指定0.01mm単位
Type 軸径P
8 6 GVFEJ
（中流量タイプ）

GVFEJ
（大流量タイプ）		 4 40.00～400.00
9 5
10 6
13 8 8
15 10

商品ページを見る

規格拡大 【エジェクタピン：ノーマルタイプ】

ご要望にお応えしΦ3.5を追加、最大L寸を拡大しました！
ピン材質：SKH51　硬度：58～60HRC

ツバ径 ツバ厚 型式 全長L
指定0.01mm単位
Type 軸径P
7 4 GVFE
（中流量タイプ）

GVFEM
（大流量タイプ）		 3.5 40.00～300.00
4
8 5
9 6

商品ページを見る

規格拡大 【コアピン：ノーマルタイプ】

ご要望にお応えし最小L寸15mm～に対応しました！
ピン材質：SKH51　硬度：58～60HRC

ツバ径 ツバ厚 型式 全長L
指定0.01mm単位
Type 軸径P
6 4 GVFC
（中流量タイプ）

GVFCM
（大流量タイプ）		 3 15.00～100.00
7 4
8 5
9 6

商品ページを見る

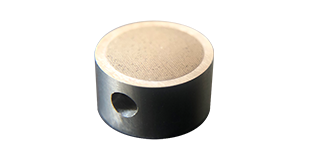

丸形ポラベント多孔体金属材の丸形入れ子

ステンレス材（SUS430相当）を焼結したポーラス（多孔）構造の丸材です。
成形品面全体からガスが抜けるため、外観不良や転写性の改善に高い効果があります。

丸形ポラベント
型式
Type 外径D
PVAB(圧入・ブランクタイプ）
PVBB(圧入・逃げ穴付タイプ）
PVABC(Cリング・ブランクタイプ）
PVBBC(Cリング・逃げ穴付タイプ）		 4
6
8
10
12
16
20

商品ページを見る

ガス抜き商品選定

ガス抜き設置場所でさがす

お悩み別でさがす

設置タイプ別 おすすめ商品

ピンポイント丸物中心で組み付けやすい極小径から揃う幅広い寸法ラインナップ

コネクタ・精密部品などに多いリブ形状にも適用しやすく省スペースを実現。

適用成形品例・コネクタ・精密部品
ピン端面からガス抜き！
摺動部に使用可能 ガス抜きフィルター付エジェクタピン ガス抜きフィルター付
エジェクタピン
ピン端面からガス抜き！
流量がより大きい ガス抜きフィルター付コアピン ガス抜きフィルター付
コアピン
多孔体金属材の丸物入れ子！
面全体からガス抜き可能 丸形ポラベント 丸形ポラベント
樹脂圧による開閉機構で
ガスが良く抜ける ガス抜きユニット ガス抜きユニット
ガス抜きに困ったら
まずはこれ！ ストレートエジェクタピン（ガス抜き） ストレートエジェクタピン
（ガス抜き）
豊富な材質ラインナップ ストレートコアピン（ガス抜き） ストレートコアピン
（ガス抜き）
焼結金属を埋め込んだ
ガスベント TSベント TSベント
外側スリット構造 ガス抜き入れ子（丸形状） ガス抜き入れ子
（丸形状）

ゆるめ形状（小～中領域）平面や大きめR形状に最適。組み合せ次第で小型品から大型品まで対応

ある程度の形状加工が可能。しつこい外観不良にお試しを

適用成形品例 ・自動車バンパー ・家電外装 ・容器
拡散接合による
微細スリット構造 ガス抜きスリット入れ子 ガス抜き
スリット入れ子
様々な形状に
対応しやすい定番品 ハーモニカ入れ子 ハーモニカ入れ子

きつめ形状（中～大領域）急勾配面や段差形状にも適応。マシニング加工が可能

複雑形状対応ならばこの定番品！内製の手間が大幅削減できるとご好評！

適用成形品例 ・自動車機構品（燃料タンク等）
様々な形状に
対応しやすい定番品 ハーモニカ入れ子 ハーモニカ入れ子
定番タイプの
サイズと材質を強化 ハーモニカ入れ子（大型） ハーモニカ入れ子
（大型）

立ち壁（任意サイズ）ブロック素材のためほぼ全ての形状や面積に対応

ご要望を受けついにミスミで商品化！元市販品と同等以上の物理性能を実現

適用成形品例 ・スピーカーグリル

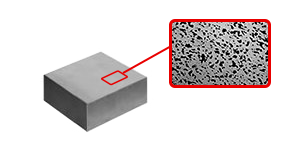

ポーラス構造の入れ子材！
安心のミスミ独自開発品 多孔体金属材ポラベント 多孔体金属材
ポラベント

排気アシスト真空の力でガスの排気を促す。製品面設置のベント品との組み合わせも可

成形品と非接触のため意匠面や機能面部分にも適用可能

適用成形品例 ・すべての成形品(鏡面等の意匠面や密閉面を含む)
気軽に試せる
金型外部取付タイプ 真空発生器 真空発生器
ベント品直下から強力に
排気アシスト バキュームユニット バキュームユニット

お悩み別　おすすめ商品

メンテナンスが楽になる商品

ガス抜きエジェクタピン ガス抜きエジェクタピン 外側ベント構造だからつまりにくい。突き出してヤニ拭き取り可
ガス抜きスリット入れ子 ガス抜きスリット入れ子 10万ショットでもメンテ不要(※)瞬時のガス抜きで「詰まらない」構造
(※)実績一例であり、成形条件により異なります
ハーモニカ入れ子 ハーモニカ入れ子 板を分解してヤニを拭き取り可能。繰り返し使える定番品

ガス抜け性能の高い商品

ガス抜きスリット入れ子 ガス抜きスリット入れ子 ベント部面積が広く、最終充填位置の変動にも対応
ガス抜きアシストユニット ガス抜きアシストユニット 樹脂圧開閉により実現した高い開口率で多くのガスが抜ける
【GASEXIT】ランナー入れ子 【GASEXIT】ランナー入れ子 手軽に設置でき、ランナー部
からのガス排出で効果抜群

安さで勝負！低価格帯商品

TSベント TSベント まとめ買いがお得！
たくさん設置できる価格帯
ガス抜きコアピン ガス抜きコアピン 1本数百円～！
気軽にガス抜き対策
丸形ポラベント 丸形ポラベント あの多孔体金属材入れ子が
1,000円～！

【ガス抜き商品】初回限定 モニタープログラム

「実物やガス抜き効果を実際に確認したい」「トライして結果をみないと導入判断できない」というお客さまの声にお応えし、
ガス抜き商品を4週間無料でお試しいただけるモニタープログラムをご用意しました。

プログラムご利用の流れ

(1) お申し込み

・「モニターお申し込みはこちら」のボタンをクリックし、フォームに必要事項を記入しお申し込みください。

(2) サンプル発送

・お申し込み時にご指定のご希望納期に合わせて発送いたします。
・既定のお貸出し数に達している場合はお待ちいただくことがございます。

(3) トライ

・加工や型への組み込み、成形トライなど自由にお試しいただけます。

(4) サンプルご返送

・お受け取りから4週間以内にご返送ください。

【半額にてお買取り可能！】
お試しいただいた商品をそのまま導入いただく場合（4週間後も継続利用）は、商品を半額にてお買取りいただけます。

注意事項（必ずお読みください）

・対象商品を初めてお使いいただくお客さまが対象です。過去にご購入履歴がある場合はお申し込みいただけません。
・モニタープランの適用数量は原則1個までですが、不足の場合はお申し込みフォームのご要望欄にてご相談ください。
・ご連絡なくお受け取り後4週間以内にご返送いただけなかった場合は商品価格の半額を請求させていただきます。
　　例） 6/15(月)にお受け取りの場合：7/15(水)中までに弊社指定の宛先へご発送が必要
・返送にかかる送料はお客さまにてご負担をお願いします。
・トライ後、今後の商品開発のために担当より、主に以下についてヒアリングさせていただきます。可能な限りご協力のほどよろしくお願いいたします。
　　ヒアリング内容：今回解決を期待されるガス抜き課題、金型/成形品の基本情報、設置個所/加工方法、試用結果
・ご返送後の商品に通常損耗以外の不具合が見られた場合は商品価格の半額を請求させていただきます。
　　例） ピン形状品のツバ部だけを残しそれ以外が欠けている等
・モニタープログラムは予告なく終了することがございます。

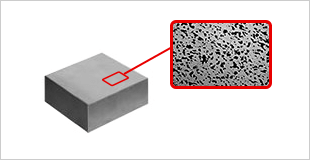

多孔体金属素材「ポラベント」 PRVT/PRVB/PRVF　モニタープログラム

サンプル内容
・PRVT20×1
・PRVB20×1
・PRVF20×1

PRVT20 x1

規格詳細は商品ページでご確認ください

商品ページを見る

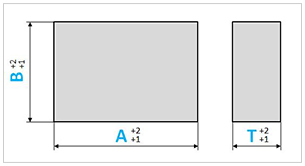

モニター可能サイズ

ノコカット仕上げ
A B T
50 50
75		 50
100 50
75
100

モニターお申し込みはこちら
