切削工具特集おすすめ商品のご紹介や、技術情報などお役立ち情報満載!

他社では煩雑な注文の特注エンドミルがミスミなら標準品で！

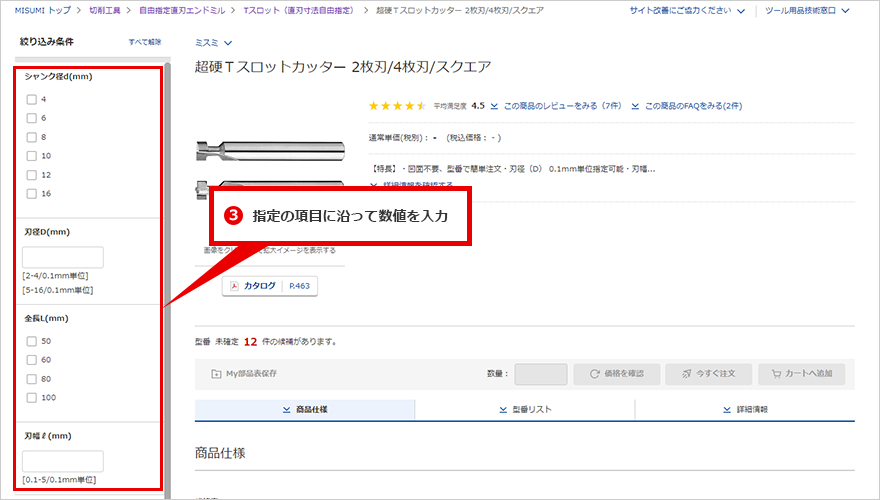

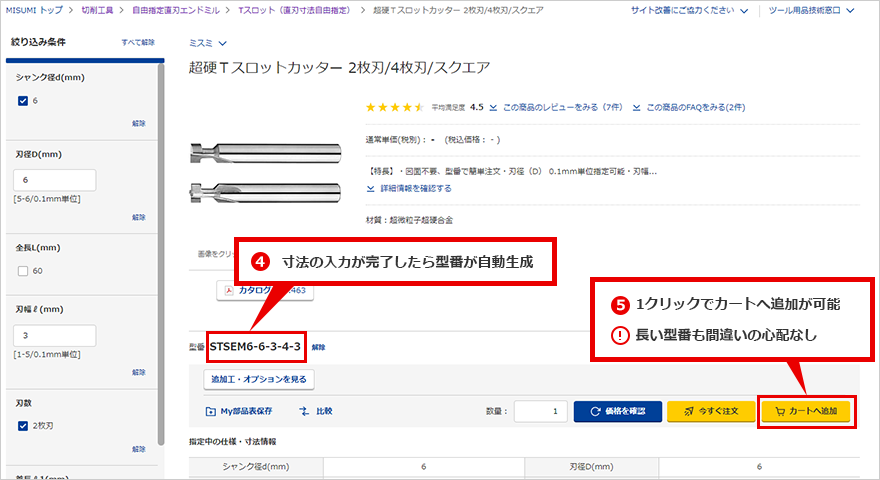

選定～注文時間を劇的に短縮　Aストーク利用で翌日出荷可能

Tスロット

刃先形状はスクエア、ラジアス、ボール、アンギュラ、Wアンギュラ、コーナーアングルがあります。刃径や刃幅、ラジアスやボールはRサイズ、アンギュラは刃の角度、首径、首長を、自由指定でき、様々な加工形状に対応できます。

加工内容	型番	刃数
スクエア加工（Tスロット）	STSEM STSEMW	2 4
スクエア加工（Tスロット）	SS-STSEM SS-STSEMW	2 4
ボール加工（Tスロット）	STSBEM STSBEMW	2 4
ボール加工（Tスロット）	SS-STSBEM SS-STSBEMW	2 4
ラジアス加工（Tスロット）	STSREM STSREMW	2 4
ラジアス加工（Tスロット）	SS-STSREM SS-STSREMW	2 4
コーナーC加工（Tスロット）	STSCEM STSCEMW	2 4
コーナーアングル加工（Tスロット）	STSCAEM STSCAEMW	2 4
Wアンギュラ加工（Tスロット）	STSWAGEM STSWAGEMW	2 4
Wアンギュラ加工（Tスロット）	SS-STSWAGEM SS-STSWAGEMW	4
アンギュラ加工（Tスロット）	STSAGEM STSAGEMW	2 4
アンギュラ加工（Tスロット）	SS-STSAGEM SS-STSAGEMW	2 4
ラジアス・コーナーアングル加工（Tスロット）	STSRCEM STSRCEMW	2 4
ラジアス・コーナーアングル加工（Tスロット）	STSCREM STSCREMW	2 4

スクエア/ボール/ラジアス

スクエアは刃径や刃長が自由指定です。底刃形状は中ベコもしくはフラットが任意に指定できます。また、側刃にリーマのような効果があるランド処理を施したタイプもあります。シリーズにより首下設定、段付きタイプもあります。
ボールは先端Rや刃長が自由指定です。シリーズにより首逃がしができるタイプやインナーRが付けられるタイプなどもあります。
ラジアスは刃径やコーナーR、刃長が自由指定です。底刃形状は中ベコもしくはフラットが任意に指定できます。また、側刃にリーマのような効果があるランド処理を施したタイプもあります。シリーズにより首逃がしができるタイプや壁面の稜線にC面取りやインナーRができるタイプなどがあります。

加工内容	型番	刃数
スクエア加工	SEM LS-SEM BSC LS-BSC	2
	BSRM LS-BSRM SRM LS-SRM	2
	BSZEM LS-BSZEM SZEM LS-SZEM	2
	SSCMEM LS-SSCMEM	2 2
	SEMS BSCS	2 2
ボール加工	SBEM LS-SBEM	2
	SHBEM	2
	SBRM LS-SBRM	2
	SZBEM LS-SZBEM	2
	SLBEM LS-SLBEM	2
	SBCREM	2
ラジアス加工	BSRC LS-BSRC SREM LS-SREM	2
	SRRM LS-SRRM	2
	BSZREM LS-BSZREM SZREM LS-SZREM	2
	SRCREM	2
	SRCMEM LS-SRCMEM	2

コーナーC/コーナーアングル

コーナーCは壁面と底面の間のコーナにC面をつけることができるエンドミルです。刃径や刃長、コーナーCサイズが自由指定です。底刃形状は中ベコもしくはフラットが任意に指定できます。シリーズにより首逃がしができるタイプや壁面の稜線にC面取りができるタイプなどもあります。
コーナーアングルは壁面と底面の間に任意のコーナをつけることができるエンドミルです。先端径やコーナー角度、刃径、刃長が自由指定です。底刃形状は中ベコもしくはフラットが任意に指定できます。シリーズにより首逃がしができるタイプや、壁面の稜線にをR加工やC面取りを一度にできるタイプなどもあります。

加工内容	型番	刃数
コーナーC加工	BSCC LS-BSCC SCEM LS-SCEM	2
	BSCRM LS-BSCRM SCRM LS-SCRM	2
	BSZCEM LS-BSZCEM SZCEM LS-SZCEM	2
	SCCMEM LS-SCCMEM	2
コーナーアングル加工	BSCAC LS-BSCAC SCAEM LS-SCAEM	2
	SCADEM BSCADC	2 2
	BSCACR SCAEMR	2
	BSCARM LS-BSCARM SCARM LS-SCARM	2
	SCAREM LS-SCAREM	2
	SCACREM	2
	SCACMEM LS-SCACMEM	2

テーパ/テーパボール/テーパラジアス

テーパはテーパ溝加工やテーパ壁面加工をするためのエンドミルです。刃先形状はテーパ形状はもとより、テーパ溝の稜線をR加工やC加工を一度にできるものや、側刃にリーマのような効果があるランド処理を施したタイプもあります。先端径や片角を自由指定でき、底刃形状は中ベコもしくはフラットが任意に指定できます。
テーパボールはテーパの先端がボール形状になっています。先端Rは自由に指定ができます。シリーズにより壁面の稜線にC面取りやインナーRができるタイプがあります。
テーパラジアスはテーパの先端コーナーにRが付いています。コーナーRは自由に指定ができ、底刃形状は中ベコもしくはフラットが任意に指定できます。シリーズにより壁面の稜線にC面取りやインナーRができるタイプもあります。

加工内容	型番	刃数
テーパ加工	STEM LS-STEM BSTC LS-BSTC	2
	STCREM	2
	STCMEM	2
テーパボール加工	STBEM LS-STBEM	2
	STBCREM	2
	STBCMEM LS-STBCMEM	2
テーパラジアス加工	STREM LS-STREM BSTRC LS-BSTRC	2 2 2 2
	STRCREM	2
	STRCMEM LS-STRCMEM	2

テーパコーナーC/テーパコーナーアングル

テーパコーナーCは側刃にテーパが付いており、先端コーナにもコーナCが付いています。刃径や側刃のテーパ角、先端コーナCサイズ、刃長を自由指定でき、底刃形状は中ベコもしくはフラットが任意に指定できます。また、シリーズにより壁面の稜線にC面取りやインナーRができるタイプがあります。
テーパコーナーアングルは側刃にテーパが付いており、先端コーナにもテーパが付いています。刃径や側刃のテーパ角、先端刃径や先端コーナの角度、刃長を自由指定でき、底刃形状は中ベコもしくはフラットが任意に指定できます。また、シリーズにより壁面の稜線にC面取りやインナーRができるタイプがあります。

加工内容	型番	刃数
テーパコーナーC加工	BSTCC LS-BSTCC STCEM LS-STCEM	2
	STCCREM	2
	STCCMEM	2
テーパコーナーアングル加工	BSTCAC STCAEM	2
	BSTCADC STCADEM	2
	STCACREM	2
	STCACMEM	2

V溝・面取り

V溝・面取りはV溝やコーナの面取り加工をするためのエンドミルです。刃数が1枚のものは先端が強いので、先端を主に使う細かい刻印などに向いています。刃径や両角は自由指定できます。また、先端芯厚を指定できるタイプや先端がボール形状のものもあります。

加工内容	型番	刃数
V溝・面取り・位置決め加工	SVEM LS-SVEM	2
	SVZEM LS-SVZEM	1 2
	SVDEM LS-SVDEM	2
	SMEM	2
	SMBEM	2

逆テーパ

逆テーパは逆テーパ溝加工や逆テーパ壁面加工をするためのエンドミルです。刃先形状は逆テーパ形状はもとより、底刃のコーナをR指定するものと、側刃が一部ストレートタイプのものがあります。選定方法は先端径を自由指定でき、片角の指定も、度と分を分けて入力する自由指定となっています。

加工内容	型番	刃数
逆テーパ加工	SBTEM LS-SBTEM	2
	NR-SBTEM	2
	SSBTEM	2
	SHBTEM	2
	NR-SHBTEM	2

インナーR/リング

インナーR（直刃寸法自由指定）は加工物の稜線を凸型のRに加工するエンドミルです。刃先形状の寸法は自由指定で様々な形状に対応しています。寸法指定する方法として、先端径を指定するタイプと刃の外径を指定するタイプが有ります。先端径の太い方が工具の剛性が高いため安定加工が望めますが、穴加工のR面取りする場合は、穴径より小さい先端径を選択必要があります。この場合は先端径を指定するタイプで選定します。
リング（直刃寸法自由指定）は金属に小径のOリング溝を加工するエンドミルです。刃先の寸法は自由指定で、外径や溝幅、刃長を任意に指定できます。
