ミスミ

ショルダーパンチ　ディコート処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.79

評価 4.4平均満足度4.4 この商品のレビューをみる（9件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

・パンチにディコート処理（TD処理）を施して、パンチ刃先の耐摩耗性を向上したパ...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
ジェクタ：

なし
表面処理：

ディコート
シャンク(取付部)形状：

標準
T（ツバ厚/板厚）(mm)：

5

無料3D-CADライブラリー申し込み受付中

型番

未確定4,400件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

ディコート®処理
P.1729

外形図・製品仕様

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5 （D3～25）	SKD11相当 60～63HRC 表面3000HV	T-SP		刃先長さ（B） X＞L＞S
D_m5 （D3～25）	粉末ハイス鋼 62～64HRC 表面3000HV	T-PH
D +0.005/0 （D3～13）	SKD11相当 60～63HRC 表面3000HV	AT-SP
D +0.005/0 （D3～13）	粉末ハイス鋼 62～64HRC 表面3000HV	AT-PH

シャンク径公差Dはm5・ +0.005/0選択

規格表

型式				L							指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） T-SP T-PH （D +0.005/0 ）（D3～13） AT-SP AT-PH			3	40	50	60	70	80			1.00～2.99	-	-		8	5
			4	40	50	60	70	80			1.00～3.99	3.97	1.00			7
			5	40	50	60	70	80			2.00～4.99	4.97	1.20			8
			6	40	50	60	70	80			2.00～5.99	5.97	1.50			9
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	2.00		13	11
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	2.50			13
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	3.00			16
			16	（40）	50	60	70	80	90	100	10.00～15.99	15.97	4.00		19	19
			20	（40）	50	60	70	80	90	100	13.00～19.99	19.97	5.00			23
			25	（40）	50	60	70	80	90	100	18.00～24.99	24.97	6.00			28
			3		50	60	70	80			1.00～2.99	-	-		13	5
			4		50	60	70	80			1.00～3.99	3.97	2.00			7
			5		50	60	70	80			2.00～4.99	4.97	2.00			8
			6		50	60	70	80			2.00～5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00～7.99	7.97	2.50		19	11
			10		50	60	70	80	90	100	3.00～9.99	9.97	2.50			13
			13		50	60	70	80	90	100	6.00～12.99	12.97	3.00			16
			16			60	70	80	90	100	10.00～15.99	15.97	4.00		25	19
			20			60	70	80	90	100	13.00～19.99	19.97	5.00			23
			25			60	70	80	90	100	18.00～24.99	24.97	6.00			28
			3		50	60	70	80			2.00～2.99	-		-	19	5
			4		50	60	70	80			2.00～3.99				19	7
			5			60	70	80			2.00～4.99				25	8
			6			60	70	80			2.00～5.99				25	9
			8			60	70	80	90	100	3.00～7.99				30	11
			10			60	70	80	90	100	3.00～9.99					13
			13			60	70	80	90	100	6.00～12.99					16
			16				70	80	90	100	10.00～15.99				40	19
			20				70	80	90	100	13.00～19.99					23
			25				70	80	90	100	18.00～24.99					28

：P＞D-0.03ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

出荷日

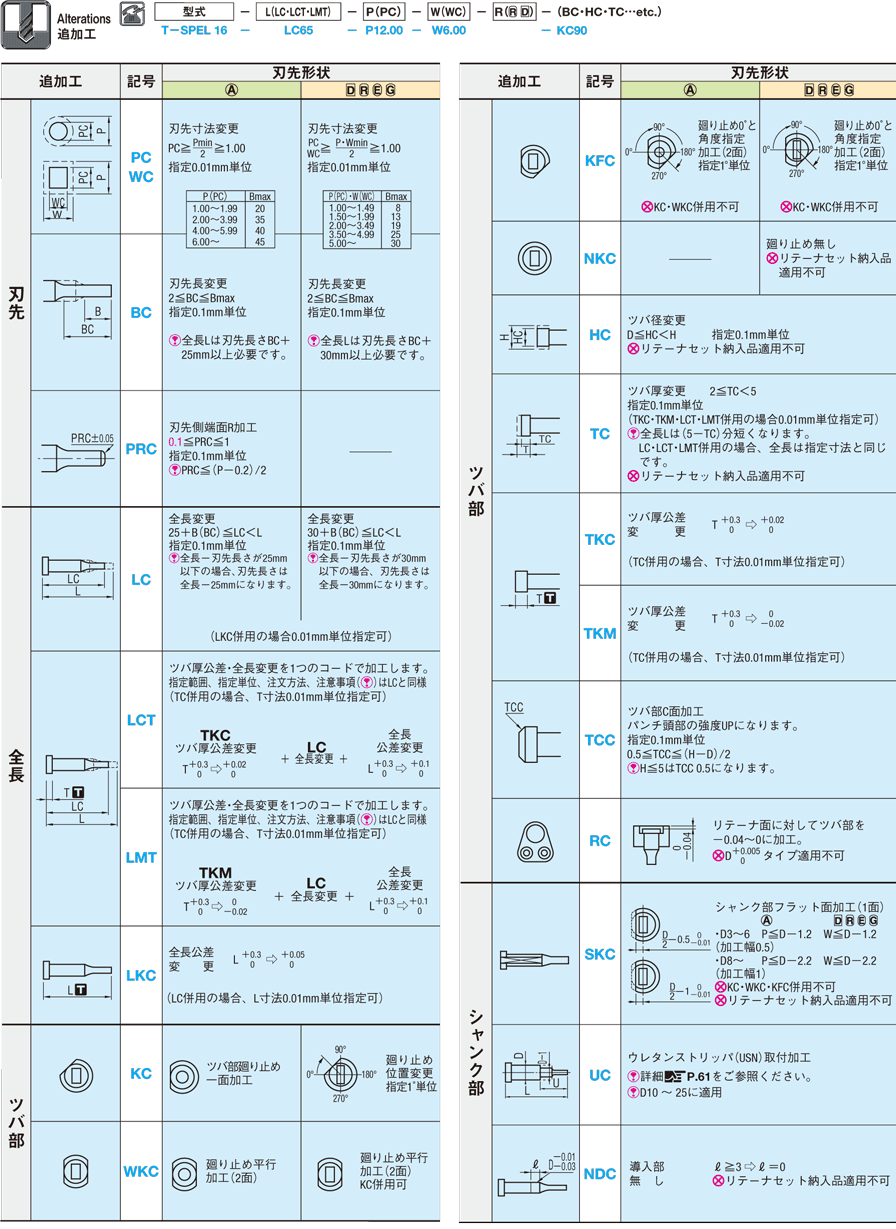

追加工

P.61

型番リスト

表示件数:

型番	刃先形状	材質	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	LMT(ツバ厚公差変更+全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AT-PHAL3-[50-80/10]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL3-LC[27-79.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL3-LCT[27-79.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	-	27 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL3-LMT[27-79.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	-	-	27 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL4-[50-80/10]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL4-LC[27-79.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL4-LCT[27-79.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	27 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL4-LMT[27-79.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	-	27 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-[50-80/10]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-[50-80/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	50 ～ 80	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-LC[27-79.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-LC[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	27 ～ 79.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-LCT[27-79.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	27 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-LCT[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	27 ～ 79.9	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-LMT[27-79.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	-	27 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL5-LMT[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	5	-	-	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-[50-80/10]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-[50-80/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	50 ～ 80	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-LC[27-79.9/0.1]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-LC[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	27 ～ 79.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-LCT[27-79.9/0.1]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	27 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-LCT[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	27 ～ 79.9	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-LMT[27-79.9/0.1]-P[2-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	-	27 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL6-LMT[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	6	-	-	-	-	27 ～ 79.9	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-[50-100/10]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-[50-100/10]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	50 ～ 100	-	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-LC[27-99.9/0.1]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	27 ～ 99.9	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-LCT[27-99.9/0.1]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-LMT[27-99.9/0.1]-P[3-7.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL8-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	8	-	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-[50-100/10]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-[50-100/10]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	50 ～ 100	-	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-LC[27-99.9/0.1]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	27 ～ 99.9	-	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-LCT[27-99.9/0.1]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-LMT[27-99.9/0.1]-P[3-9.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL10-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	10	-	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-[50-100/10]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-[50-100/10]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	50 ～ 100	-	-	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-LC[27-99.9/0.1]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	27 ～ 99.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	27 ～ 99.9	-	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-LCT[27-99.9/0.1]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	27 ～ 99.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	27 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-LMT[27-99.9/0.1]-P[6-12.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	-	27 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAL13-LMT[27-99.9/0.1]-PC[3-5.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	L	13	-	-	-	-	27 ～ 99.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-PHAS3-[40-80/10]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	40 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS3-LC[27-79.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS3-LCT[27-79.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	-	-	27 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS3-LMT[27-79.9/0.1]-P[1-2.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	-	-	-	27 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS4-[40-80/10]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	40 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS4-LC[27-79.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS4-LCT[27-79.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	-	-	27 ～ 79.9	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS4-LMT[27-79.9/0.1]-P[1-3.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	-	-	-	27 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS5-[40-80/10]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	5	2 ～ 4.99	40 ～ 80	-	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS5-[40-80/10]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	5	-	40 ～ 80	-	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-PHAS5-LC[27-79.9/0.1]-P[2-4.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	5	2 ～ 4.99	-	27 ～ 79.9	-	-	-	-	-	-	10	1個	-( - )	3日目
AT-PHAS5-LC[27-79.9/0.1]-PC[1-1.99/0.01]	丸形	粉末ハイス鋼	+0.005/0	S	5	-	-	27 ～ 79.9	-	-	1 ～ 1.99	-	-	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

・パンチにディコート処理（TD処理）を施して、パンチ刃先の耐摩耗性を向上したパンチです。
　（詳細は「製品データディコート処理パンチ」をご参照ください）
・カス上がりを防ぐため、パンチにカス払いピンを組み込んだジェクタパンチもあります。商品仕様はこちらをご覧ください。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

閉じる

あと14項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ショルダーパンチ　ディコート処理	ショルダーパンチ－WPC®処理－	ショルダーパンチ	ショルダーパンチ -TiCNコーティング-	ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－	ショルダーパンチ－NWコーティング(DLC+WPC®処理)－	ショルダーパンチ -DLCコーティング-	ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-	ショルダー2段パンチ	ショルダー2段パンチ－NWコーティング(DLC+WPC®処理)－	ショルダーパンチ　-RWコーティング(Al-Cr系コート+WPC®処理)-	ショルダー2段パンチ -TiCNコーティング-	ショルダー2段パンチ－DLCコーティング－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	2日目～	2日目～当日出荷可能	2日目～	2日目～	8日目	お見積り	2日目～	2日目～	お見積り	お見積り	2日目～	お見積り
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段	1段	2段	2段	2段	1段	2段	2段
ジェクタ	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし
表面処理	ディコート	WPC	なし	TiCN（XCN)コーティング	HWコーティング	DLC+WPC	DLC(XCD)コーティング	HWコーティング	なし	DLC+WPC	RWコーティング	TiCN（XCN)コーティング	DLC(XCD)コーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準

ショルダーパンチ　ディコート処理のレビュー

評価 4.4 平均満足度：4.4 9件のレビュー

星５

56%
星４

33%
星３

11%
星２

0%
星１

0%

レビューを書く

金型の穴開けパンチに使用

評価 4.0満足度：4.02022/06/27

毎回使用しておりますが、精度も良く、安心して使用させて頂いております。
金型の持ちも良いです。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

穴あけパンチ

評価 5.0満足度：5.02022/04/28

耐久性・摩耗性が高く、値段も安い為重宝しています。
順送型の必需品になっています。リピートしています。

もっと読む閉じる

0人が参考にしています。

金型メンテナンス

評価 5.0満足度：5.02021/07/20

耐久性がいいので、生産数の多い金型に使用しています。
とても良い商品です。

もっと読む閉じる

0人が参考にしています。

プレス加工

評価 4.0満足度：4.02020/08/20

ショット数が多くなる場合はディコート処理のものを
使用しています。
耐久性及び金額にも満足しています。

もっと読む閉じる

0人が参考にしています。

プレス金型で

評価 5.0満足度：5.02020/07/13

金型の穴抜きで使用してます。
コ−ティングの耐久についても問題なく使用
できてます。

もっと読む閉じる

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q ディコート処理はパンチ端面も施されますか？追加工LKCを付けた場合はどうなりますか？また、ツバ部もコーティングされているのでしょうか？: A

ディコートの場合、原則パンチ端面はコーティングされません。追加工LKC指定時は端面のコーティング処理は無しとなります。ツバ部はコーティングされておりません。
