ショルダーパンチ -TiCNコーティング-

ショルダーパンチ -TiCNコーティング-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.2平均満足度4.2 この商品のレビューをみる（14件）
通常価格(税別)
 -
税込価格
 -

・刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • ジェクタ：
    なし
  • 表面処理：
    TiCN（XCN)コーティング
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    5

無料3D-CADライブラリー申し込み受付中

型番

未確定22,016件の候補があります。

Loading...

商品情報

外形図

ショルダーパンチ　ーTiCNコーティングー
[ ! ]シャンク径公差 D[ T ]はm5・ +0.005/0選択
[ ! ]材質はSKD11相当（ダイス鋼）、SKH51相当（ハイス鋼）、
粉末ハイス鋼の3種類から選択できます。
（材質による耐久性の違いは>>こちらをご参照ください）
[ ! ]刃先端面の研磨はコーティング前に行っております。

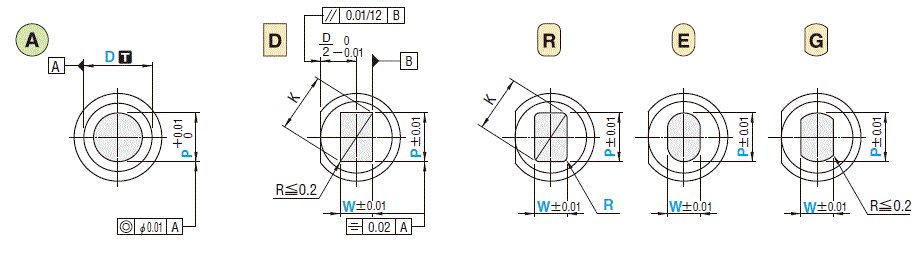

[ ! ]パンチの刃先形状は下図より選択
シャンク径
D[ T ] 公差		[ M ]材質[ H ]硬度型式
Type刃先形状B
刃先長さ
Dm5SKD11相当60～63HRCH-SPショルダーパンチ ーTiCNコーティングー ショルダーパンチ ーTiCNコーティングー
刃先長さ（B）
X＞L＞S
SKH51相当61～64HRCH-SH
粉末ハイス鋼64～67HRCH-PH
D
+0.005/0		SKH51相当61～64HRCAH-SH
粉末ハイス鋼64～67HRCAH-PH



ボタンダイ　－ツバ付・レギュラータイプ－ 刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W 
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-
[ ! ]R＝0の指定可 [ ! ]P≧W
[ ! ]K＝カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

表面処理

パンチに適用されるコーティング膜種の特長

TiCNコーティング：耐摩耗性と摺動性に優れます。初めてコーティングを試される場合におすすめです。技術
情報は>>こちら、HWコーティングについては>>こちら
・HWコーティング商品は>>こちら
・HXコート商品は>>こちら
Al-Cr系コーティング：TiCNよりも耐摩耗性と耐熱性に優れます。ハイテン材や厚板など加工条件が厳しい箇
所や生産数が多い型におすすめです。技術情報は>>こちら
・RWコート商品は>>こちら
・RXコート商品は>>こちら
DLCコーティング：耐凝着に最も優れます。TiCNでは凝着摩耗が解消されないアルミ・銅などを使用する型に
おすすめです。技術情報は>>こちら
・DLCコート商品一覧は>>こちら
■打ち抜き条件とコーティングマップ

コーティングマップはあくまでも目安です。
品質重視の場合はHW/RW、生産数重視の場合はHX/RXがおすすめです。

パンチ＆ダイの表面処理とは

パンチ＆ダイの表面処理とは、ショットピーニングや窒化処理による母材自体の表面改質や、その上に薄い硬質膜（コーティング）を乗せることで、耐摩耗性を飛躍的に向上
させ長寿命化を実現する技術です。
ミスミではお客さまのプレス環境の変化に合わせてさまざまな下地処理やコーティングをパンチやボタンダイに施した製品を取り揃え、お客さまの課題に最適な表面処理を選定す
ることでメンテナンス工数やトータルコストを大幅に削減することが可能です。

表面処理の技術情報は>>こちら

コーティングパンチ　ご使用にあたって

コーティングパンチのご使用にあたっては以下の点にご留意ください。
・有効なコーティング範囲（長さ）はB寸法（刃先長さ）部ですが、これに連続して10mm程、0.5μm以下のごく薄い不完全なコーティング層が形成されます。
・刃先形状のコーナー部ではコーティング層の膜厚にわずかなバラツキが生じます。
・再研削時にはコーティング層の剥離を抑制する為、強研削は避けてください。

規格表

型式L指定0.01mm単位BH
TYPE刃先
形状		B
刃先長さ		D

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー
min. P max.P・KmaxP・WminR

ショルダーパンチ ーTiCNコーティングー


H-SP

H-SH

H-PH





AH-SH

AH-PH

ショルダーパンチ ーTiCNコーティングー

ショルダーパンチ ーTiCNコーティングー

3405060708090100  1.00 ～   3.99――
   カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- 0.15〜w未満
2
（カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ- 0のみ指定可）		85
4405060708090100  1.00 ～   3.99 3.971.00 7
5405060708090100  2.00 ～   4.99 4.972.00 8
6405060708090100  2.00 ～   5.99 5.972.00 9
8（40）5060708090100  3.00 ～   7.99 7.973.00 1311
10（40）5060708090100  3.00 ～   9.99 9.973.00 13
13（40）5060708090100  6.00 ～ 12.9912.97 6.00 16
16（40）506070809010010.00 ～ 15.9915.97 6.00 1919
20（40）506070809010013.00 ～ 19.9919.97 6.00 23
25（40）506070809010018.00 ～ 24.9924.97 6.00 28

ショルダーパンチ ーTiCNコーティングー

3 5060708090100  1.00 ～   2.99――135
4 5060708090100  1.00 ～   3.99 3.972.00 7
5 5060708090100  2.00 ～   4.99 4.972.00 8
6 5060708090100  2.00 ～   5.99 5.972.00 9
8 5060708090100  3.00 ～   7.99 7.972.50 1911
10 5060708090100  3.00 ～   9.99 9.972.50 13
13 5060708090100  6.00 ～ 12.9912.97 3.00 16
16  6070809010010.00 ～ 15.9915.97 4.00 2519
20  6070809010013.00 ～ 19.9919.97 5.00 23
25  6070809010018.00 ～ 24.9924.97 6.00 28

ショルダーパンチ ーTiCNコーティングー

3 5060708090100  1.20 ～   2.99――195
4 5060708090100  1.20 ～   3.99 3.972.00 7
5  60708090100  2.00 ～   4.99 4.973.50 258
6  60708090100  2.00 ～   5.99 5.973.50 9
8  60708090100  3.00 ～   7.99 7.975.00 3011
10  60708090100  3.00 ～   9.99 9.975.00 13
13  60708090100  6.00 ～ 12.9912.97 5.00 16
16   70809010010.00 ～ 15.99――4019
20   70809010013.00 ～ 19.9923
25   70809010018.00 ～ 24.9928

[ ! ]：P>D-0.03→l=0  刃先形状でP>D-0.03の場合、D－0.01－0.03 （導入部）はつきません。
[ ! ]：P・K>D-0.05→l=0  刃先形状でP>D-0.05の場合、D－0.01－0.03 （導入部）はつきません。
[ ! ]L（40）→B=8  全長が （40） の場合、 刃先長さは一律8mmになります。
[ ! ]上記規格寸法以外の寸法・形状をご希望の場合は、下記「追加工」をご確認ください。

注文例

型式-L-P-W-R（ショルダーパンチ ーTiCNコーティングー ）
H-SPEL 16-70-P12.00-W6.00

出荷日

・カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-
 2 日目出荷

急

ストークA

・
 3 日目出荷


[ ! ]18:00以降のご注文は3日目出荷となります。
[ ! ]1回のご注文における同一型式でのご注文本数は9本まで。

追加工

型式－L(LC・LCT・LMT)－P(PC)－W(WC)－R( )－(BC・HC・TC…etc.)
H－SPAL 10－LC72－PC2.80    －BC8
追加工記号刃先形状

刃先PC
WC		刃先寸法変更
PC≧Pmin≧0.70
2
指定0.01mm単位
(PKC併用の場合0.001mm
単位指定可)

P(PC)Bmax
0.700～0.799
0.800～0.999
1.000～1.999
2.000～3.999
4.000～4.999
5.000～5.999
6.000～		10
13
20
35
45
50
60
刃先寸法変更
PC≧P・Wmin≧1.00
WC2
指定0.01mm単位
[ NG ]刃先X適用不可


P(PC)・W(WC)Bmax
1.00～1.49
1.50～1.99
2.00～3.49
3.50～4.99
5.00～    		8
13
19
25
30
BC刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
25mm以上必要です。
[ ! ]PC・WC追加工の記載内
の表にご注意ください		刃先長変更
2≦BC≦Bmax
指定0.1mm単位
[ ! ]全長Lは刃先長さBC＋
30mm以上必要です。
[ ! ]PC・WC追加工の記載内
の表にご注意ください
SC刃先ラップ仕上げ
[ ! ]P寸法公差・指定単位は変わりません。
コーティング前の母材を仕上げます。
[ NG ]刃先形状コーナーR＝0指定不可
PRC刃先側端面R加工
0.1≦PRC≦1　
指定0.1mm単位
[ ! ]PRC≦(P－0.2)/2
[ NG ]PCC・GC併用不可
[ NG ]ストークA適用不可		－
PCC刃先側端面C面取り加工
0.1≦PCC≦1　
指定0.1mm単位
[ ! ]PCC≦(P－0.2)/2
[ NG ]PRC・GC併用不可
[ NG ]ストークA適用不可		－
GC20°≦GC＜90°　
指定1°単位
刃先長さB≧f＋2
f＝P/2×tan(90°－GC°)
三角関数の真数表
プレス金型用標準部品
2017カタログ>>こちら
[ ! ]SC併用時は先端・エッ
ジに丸みがつきます。
[ NG ]P＜1.0適用不可
[ NG ]LKC・LCT・LMT・
PRC・PCC併用不可
[ NG ]ストークA適用不可		－
PKC刃先公差変更
P＋0.01 0 ⇒ ＋0.005 0
(P寸法0.001mm単位指定可)		刃先公差変更
P・W±0.01⇒ ＋0.01 0
[ NG ]D＞13適用不可
全長LC全長変更
25＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが25mm
以下の場合、刃先長さは
全長－25mmになります。		全長変更
30＋B(BC)≦LC＜L
指定0.1mm単位
[ ! ]全長－刃先長さが30mm
以下の場合、刃先長さは
全長－30mmになります。
(LKC併用の場合0.01mm単位指定可)
LCTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKC
ツバ厚公差変更
Ｔ ＋0.3 0 ⇒  ＋0.02 0		LC
＋全長変更＋		全長
公差変更
L ＋0.3 0 ⇒  ＋0.1 0
LMTツバ厚公差・全長変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様
(TC併用の場合、T寸法0.01mm単位指定可)
TKC
ツバ厚公差変更
Ｔ ＋0.3 0 ⇒   0－0.02		LC
＋全長変更＋		全長
公差変更
L ＋0.3 0 ⇒  ＋0.1 0
LKC
全長公差
変  更
L ＋0.30 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
ツバ部KCツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行
加工(2面)		廻り止め平行
加工(2面)
KC併用可
追加工記号刃先形状

ツバ部KFC廻り止め0゜と
角度指定
加工(2面)
指定1°単位		廻り止め0゜と
角度指定
加工(2面)
指定1°単位
[ NG ]KC・WKC併用不可
[ NG ]ストークA適用不可		[ NG ]KC・WKC併用不可
NKC－廻り止め無し
[ NG ]リテーナセット納入品
適用不可
HCツバ径変更
D≦HC＜H  指定0.1mm単位
[ NG ]リテーナセット納入品適用不可
TCツバ厚変更   2≦TC＜5
指定0.1mm単位
(TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可)
[ ! ]全長Lは(5－TC)分短くなります。
LC・LCT・LMT併用の場合、全長は指定寸法と同じです。
[ NG ]リテーナセット納入品適用不可
TKCツバ厚公差
変   更		T＋0.3 0 ⇒ ＋0.02 0
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差
変   更		T＋0.3 0 ⇒  0－0.02
(TC併用の場合、T寸法0.01mm単位指定可)
TCCツバ部C面加工
パンチ頭部の強度UPになります。
指定0.1mm単位
0.5≦TCC≦(H－D)/2
[ ! ]H≦5はTCC 0.5になります。
RCリテーナ面に対してツバ部を－0.04～0に加工
[ NG ]D＋0.005 0タイプ適用不可
シャンク部SKCシャンク部フラット面加工(1面)

・D3～6P≦D－1.2W≦D－1.2
(加工幅0.5)
・D8～P≦D－2.2W≦D－2.2
(加工幅1)
[ NG ]KC・WKC・KFC併用不可
[ NG ]リテーナセット納入品適用不可
[ NG ]ストークA適用不可
UCウレタンストリッパ(USN)取付加工
[ ! ]詳細>>こちらをご参照ください。
[ ! ]D10～25に適用
[ NG ]ストークA適用不可
NDC導入部無しℓ≧3⇒ℓ＝0
[ NG ]リテーナセット納入品適用不可
刃先
シャー角		1F－[ NG ]LKC・LCT・LMT併用不可
[ NG ]  形状のQ寸法
指定不可
2F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
3F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
4F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
5F[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC併用不可
[ NG ]PKC併用不可		[ ! ]全長公差L±0.3
[ ! ]球面加工ではありません
[ NG ]LKC・LCT・LMT併用不可
[ NG ]PKC併用不可
6F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
7F[ NG ]LKC・LCT・LMT併用不可
[ NG ]PRC・PCC・GC併用不可
[ NG ]KC・WKC・KFC併用不可		－
刃先シャー角追加工の詳細はプレス金型用標準部品2017カタログ>>こちら

[ ! ]追加工GC三角関数の真数表は>>こちら
[ ! ]UC追加工の詳細は>>こちら
[ ! ]刃先シャー角追加工の詳細は>>こちら

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら

関連部品

ボタンダイ
カス上がり対策ボタンダイ
カス上がり対策逆テーパボタンダイ
ストリッパガイドピン
ストリッパガイドブシュ
パンチガイドブシュ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 367
  8. 次へ
型番
刃先形状
材質
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
LCT(ツバ厚公差変更+全長変更)(mm)
LMT(ツバ厚公差変更+全長変更)(mm)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
-
50 ～ 100
-
-
-
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
-
-
27 ～ 99.9
-
-
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
-
-
-
27 ～ 99.9
-
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
1 ～ 2.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
3
-
-
-
-
27 ～ 99.9
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
-
50 ～ 100
-
-
-
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
-
-
27 ～ 99.9
-
-
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
-
-
-
27 ～ 99.9
-
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
1 ～ 3.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
4
-
-
-
-
27 ～ 99.9
0.7 ～ 0.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
-
50 ～ 100
-
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
-
-
27 ～ 99.9
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
-
-
-
27 ～ 99.9
-
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
2 ～ 4.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
5
-
-
-
-
27 ～ 99.9
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
-
50 ～ 100
-
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
-
-
27 ～ 99.9
-
-
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
-
-
-
27 ～ 99.9
-
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
2 ～ 5.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
6
-
-
-
-
27 ～ 99.9
1 ～ 1.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
-
50 ～ 100
-
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
-
-
-
27 ～ 99.9
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
3 ～ 7.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
8
-
-
-
-
27 ～ 99.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
-
50 ～ 100
-
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
-
-
27 ～ 99.9
-
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
-
-
-
27 ～ 99.9
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
3 ～ 9.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
10
-
-
-
-
27 ～ 99.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
50 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
-
50 ～ 100
-
-
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
-
-
27 ～ 99.9
-
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
-
-
27 ～ 99.9
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
-
-
-
27 ～ 99.9
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
6 ～ 12.99
-
-
-
27 ～ 99.9
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
13
-
-
-
-
27 ～ 99.9
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
16
10 ～ 15.99
60 ～ 100
-
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
16
-
60 ～ 100
-
-
-
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
16
10 ～ 15.99
-
27 ～ 99.9
-
-
-
-
-
-
10

1個

-( - )

2日目

丸形
粉末ハイス鋼
+0.005/0
L
16
-
-
27 ～ 99.9
-
-
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 367
  8. 次へ

Loading...

詳細情報

基本情報

・刃先摩耗を抑制し、メンテナンス工数とトータルコストを削減する高耐久商品です。
・ダイス鋼ラインアップと刃先長さXタイプを追加しました。
・カス上がりを防ぐため、パンチにカス払いピンを組み込んだジェクタパンチもあります。商品仕様はこちらをご覧ください。

【TiCNコーティングとは】
・TiCNはプレス金型で広く利用されているコーティングです。刃先の耐摩耗性アップによりパンチ寿命改善が期待できます。
　（詳細は「製品データ TiCNコーティングパンチ」をご参照ください）
・表面処理を見直すことでメンテナンス工数とトータルコストを削減できる可能性があります。ミスミの表面処理についてもっと詳しく知りたい方はこちらをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ショルダーパンチ -TiCNコーティング-

ショルダーパンチ -TiCNコーティング-

    ショルダーパンチ

    ショルダーパンチ

      ショルダー2段パンチ -TiCNコーティング-

      ショルダー2段パンチ -TiCNコーティング-

        ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

        ショルダーパンチ－HWコーティング（TiCN＋WPC®処理）－

          ショルダーパンチ -DLCコーティング-

          ショルダーパンチ -DLCコーティング-

            ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-

            ショルダー2段パンチ -HWコーティング（TiCN＋WPC®処理）-

              ショルダーパンチ－HXコーティング(TiCN+窒化処理)－

              ショルダーパンチ－HXコーティング(TiCN+窒化処理)－

                ショルダーパンチ－WPC®処理－

                ショルダーパンチ－WPC®処理－

                  ショルダー2段パンチ -HXコーティング(TiCN+窒化処理)-

                  ショルダー2段パンチ -HXコーティング(TiCN+窒化処理)-

                    ショルダー2段パンチ－DLCコーティング－

                    ショルダー2段パンチ－DLCコーティング－

                      全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

                      全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

                        ショルダー2段パンチ

                        ショルダー2段パンチ

                          ショルダーパンチ－NWコーティング(DLC+WPC®処理)－

                          ショルダーパンチ－NWコーティング(DLC+WPC®処理)－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   2日目～   当日出荷可能 2日目～   2日目～   お見積り   2日目～   お見積り   2日目～   お見積り   お見積り   3日目   2日目～   8日目
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 2段 1段 1段 2段 1段 1段 2段 2段 1段 2段 1段
                            ジェクタ なし なし なし なし なし なし なし なし なし なし なし なし なし
                            表面処理 TiCN（XCN)コーティング なし TiCN（XCN)コーティング HWコーティング DLC(XCD)コーティング HWコーティング HXコーティング WPC HXコーティング DLC(XCD)コーティング HWコーティング なし DLC+WPC
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            ショルダーパンチ -TiCNコーティング-のレビュー

                            評価 4.2 平均満足度：4.2 14件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              29%
                            3. 星３
                              21%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            摩耗したパンチをコーティングパンチに変更
                            評価 5.0満足度：5.02023/06/30
                            使用している金型のパンチをコーティングパンチに変更した。他の金型でもしようした実績があり、板厚、材質、生産数を考慮した結果、コスパの良いTicnコーティングを選択、メンテナンス周期が長くなることを期待している

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            パンチ穴開け用
                            評価 5.0満足度：5.02023/05/12
                            コーティング無しで使用すると摩耗が早く為、こちらに変えました。摩耗の速度遅くなったので、交換の手間取りが減りました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型の穴開けパンチに使用
                            評価 4.0満足度：4.02023/04/26
                            ステンレスなど、硬い材料などの時に使用、耐久性に優れているので使用しております。
                            摩耗が少なく良い製品です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金属加工
                            評価 4.0満足度：4.02023/04/14
                            主にSPCCの加工用として使用します。品質が良いので回転数を上げても問題ありません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            鉄板の穴あけパンチとして使用しています
                            評価 5.0満足度：5.02023/03/09
                            一般的なパンチとして使用しています。鉄板の穴あけです。丸形や小判形など刃先形状を選べるのでリピート購入しています。若干寸法公差が厳しい穴あけの場合にも公差に問題ありませんでしたので満足しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            14件全て見る

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
