全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

・任意の全長（L寸）に対して刃先長さ（B寸）が一定に保たれるジェクタパンチです...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    1段
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    5

無料3D-CADライブラリー申し込み受付中

型番

未確定1,150件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細 P.63
関連ページ
WPC®処理 P.1725
• ジェクタ穴詳細は、ジェクタパンチブランク P.350
• ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPCR処理-

WPC®処理は刃先端面の研磨を表面処理前に行っております。
（WPC®処理の端面は研磨目と異なります）
WPC®処理の刃先先端エッジ部は微小Rがつきます。
ジェクタピンの飛び出し量は約2mmとなります。
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ
Dm5D5～6
SKH51相当
61～64HRC

D8～25
SKD11相当
60～63HRC

-WPC®処理-
表面1000～1100HV		LFSJ
LFSJV

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

刃先長さ（B）
L＞S
WPC®処理
W-LFSJ
W-LFSJV
D
+0.005/0		A-LFSJ
A-LFSJV
WPC®処理
AW-LFSJ
AW-LFSJV

シャンク径公差Dはm5・ +0.005/0 選択


全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPCR処理-

規格表

型式L
指定0.1mm単位		指定0.01mm単位BH

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

Type刃先形状B
刃先長さ		D
min. P max.P・Kmax.P・Wmin.R

（Dm5）
LFSJ
W-LFSJ
バネ強化タイプ
（D8～25）
LFSJV
W-LFSJV

（D +0.005/0）
A-LFSJ
AW-LFSJ
バネ強化タイプ
（D8～25）
A-LFSJV
AW-LFSJV		全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

（5）40.0～80.02.00～4.994.972.00

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

88
（6）2.00～5.995.972.009
845.0～100.03.00～7.997.973.001311
103.00～9.999.973.0013
136.00～12.9912.976.0016
1650.0～100.010.00～15.9915.976.001919
2013.00～19.9919.976.0023
2518.00～24.9924.976.0028

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

（5）40.0～80.02.00～4.994.972.00138
（6）2.00～5.995.972.009
850.0～100.03.00～7.997.973.001911
103.00～9.999.973.0013
136.00～12.9912.976.0016
1610.00～15.9915.976.002519
2013.00～19.9919.976.0023
2560.0～100.018.00～24.9924.976.0028
LFSJV、W-LFSJV、A-LFSJV、AW-LFSJVのばね定数は、LFSJ、W-LFSJ、A-LFSJ、AW-LFSJの2倍です。
全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理- ：P＞D-0.03 ℓ＝0刃先形状全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理- でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理- ：P・K＞D-0.05ℓ＝0刃先形状全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理- でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
刃先形状全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理- で全長-刃先長さが30mm以下の場合、刃先長さは全長-30mmになります。
D（5）（6）はLFSJ・W-LFSJ・A-LFSJ・AW-LFSJのみの規格です。バネ強化タイプはD8 ～ 25のみになります。
ジェクタ穴はジェクタパンチブランクに準じます。 P.350

注文例

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPCR処理-

出荷日

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPCR処理-

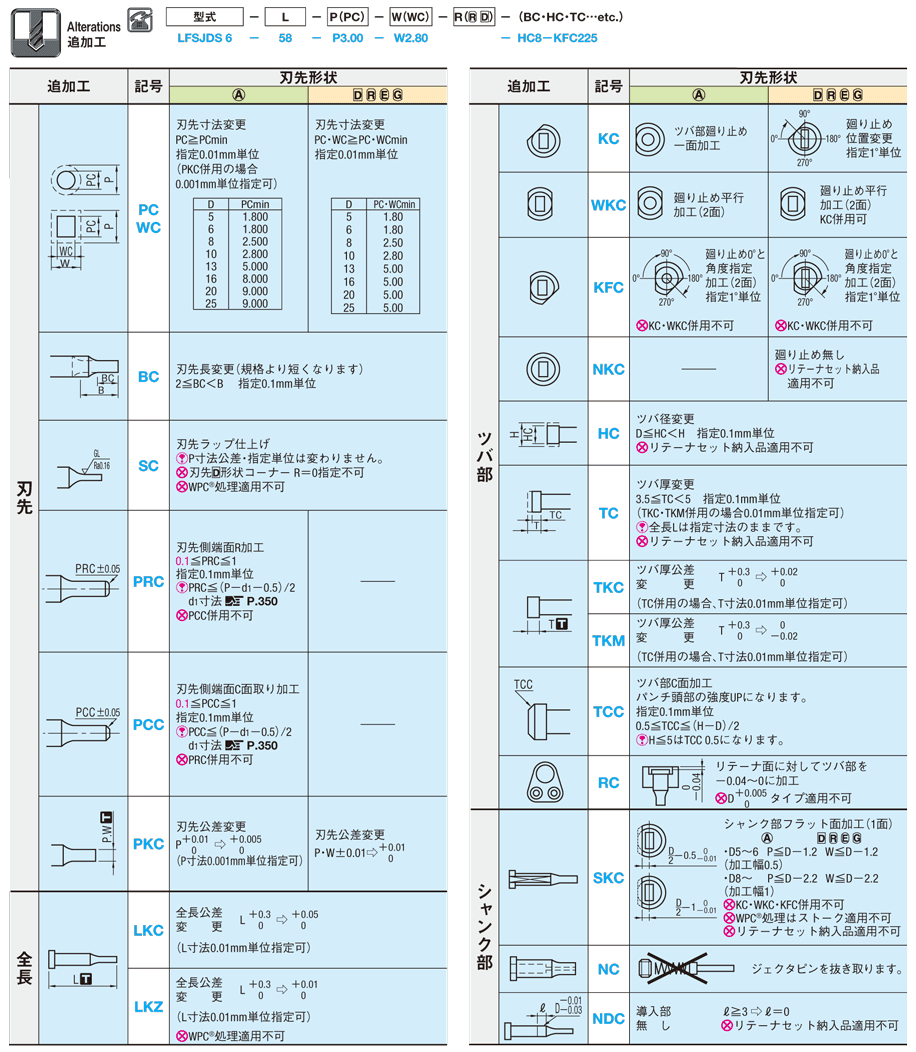

追加工

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPCR処理-

P.350

関連情報

■特長
・一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保たれます。

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPCR処理-

・ B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとしてご利用いただけます。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 20
  8. 次へ
型番
ジェクタ
刃先形状
材質
表面処理
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
SKH51相当
なし
+0.005/0
L
5
2 ～ 4.99
40 ～ 80
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
L
5
-
40 ～ 80
1.8 ～ 1.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
L
6
2 ～ 5.99
40 ～ 80
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
L
6
-
40 ～ 80
1.8 ～ 1.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
8
3 ～ 7.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
8
-
50 ～ 100
2.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
10
3 ～ 9.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
10
-
50 ～ 100
2.8 ～ 2.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
13
6 ～ 12.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
13
-
50 ～ 100
5 ～ 5.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
16
10 ～ 15.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
16
-
50 ～ 100
8 ～ 9.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
20
13 ～ 19.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
20
-
50 ～ 100
9 ～ 12.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
25
18 ～ 24.99
60 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
L
25
-
60 ～ 100
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
S
5
2 ～ 4.99
40 ～ 80
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
S
5
-
40 ～ 80
1.8 ～ 1.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
S
6
2 ～ 5.99
40 ～ 80
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKH51相当
なし
+0.005/0
S
6
-
40 ～ 80
1.8 ～ 1.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
8
3 ～ 7.99
45 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
8
-
45 ～ 100
2.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
10
3 ～ 9.99
45 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
10
-
45 ～ 100
2.8 ～ 2.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
13
6 ～ 12.99
45 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
13
-
45 ～ 100
5 ～ 5.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
16
10 ～ 15.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
16
-
50 ～ 100
8 ～ 9.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
20
13 ～ 19.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
20
-
50 ～ 100
9 ～ 12.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
25
18 ～ 24.99
50 ～ 100
-
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
SKD11相当
なし
+0.005/0
S
25
-
50 ～ 100
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
5
2 ～ 4.97
40 ～ 80
-
-
2 ～ 4.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
5
2 ～ 4.97
40 ～ 80
-
-
-
1.8 ～ 1.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
5
-
40 ～ 80
1.8 ～ 1.99
-
2 ～ 4.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
5
-
40 ～ 80
1.8 ～ 1.99
-
-
1.8 ～ 1.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
6
2 ～ 5.97
40 ～ 80
-
-
2 ～ 5.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
6
2 ～ 5.97
40 ～ 80
-
-
-
1.8 ～ 1.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
6
-
40 ～ 80
1.8 ～ 1.99
-
2 ～ 5.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKH51相当
なし
+0.005/0
L
6
-
40 ～ 80
1.8 ～ 1.99
-
-
1.8 ～ 1.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
8
3 ～ 7.97
50 ～ 100
-
-
3 ～ 7.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
8
3 ～ 7.97
50 ～ 100
-
-
-
2.5 ～ 2.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
8
-
50 ～ 100
2.5 ～ 2.99
-
3 ～ 7.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
8
-
50 ～ 100
2.5 ～ 2.99
-
-
2.5 ～ 2.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
10
3 ～ 9.97
50 ～ 100
-
-
3 ～ 9.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
10
3 ～ 9.97
50 ～ 100
-
-
-
2.8 ～ 2.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
10
-
50 ～ 100
2.8 ～ 2.99
-
3 ～ 9.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
10
-
50 ～ 100
2.8 ～ 2.99
-
-
2.8 ～ 2.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
13
6 ～ 12.97
50 ～ 100
-
-
6 ～ 12.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
13
6 ～ 12.97
50 ～ 100
-
-
-
5 ～ 5.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
13
-
50 ～ 100
5 ～ 5.99
-
6 ～ 12.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
13
-
50 ～ 100
5 ～ 5.99
-
-
5 ～ 5.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
16
6 ～ 15.97
50 ～ 100
-
-
6 ～ 15.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
16
6 ～ 15.97
50 ～ 100
-
-
-
5 ～ 5.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
16
-
50 ～ 100
5 ～ 5.99
-
6 ～ 15.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
16
-
50 ～ 100
5 ～ 5.99
-
-
5 ～ 5.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
20
6 ～ 19.97
50 ～ 100
-
-
6 ～ 19.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
20
6 ～ 19.97
50 ～ 100
-
-
-
5 ～ 5.99
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
20
-
50 ～ 100
5 ～ 5.99
-
6 ～ 19.97
-
10

1個

-( - )

3日目

一部当日出荷可能

標準タイプ
長方形
SKD11相当
なし
+0.005/0
L
20
-
50 ～ 100
5 ～ 5.99
-
-
5 ～ 5.99
10

1個

-( - )

3日目

一部当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 20
  8. 次へ

Loading...

詳細情報

基本情報

・任意の全長（L寸）に対して刃先長さ（B寸）が一定に保たれるジェクタパンチです。
・カス払い力を強くしたい場合は「バネ強化タイプ」をご使用ください。
・パンチのシャンク部に横穴を設けていないため、キッカーピンを外せばそのままエアブロー用パンチとしてご使用いただけます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-

    全長指定・B寸キープタイプジェクタパンチ -HWコーティング(TiCN＋WPC®処理)-

    全長指定・B寸キープタイプジェクタパンチ -HWコーティング(TiCN＋WPC®処理)-

      全長指定・B寸キープタイプジェクタパンチ -α処理®-

      全長指定・B寸キープタイプジェクタパンチ -α処理®-

        全長指定・B寸キープタイプジェクタパンチ -TiCNコーティング-

        全長指定・B寸キープタイプジェクタパンチ -TiCNコーティング-

          全長指定・B寸キープタイプジェクタパンチ -NWコーティング(DLC＋WPC®処理)-

          全長指定・B寸キープタイプジェクタパンチ -NWコーティング(DLC＋WPC®処理)-

            全長指定・B寸キープタイプジェクタパンチ -DLCコーティング-

            全長指定・B寸キープタイプジェクタパンチ -DLCコーティング-

              全長指定・B寸キープタイプジェクタパンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

              全長指定・B寸キープタイプジェクタパンチ -RWコーティング(Al-Cr系コート+WPC®処理)-

                全長指定・B寸キープタイプジェクタパンチ -HXコーティング(TiCN＋窒化処理)-

                全長指定・B寸キープタイプジェクタパンチ -HXコーティング(TiCN＋窒化処理)-

                  全長指定・B寸キープタイプジェクタパンチ -RXコーティング(Al-Cr系コート＋窒化処理)-

                  全長指定・B寸キープタイプジェクタパンチ -RXコーティング(Al-Cr系コート＋窒化処理)-

                    ジェクタパンチ－WPC®処理－

                    ジェクタパンチ－WPC®処理－

                      ショルダーパンチ－WPC®処理－

                      ショルダーパンチ－WPC®処理－

                        全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

                        全長ショートショルダーパンチ－TiCNコーティング・HWコーティング(TiCN+WPC®処理)－

                          欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－

                          欠円シャンクジェクタパンチ－ノーマル・TiCNコーティング－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   当日出荷可能 2日目～   5日目～   2日目～   8日目   8日目   4日目   9日目   12日目   2日目～   2日目～   3日目   3日目
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 欠円
                            T（ツバ厚/板厚）(mm) 5 5 5 5 5 5 5 5 5 5 5 3 5

                            全長指定・B寸キープタイプジェクタパンチ-ノーマル・WPC®処理-のレビュー

                            評価 4.3 平均満足度：4.3 3件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              67%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型用
                            評価 4.0満足度：4.02023/01/26
                            この商品は自社の金型用部品として購入しました。設計上、Ｂ寸固定できるものが必要でしたので、この商品を選びました。カタログでも色々探していたのですが、なかなか見つからず、この商品があって本当に良かったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型
                            評価 5.0満足度：5.02022/06/08
                            この商品は自社で金型部品として使用しています。全長指定できますし、B寸キープタイプなので、パンチングする時の長さが不足するような場合でも使用できるところがメリットだと思います。ほぼ毎日使用するもので、馴染みもありますし、作業性もよくて助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            プレス金型
                            評価 4.0満足度：4.02019/05/09
                            ストリッパー稼働量の多い金型によく使うことがあります。価格が安くなれば尚良い

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
