ショルダー2段パンチ　小径

ショルダー2段パンチ　小径

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

刃先と別にガイド部を設けたパンチです。刃先径が小さくてガイドに必要な刃先長さ確...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    2段
  • ジェクタ：
    なし
  • 刃先形状：
    丸形
  • 表面処理：
    なし
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    3

無料3D-CADライブラリー申し込み受付中

型番

未確定48件の候補があります。

Loading...

商品情報

外形図

ショルダー2段パンチ　小径
R部長さ(f=Y)の求め方
パンチR部長さ（Y）
X＝（V－P）／2よりYを求めます。
Y＝ X（20－X）……R10のとき
Y＝ X（2R－X）……R10以外のとき
例）SPTWA13－80－P6.8－B20－V10.00－F40のときのYを求めます。
X ＝（V－P）／2＝（10－6.8）／2＝1.6
Y＝ 1.6（20－1.6）≒5.426
シャンク径
D[ T ] 公差		[ M ]材質[ H ]硬度型式
Type刃先形状
Dm5SKH51相当61～64HRCSHTWショルダー2段パンチ 小径
粉末ハイス鋼64～67HRCPHTW
D
+0.005/0		SKH51相当61～64HRCA-SHTW
粉末ハイス鋼64～67HRCA-PHTW
[ ! ]シャンク径公差D（T）はm5・ +0.005/0選択
[ ! ]材質はSKH51相当（ハイス鋼）、粉末ハイス鋼の2種類から選択できます。
（材質による耐久性の違いは>>こちらをご参照ください）

規格表

型式L指定0.01mm
単位		指定0.1mm
単位		指定0.01mm
単位		指定0.1mm単位H
Type刃先形状DPBVF
（Dm5）
SHTW
PHTW

（D +0.005/0）
A-SHTW
A-PHTW

ショルダー2段パンチ 小径

1.620  25  30  35  40  50  600.30～0.491.0～3.0D＞V＞P+0.01

ショルダー2段パンチ 小径

fは商品ページ上部
「R部長さ(f=Y)の求め方
(参考値)を参照
ください。		2.6
0.50～0.791.0～5.0
0.80～0.991.0～8.0
1.00～1.561.0～10.0
2.00.50～0.791.0～5.03.0
0.80～0.991.0～8.0
1.00～1.961.0～10.0
2.50.80～0.991.0～8.03.5
1.00～2.461.0～10.0
[ ! ]上記規格寸法以外の寸法・形状をご希望の場合は、下記「追加工」をご確認ください。

注文例

ショルダー2段パンチ　小径

出荷日

ショルダー2段パンチ　小径

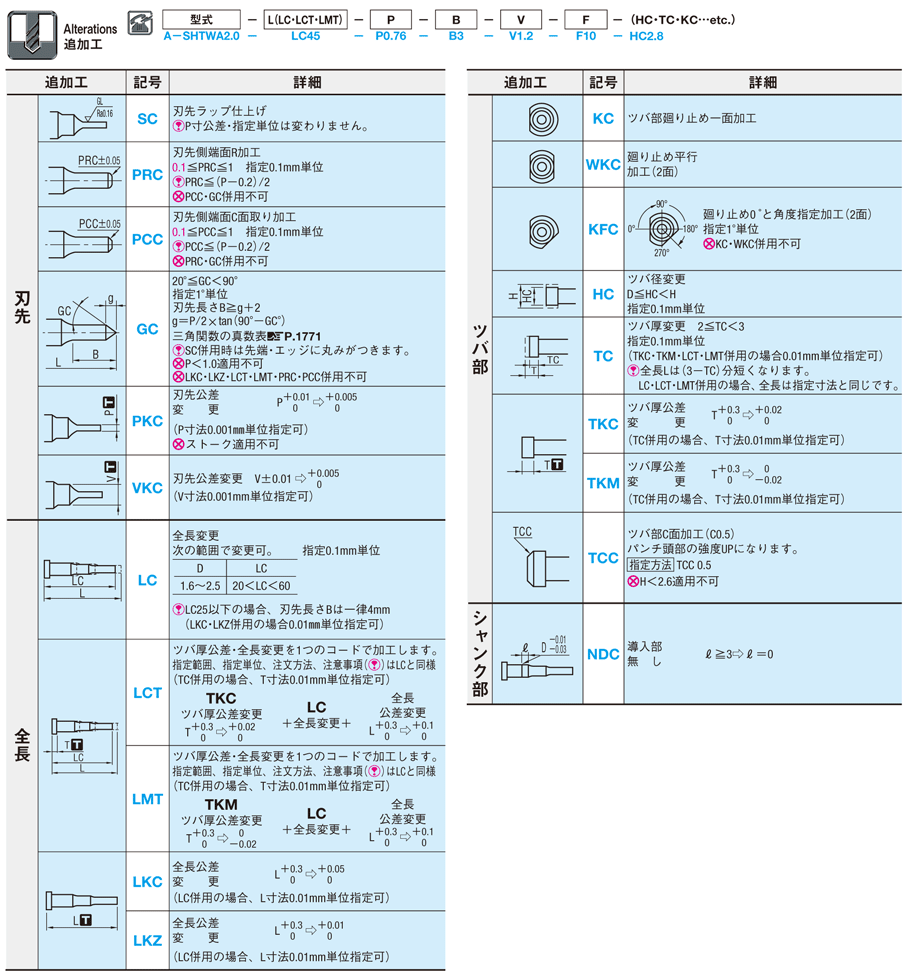

追加工

ショルダー2段パンチ　小径

[ ! ]追加工GC三角関数の真数表は>>こちら

関連部品

ボタンダイ
カス上がり対策ボタンダイ
カス上がり対策逆テーパボタンダイ
