位置決めノック穴付パンチ　-TiCNコーティング-

位置決めノック穴付パンチ　-TiCNコーティング-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定624件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細 P.63
関連ページ
TiCNコーティング P.1724

外形図・製品仕様

位置決めノック穴付パンチ　-TiCNコーティング-

刃先端面の研磨はコーティング前に行っております。
付属品 MS6-25

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ		ノック穴付
Dm5SKD11相当
60～63HRC
表面3000HV		H-SP

位置決めノック穴付パンチ -TiCNコーティング-

位置決めノック穴付パンチ -TiCNコーティング-



刃先長さ（B）
L＞S		-C

位置決めノック穴付パンチ　-TiCNコーティング-

規格表

型式L指定0.01mm単位BH
Type刃先形状B
刃先長さ		ノック穴付D

位置決めノック穴付パンチ -TiCNコーティング-

位置決めノック穴付パンチ -TiCNコーティング-

位置決めノック穴付パンチ -TiCNコーティング-

min. P max.P・Kmax.P・Wmin.R
H-SP

位置決めノック穴付パンチ -TiCNコーティング-

位置決めノック穴付パンチ -TiCNコーティング-

-C10（40）50607080901001101201301401503.00～9.999.972.50

位置決めノック穴付パンチ -TiCNコーティング-

1313
13（40）50607080901001101201301401506.00～12.9912.973.0016
16（40）506070809010011012013014015010.00～15.9915.974.001919
20（40）506070809010011012013014015013.00～19.9919.975.0023
25（40）506070809010011012013014015018.00～24.9924.976.0028
32（40）（50）6070809010011012013014015020.00～ 31.9931.97 7.00 35
38（40）（50）6070809010011012013014015028.00～ 37.9937.97 8.00 41
45（40）（50）6070809010011012013014015035.00～ 44.9944.97 9.00 48

位置決めノック穴付パンチ -TiCNコーティング-

10 50607080901001101201301401503.00～9.999.972.501913
13 50607080901001101201301401506.00～12.9912.973.0016
16  6070809010011012013014015010.00～15.9915.974.002519
20  6070809010011012013014015013.00～19.9919.975.0023
25  6070809010011012013014015018.00～24.9924.976.0028
32  6070809010011012013014015020.00～ 31.9931.97 7.00 35
38  6070809010011012013014015028.00～ 37.9937.97 8.00 41
45  6070809010011012013014015035.00～ 44.9944.97 9.00 48

位置決めノック穴付パンチ -TiCNコーティング-

10   7080901001101201301401506.00～9.999.975.003013
13   7080901001101201301401506.00～12.9912.975.0016
16    809010011012013014015010.00～15.99--4019
20    809010011012013014015013.00～19.9923
25    809010011012013014015018.00～24.9928
32    809010011012013014015020.00～ 31.9935
38    809010011012013014015028.00～ 37.9941
45    809010011012013014015035.00～ 44.9948
位置決めノック穴付パンチ -TiCNコーティング- ：P＞D-0.03 ℓ＝0刃先形状位置決めノック穴付パンチ -TiCNコーティング- でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
位置決めノック穴付パンチ -TiCNコーティング- ：P・K＞D-0.05ℓ＝0刃先形状位置決めノック穴付パンチ -TiCNコーティング- でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）：D10 ～ 25 B＝8 全長が（40）でD寸が10 ～ 25の場合、刃先長さは一律8mmになります。
             D32 ～ 45 B＝6 全長が（40）でD寸が32 ～ 45の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

位置決めノック穴付パンチ　-TiCNコーティング-

出荷日

位置決めノック穴付パンチ　-TiCNコーティング-

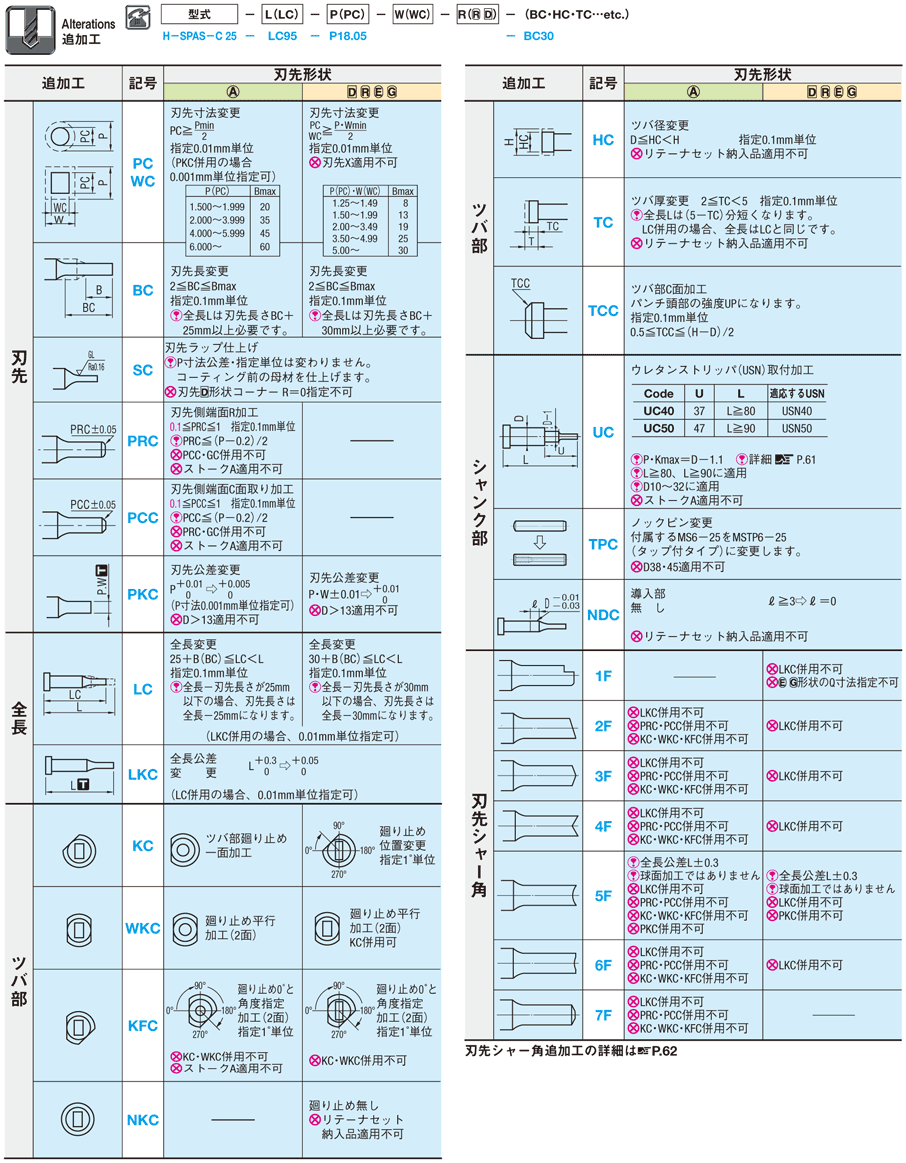

追加工

位置決めノック穴付パンチ　-TiCNコーティング-

P.61
P.62

技術情報

使用例
■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

位置決めノック穴付パンチ

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ
型番
刃先形状
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
PC(刃先寸法変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
WC(刃先寸法変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸形
L
10
3 ～ 9.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
L
10
-
50 ～ 150
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
L
10
3 ～ 9.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
L
10
-
-
25 ～ 149.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
L
13
6 ～ 12.99
50 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
L
13
-
50 ～ 150
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
L
13
6 ～ 12.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
L
13
-
-
25 ～ 149.9
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
L
16
10 ～ 15.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
L
16
-
60 ～ 150
-
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
L
16
10 ～ 15.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
L
16
-
-
25 ～ 149.9
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
L
20
13 ～ 19.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
L
20
-
60 ～ 150
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
L
20
13 ～ 19.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
L
20
-
-
25 ～ 149.9
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
L
25
18 ～ 24.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
L
25
-
60 ～ 150
-
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
L
25
18 ～ 24.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
L
25
-
-
25 ～ 149.9
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
L
32
20 ～ 31.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
L
32
-
60 ～ 150
-
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
L
32
20 ～ 31.99
-
27 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
L
32
-
-
27 ～ 149.9
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
L
38
28 ～ 37.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
L
38
-
60 ～ 150
-
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

丸形
L
38
28 ～ 37.99
-
27 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
L
38
-
-
27 ～ 149.9
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

丸形
L
45
35 ～ 44.99
60 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
L
45
-
60 ～ 150
-
17.5 ～ 34.99
-
-
-
10

1個

-( - )

3日目

丸形
L
45
35 ～ 44.99
-
27 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
L
45
-
-
27 ～ 149.9
17.5 ～ 34.99
-
-
-
10

1個

-( - )

3日目

丸形
S
10
3 ～ 9.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
S
10
-
40 ～ 150
-
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
S
10
3 ～ 9.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
S
10
-
-
25 ～ 149.9
1.5 ～ 2.99
-
-
-
10

1個

-( - )

2日目

丸形
S
13
6 ～ 12.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
S
13
-
40 ～ 150
-
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
S
13
6 ～ 12.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
S
13
-
-
25 ～ 149.9
3 ～ 5.99
-
-
-
10

1個

-( - )

2日目

丸形
S
16
10 ～ 15.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
S
16
-
40 ～ 150
-
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
S
16
10 ～ 15.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
S
16
-
-
25 ～ 149.9
5 ～ 9.99
-
-
-
10

1個

-( - )

2日目

丸形
S
20
13 ～ 19.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
S
20
-
40 ～ 150
-
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
S
20
13 ～ 19.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
S
20
-
-
25 ～ 149.9
6.5 ～ 12.99
-
-
-
10

1個

-( - )

2日目

丸形
S
25
18 ～ 24.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

2日目

丸形
S
25
-
40 ～ 150
-
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
S
25
18 ～ 24.99
-
25 ～ 149.9
-
-
-
-
10

1個

-( - )

2日目

丸形
S
25
-
-
25 ～ 149.9
9 ～ 17.99
-
-
-
10

1個

-( - )

2日目

丸形
S
32
20 ～ 31.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
S
32
-
40 ～ 150
-
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
S
32
20 ～ 31.99
-
27 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
S
32
-
-
27 ～ 149.9
10 ～ 19.99
-
-
-
10

1個

-( - )

3日目

丸形
S
38
28 ～ 37.99
40 ～ 150
-
-
-
-
-
10

1個

-( - )

3日目

丸形
S
38
-
40 ～ 150
-
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

丸形
S
38
28 ～ 37.99
-
27 ～ 149.9
-
-
-
-
10

1個

-( - )

3日目

丸形
S
38
-
-
27 ～ 149.9
14 ～ 27.99
-
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ

Loading...

詳細情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチの金型組み付け時にパンチリテーナなどを
　用いる場合に便利です。
・コーティングパンチの対応サイズをD32～45まで拡大しました！
【TiCNコーティングとは】
　TiCNはプレス金型で広く利用されているコーティングです。刃先の耐摩耗性アップによりパンチ寿命改善が期待できます。
　（詳細は「製品データ TiCNコーティングパンチ」をご参照ください）

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

位置決めノック穴付パンチ　-TiCNコーティング-

位置決めノック穴付パンチ　-TiCNコーティング-

    位置決めノック穴付パンチ

    位置決めノック穴付パンチ

      位置決めノック穴付パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

      位置決めノック穴付パンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

        位置決めノック穴付パンチ－DLCコーティング－

        位置決めノック穴付パンチ－DLCコーティング－

          位置決めノック穴付パンチ－HXコーティング（TiCNコーティング＋窒化処理）－

          位置決めノック穴付パンチ－HXコーティング（TiCNコーティング＋窒化処理）－

            位置決めノック穴付パンチ－WPC®処理－

            位置決めノック穴付パンチ－WPC®処理－

              位置決めノック穴付パンチ－NWコーティング（DLCコーティング＋WPC®処理）－

              位置決めノック穴付パンチ－NWコーティング（DLCコーティング＋WPC®処理）－

                位置決めノック穴付パンチ　-ディコート処理-

                位置決めノック穴付パンチ　-ディコート処理-

                  位置決めノック穴付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                  位置決めノック穴付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                    位置決めノック穴付パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

                    位置決めノック穴付パンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）－

                      位置決めノック穴付パンチ RPコーティング（Al-Cr系コーティング+α処理（R））

                      位置決めノック穴付パンチ RPコーティング（Al-Cr系コーティング+α処理（R））

                        位置決めノック穴付ジェクタパンチ -α処理®-

                        位置決めノック穴付ジェクタパンチ -α処理®-

                          センターノックジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－

                          センターノックジェクトール®パンチ 標準材質SKD11相当－DLCコーティング－
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ DAYTON
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   2日目～   当日出荷可能 2日目～   お見積り   お見積り   2日目～   お見積り   3日目   お見積り   お見積り   9日目   5日目～   9日目
                            厚板打ち抜き用有無 無 無 無 無 無 無 無 無 無 無 無 無 無
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            ジェクタ なし なし なし なし なし なし なし なし なし なし なし バネ強化タイプ 標準タイプ
                            材質 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当 SKD11相当
                            表面処理 TiCN（XCN)コーティング なし HWコーティング DLC(XCD)コーティング HXコーティング WPC DLC+WPC ディコート RWコーティング RXコーティング RPコーティング α処理 DLC(XCD)コーティング

                            位置決めノック穴付パンチ　-TiCNコーティング-のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型用部品
                            評価 5.0満足度：5.02022/12/07
                            この商品は自社で使用している金型の部品が折れて使えなくなってしまいましたので、交換用に購入したものです。以前のものと全く同じものを購入して交換しましたので、交換後は以前と変わりなく使えています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る
