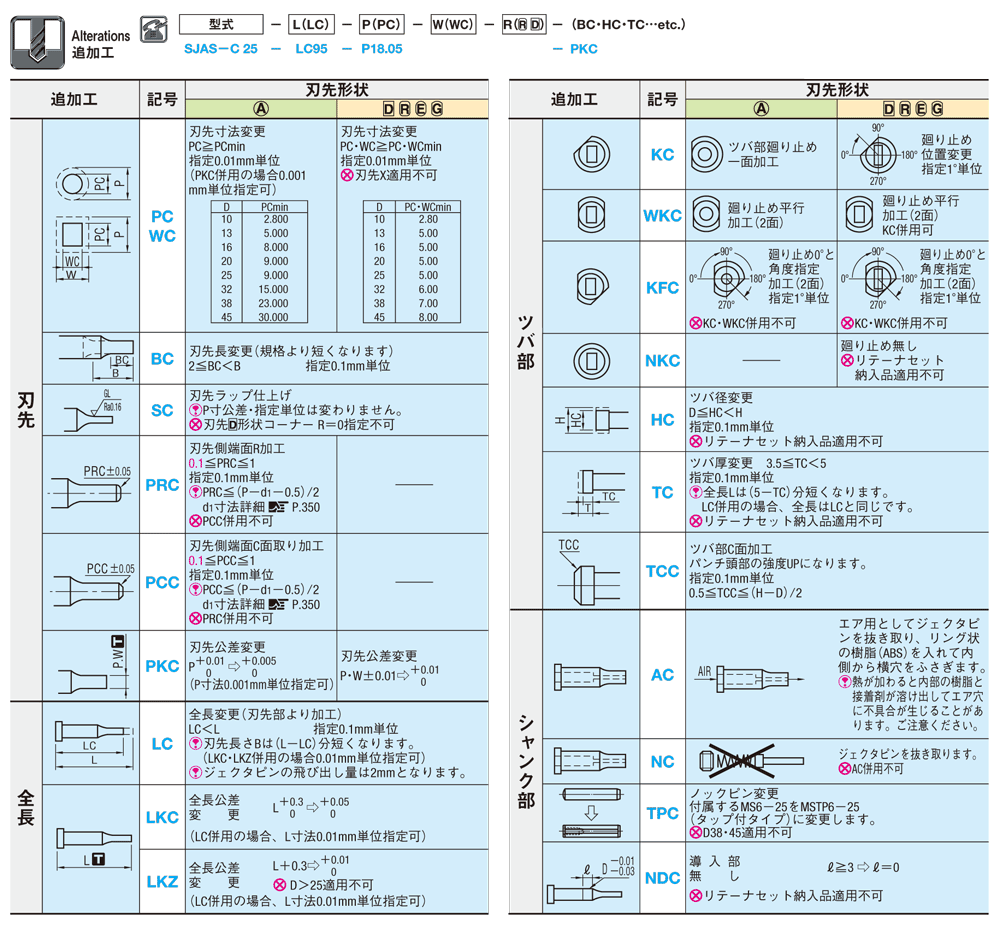

追加工・オプション

ミスミ

位置決めノック穴付ジェクタパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.163

一部当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（12件）

通常価格(税別): -

税込価格: -

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
材質：

SKD11相当
表面処理：

なし
シャンク(取付部)形状：

位置決めノック穴付
シャンク径D公差：

m5
T（ツバ厚/板厚）(mm)：

5

(i)ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定1,090件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

外形図・製品仕様

• ジェクタ穴詳細は、ジェクタパンチブランク P.350
• ジェクタピン詳細は、ジェクタピンセット P.355

ジェクタピンの飛び出し量の求め方（参考値） P.354
付属品

D	d	型式
10～32	6	MS6-25
38・45	10	SJB-CMS

・リテーナとの合わせ加工済
・バッキングプレートご使用の場合、φ38・φ45用バッキングプレートのみ、φ10.2の段付きノックピン用穴があいています。 P.352

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKD11相当 60～63HRC	SJ -バネ強化タイプ- SJV		刃先長さ（B） L＞S	-C

規格表

型式					L							指定0.01mm単位				B	H
Type	刃先形状	B 刃先長さ	ノック穴付	D
Type	刃先形状	B 刃先長さ	ノック穴付	D								min. P max.	P・Kmax.	P・Wmin.	R
SJ バネ強化タイプ（D10～32） SJV			-C	10	60	70	80	90	100	110	120	3.00～9.99	9.97	3.00		13	13
				13	60	70	80	90	100	110	120	6.00～12.99	12.97	6.00		13	16
				16	（60）	70	80	90	100	110	120	10.00～15.99	15.97	6.00		19	19
				20	（60）	70	80	90	100	110	120	13.00～19.99	19.97	6.00			23
				25	（60）	70	80	90	100	110	120	18.00～24.99	24.97	6.00			28
				32	（60）	70	80	90	100	110	120	20.00～31.99	31.97	7.00			35
				（38）	（60）	70	80	90	100	110	120	28.00～37.99	37.97	8.00			41
				（45）	（60）	70	80	90	100	110	120	35.00～44.99	44.97	9.00			48
				10		70	80	90	100	110	120	3.00～9.99	9.97	3.00		19	13
				13		70	80	90	100	110	120	6.00～12.99	12.97	6.00		19	16
				16		70	80	90	100	110	120	10.00～15.99	15.97	6.00		25	19
				20		70	80	90	100	110	120	13.00～19.99	19.97	6.00			23
				25		70	80	90	100	110	120	18.00～24.99	24.97	6.00			28
				32		70	80	90	100	110	120	20.00～31.99	31.97	7.00			35
				（38）		70	80	90	100	110	120	28.00～37.99	37.97	8.00			41
				（45）		70	80	90	100	110	120	35.00～44.99	44.97	9.00			48
SJ バネ強化タイプ SJV				10			80	90	100	110	120	6.00～9.99	9.97	6.00		30	13
				13			80	90	100	110	120	6.00～12.99	12.97	6.00		30	16
				16					100	110	120	10.00～15.99	-		-	40	19
				20					100	110	120	13.00～19.99					23
				25					100	110	120	18.00～24.99					28
				32					100	110	120	20.00～31.99					35

SJV□□-Cのバネ定数は、SJ□□-Cの2倍です。
：P＞D-0.03 ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
D（38）（45）はSJ□□-Cのみの規格です。バネ強化タイプはD10 ～ 32のみになります。
L（50）B＝13 全長が（60）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.350

型番リスト

表示件数:

型番	ジェクタ	刃先形状	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SJAL-C10-[70-120/10]-P[3-9.99/0.01]	標準タイプ	丸形	L	10	3 ～ 9.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C10-[70-120/10]-PC[2.8-3/0.01]	標準タイプ	丸形	L	10	-	70 ～ 120	-	2.8 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C10-LC[34-119.9/0.1]-P[3-9.99/0.01]	標準タイプ	丸形	L	10	3 ～ 9.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C10-LC[34-119.9/0.1]-PC[2.8-3/0.01]	標準タイプ	丸形	L	10	-	-	34 ～ 119.9	2.8 ～ 3	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C13-[70-120/10]-P[6-12.99/0.01]	標準タイプ	丸形	L	13	6 ～ 12.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C13-[70-120/10]-PC[5-6/0.01]	標準タイプ	丸形	L	13	-	70 ～ 120	-	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C13-LC[34-119.9/0.1]-P[6-12.99/0.01]	標準タイプ	丸形	L	13	6 ～ 12.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C13-LC[34-119.9/0.1]-PC[5-6/0.01]	標準タイプ	丸形	L	13	-	-	34 ～ 119.9	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C16-[70-120/10]-P[10-15.99/0.01]	標準タイプ	丸形	L	16	10 ～ 15.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C16-[70-120/10]-PC[8-10/0.01]	標準タイプ	丸形	L	16	-	70 ～ 120	-	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C16-LC[34-119.9/0.1]-P[10-15.99/0.01]	標準タイプ	丸形	L	16	10 ～ 15.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C16-LC[34-119.9/0.1]-PC[8-10/0.01]	標準タイプ	丸形	L	16	-	-	34 ～ 119.9	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C20-[70-120/10]-P[13-19.99/0.01]	標準タイプ	丸形	L	20	13 ～ 19.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C20-[70-120/10]-PC[9-13/0.01]	標準タイプ	丸形	L	20	-	70 ～ 120	-	9 ～ 13	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C20-LC[34-119.9/0.1]-P[13-19.99/0.01]	標準タイプ	丸形	L	20	13 ～ 19.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C20-LC[34-119.9/0.1]-PC[9-13/0.01]	標準タイプ	丸形	L	20	-	-	34 ～ 119.9	9 ～ 13	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C25-[70-120/10]-P[18-24.99/0.01]	標準タイプ	丸形	L	25	18 ～ 24.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C25-[70-120/10]-PC[9-18/0.01]	標準タイプ	丸形	L	25	-	70 ～ 120	-	9 ～ 18	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C25-LC[34-119.9/0.1]-P[18-24.99/0.01]	標準タイプ	丸形	L	25	18 ～ 24.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C25-LC[34-119.9/0.1]-PC[9-18/0.01]	標準タイプ	丸形	L	25	-	-	34 ～ 119.9	9 ～ 18	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAL-C32-[70-120/10]-P[20-31.99/0.01]	標準タイプ	丸形	L	32	20 ～ 31.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAL-C32-[70-120/10]-PC[15-20/0.01]	標準タイプ	丸形	L	32	-	70 ～ 120	-	15 ～ 20	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAL-C32-LC[34-119.9/0.1]-P[20-31.99/0.01]	標準タイプ	丸形	L	32	20 ～ 31.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAL-C32-LC[34-119.9/0.1]-PC[15-20/0.01]	標準タイプ	丸形	L	32	-	-	34 ～ 119.9	15 ～ 20	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAL-C38-[70-120/10]-P[28-37.99/0.01]	標準タイプ	丸形	L	38	28 ～ 37.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	3日目
SJAL-C38-[70-120/10]-PC[23-28/0.01]	標準タイプ	丸形	L	38	-	70 ～ 120	-	23 ～ 28	-	-	-	10	1個	-( - )	3日目
SJAL-C38-LC[34-119.9/0.1]-P[28-37.99/0.01]	標準タイプ	丸形	L	38	28 ～ 37.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	3日目
SJAL-C38-LC[34-119.9/0.1]-PC[23-28/0.01]	標準タイプ	丸形	L	38	-	-	34 ～ 119.9	23 ～ 28	-	-	-	10	1個	-( - )	3日目
SJAL-C45-[70-120/10]-P[35-44.99/0.01]	標準タイプ	丸形	L	45	35 ～ 44.99	70 ～ 120	-	-	-	-	-	10	1個	-( - )	3日目
SJAL-C45-[70-120/10]-PC[30-35/0.01]	標準タイプ	丸形	L	45	-	70 ～ 120	-	30 ～ 35	-	-	-	10	1個	-( - )	3日目
SJAL-C45-LC[34-119.9/0.1]-P[35-44.99/0.01]	標準タイプ	丸形	L	45	35 ～ 44.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	3日目
SJAL-C45-LC[34-119.9/0.1]-PC[30-35/0.01]	標準タイプ	丸形	L	45	-	-	34 ～ 119.9	30 ～ 35	-	-	-	10	1個	-( - )	3日目
SJAS-C10-[60-120/10]-P[3-9.99/0.01]	標準タイプ	丸形	S	10	3 ～ 9.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C10-[60-120/10]-PC[2.8-2.99/0.01]	標準タイプ	丸形	S	10	-	60 ～ 120	-	2.8 ～ 2.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C10-LC[34-119.9/0.1]-P[3-9.99/0.01]	標準タイプ	丸形	S	10	3 ～ 9.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C10-LC[34-119.9/0.1]-PC[2.8-2.99/0.01]	標準タイプ	丸形	S	10	-	-	34 ～ 119.9	2.8 ～ 2.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C13-[60-120/10]-P[6-12.99/0.01]	標準タイプ	丸形	S	13	6 ～ 12.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C13-[60-120/10]-PC[5-6/0.01]	標準タイプ	丸形	S	13	-	60 ～ 120	-	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C13-LC[34-119.9/0.1]-P[6-12.99/0.01]	標準タイプ	丸形	S	13	6 ～ 12.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C13-LC[34-119.9/0.1]-PC[5-6/0.01]	標準タイプ	丸形	S	13	-	-	34 ～ 119.9	5 ～ 6	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C16-[60-120/10]-P[10-15.99/0.01]	標準タイプ	丸形	S	16	10 ～ 15.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C16-[60-120/10]-PC[8-10/0.01]	標準タイプ	丸形	S	16	-	60 ～ 120	-	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C16-LC[34-119.9/0.1]-P[10-15.99/0.01]	標準タイプ	丸形	S	16	10 ～ 15.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C16-LC[34-119.9/0.1]-PC[8-10/0.01]	標準タイプ	丸形	S	16	-	-	34 ～ 119.9	8 ～ 10	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C20-[60-120/10]-P[13-19.99/0.01]	標準タイプ	丸形	S	20	13 ～ 19.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C20-[60-120/10]-PC[9-13/0.01]	標準タイプ	丸形	S	20	-	60 ～ 120	-	9 ～ 13	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C20-LC[34-119.9/0.1]-P[13-19.99/0.01]	標準タイプ	丸形	S	20	13 ～ 19.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C20-LC[34-119.9/0.1]-PC[9-13/0.01]	標準タイプ	丸形	S	20	-	-	34 ～ 119.9	9 ～ 13	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C25-[60-120/10]-P[18-24.99/0.01]	標準タイプ	丸形	S	25	18 ～ 24.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C25-[60-120/10]-PC[9-18/0.01]	標準タイプ	丸形	S	25	-	60 ～ 120	-	9 ～ 18	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C25-LC[34-119.9/0.1]-P[18-24.99/0.01]	標準タイプ	丸形	S	25	18 ～ 24.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C25-LC[34-119.9/0.1]-PC[9-18/0.01]	標準タイプ	丸形	S	25	-	-	34 ～ 119.9	9 ～ 18	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
SJAS-C32-[60-120/10]-P[20-31.99/0.01]	標準タイプ	丸形	S	32	20 ～ 31.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAS-C32-[60-120/10]-PC[15-20/0.01]	標準タイプ	丸形	S	32	-	60 ～ 120	-	15 ～ 20	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAS-C32-LC[34-119.9/0.1]-P[20-31.99/0.01]	標準タイプ	丸形	S	32	20 ～ 31.99	-	34 ～ 119.9	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAS-C32-LC[34-119.9/0.1]-PC[15-20/0.01]	標準タイプ	丸形	S	32	-	-	34 ～ 119.9	15 ～ 20	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
SJAS-C38-[60-120/10]-P[28-37.99/0.01]	標準タイプ	丸形	S	38	28 ～ 37.99	60 ～ 120	-	-	-	-	-	10	1個	-( - )	3日目
SJAS-C38-[60-120/10]-PC[23-28/0.01]	標準タイプ	丸形	S	38	-	60 ～ 120	-	23 ～ 28	-	-	-	10	1個	-( - )	3日目
SJAS-C38-LC[34-59.9/0.1]-P[28-37.99/0.01]	標準タイプ	丸形	S	38	28 ～ 37.99	-	34 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
SJAS-C38-LC[34-59.9/0.1]-PC[23-28/0.01]	標準タイプ	丸形	S	38	-	-	34 ～ 59.9	23 ～ 28	-	-	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチの金型組み付け時にパンチリテーナなどを
　用いる場合に便利です。
・コーティングパンチの対応サイズをD32～45まで拡大しました！

(i)ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
