ミスミ

厚板打抜き用パンチ　-ディコート処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.195

規格拡大

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。　（詳...

詳細情報を確認する

厚板打抜き用有無：

有
先端形状：

1段
ジェクタ：

なし
材質：

粉末ハイス鋼
表面処理：

ディコート
シャンク(取付部)形状：

標準
T（ツバ厚/板厚）(mm)：

8

無料3D-CADライブラリー申し込み受付中

型番

未確定1,422件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

ディコート®処理P.1729

外形図・製品仕様

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	粉末ハイス鋼 62～64HRC 表面3000HV	T-APH		刃先長さ（B） L＞S
D +0.005/0 （D5～13）	粉末ハイス鋼 62～64HRC 表面3000HV	AT-APH		刃先長さ（B） L＞S

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L						指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D							min. P max.	P・Kmax.	P・Wmin.	R
D_m5 T-APH D +0.005/0 AT-APH （D5～13）			5	50	60	70	80			2.00～4.99	4.97	1.20		8	10
			6	50	60	70	80			2.00～5.99	5.97	1.50		8	11
			8	（50）	60	70	80	90	100	3.00～7.99	7.97	2.00		13	13
			10	（50）	60	70	80	90	100	3.00～9.99	9.97	2.50			15
			13	（50）	60	70	80	90	100	6.00～12.99	12.97	3.00			18
			16	（50）	60	70	80	90	100	10.00～15.99	15.97	4.00		19	21
			20	（50）	60	70	80	90	100	13.00～19.99	19.97	5.00			25
			25	（50）	60	70	80	90	100	18.00～24.99	24.97	6.00			30
			5		60	70	80			2.00～4.99	4.97	1.20		13	10
			6		60	70	80			2.00～5.99	5.97	1.50		13	11
			8		60	70	80	90	100	3.00～7.99	7.97	2.00		19	13
			10		60	70	80	90	100	3.00～9.99	9.97	2.50			15
			13		60	70	80	90	100	6.00～12.99	12.97	3.00			18
			16			70	80	90	100	10.00～15.99	15.97	4.00		25	21
			20			70	80	90	100	13.00～19.99	19.97	5.00			25
			25			70	80	90	100	18.00～24.99	24.97	6.00			30

：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

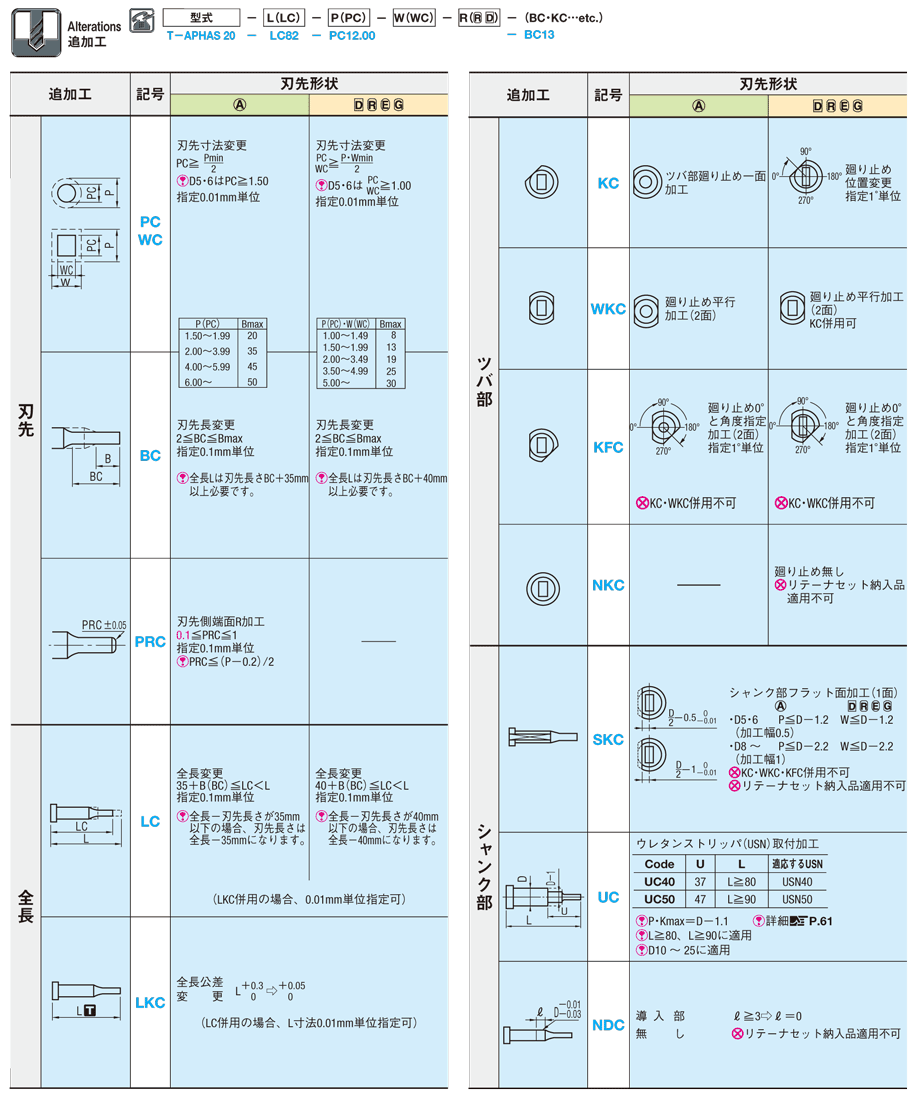

追加工

P.61

型番リスト

表示件数:

型番	刃先形状	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AT-APHAL5-[60,70,80]-P[2-4.99/0.01]	丸形	+0.005/0	L	5	2 ～ 4.99	60 ～ 80	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL5-[60,70,80]-PC[1.5-1.99/0.01]	丸形	+0.005/0	L	5	-	60 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL5-LC[37-79.9/0.1]-P[2-4.99/0.01]	丸形	+0.005/0	L	5	2 ～ 4.99	-	37 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL5-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]	丸形	+0.005/0	L	5	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL6-[60,70,80]-P[2-5.99/0.01]	丸形	+0.005/0	L	6	2 ～ 5.99	60 ～ 80	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL6-[60,70,80]-PC[1.5-1.99/0.01]	丸形	+0.005/0	L	6	-	60 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL6-LC[37-79.9/0.1]-P[2-5.99/0.01]	丸形	+0.005/0	L	6	2 ～ 5.99	-	37 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL6-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]	丸形	+0.005/0	L	6	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-[60-100/10]-P[3-7.99/0.01]	丸形	+0.005/0	L	8	3 ～ 7.99	60 ～ 100	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-[60-100/10]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	8	-	60 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[37-59.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	L	8	3 ～ 7.99	-	37 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[37-59.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	8	-	-	37 ～ 59.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[60.1-69.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	L	8	3 ～ 7.99	-	60.1 ～ 69.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[60.1-69.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	8	-	-	60.1 ～ 69.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[70.1-79.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	L	8	3 ～ 7.99	-	70.1 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[70.1-79.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	8	-	-	70.1 ～ 79.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[80.1-89.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	L	8	3 ～ 7.99	-	80.1 ～ 89.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[80.1-89.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	8	-	-	80.1 ～ 89.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[90.1-99.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	L	8	3 ～ 7.99	-	90.1 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL8-LC[90.1-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	8	-	-	90.1 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-[60-100/10]-P[3-9.99/0.01]	丸形	+0.005/0	L	10	3 ～ 9.99	60 ～ 100	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-[60-100/10]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	10	-	60 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[37-59.9/0.1]-P[3-9.99/0.01]	丸形	+0.005/0	L	10	3 ～ 9.99	-	37 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[37-59.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	10	-	-	37 ～ 59.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[60.1-69.9/0.1]-P[3-9.99/0.01]	丸形	+0.005/0	L	10	3 ～ 9.99	-	60.1 ～ 69.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[60.1-69.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	10	-	-	60.1 ～ 69.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[70.1-79.9/0.1]-P[3-9.99/0.01]	丸形	+0.005/0	L	10	3 ～ 9.99	-	70.1 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[70.1-79.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	10	-	-	70.1 ～ 79.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[80.1-89.9/0.1]-P[3-9.99/0.01]	丸形	+0.005/0	L	10	3 ～ 9.99	-	80.1 ～ 89.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[80.1-89.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	10	-	-	80.1 ～ 89.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[90.1-99.9/0.1]-P[3-9.99/0.01]	丸形	+0.005/0	L	10	3 ～ 9.99	-	90.1 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL10-LC[90.1-99.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	L	10	-	-	90.1 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-[60-100/10]-P[6-12.99/0.01]	丸形	+0.005/0	L	13	6 ～ 12.99	60 ～ 100	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-[60-100/10]-PC[3-5.99/0.01]	丸形	+0.005/0	L	13	-	60 ～ 100	-	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[37-59.9/0.1]-P[6-12.99/0.01]	丸形	+0.005/0	L	13	6 ～ 12.99	-	37 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[37-59.9/0.1]-PC[3-5.99/0.01]	丸形	+0.005/0	L	13	-	-	37 ～ 59.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[60.1-69.9/0.1]-P[6-12.99/0.01]	丸形	+0.005/0	L	13	6 ～ 12.99	-	60.1 ～ 69.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[60.1-69.9/0.1]-PC[3-5.99/0.01]	丸形	+0.005/0	L	13	-	-	60.1 ～ 69.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[70.1-79.9/0.1]-P[6-12.99/0.01]	丸形	+0.005/0	L	13	6 ～ 12.99	-	70.1 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[70.1-79.9/0.1]-PC[3-5.99/0.01]	丸形	+0.005/0	L	13	-	-	70.1 ～ 79.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[80.1-89.9/0.1]-P[6-12.99/0.01]	丸形	+0.005/0	L	13	6 ～ 12.99	-	80.1 ～ 89.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[80.1-89.9/0.1]-PC[3-5.99/0.01]	丸形	+0.005/0	L	13	-	-	80.1 ～ 89.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[90.1-99.9/0.1]-P[6-12.99/0.01]	丸形	+0.005/0	L	13	6 ～ 12.99	-	90.1 ～ 99.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAL13-LC[90.1-99.9/0.1]-PC[3-5.99/0.01]	丸形	+0.005/0	L	13	-	-	90.1 ～ 99.9	3 ～ 5.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS5-[50,60,70,80]-P[2-4.99/0.01]	丸形	+0.005/0	S	5	2 ～ 4.99	50 ～ 80	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS5-[50,60,70,80]-PC[1.5-1.99/0.01]	丸形	+0.005/0	S	5	-	50 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS5-LC[37-79.9/0.1]-P[2-4.99/0.01]	丸形	+0.005/0	S	5	2 ～ 4.99	-	37 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS5-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]	丸形	+0.005/0	S	5	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS6-[50,60,70,80]-P[2-5.99/0.01]	丸形	+0.005/0	S	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS6-[50,60,70,80]-PC[1.5-1.99/0.01]	丸形	+0.005/0	S	6	-	50 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS6-LC[37-79.9/0.1]-P[2-5.99/0.01]	丸形	+0.005/0	S	6	2 ～ 5.99	-	37 ～ 79.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS6-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]	丸形	+0.005/0	S	6	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-[50-100/10]-P[3-7.99/0.01]	丸形	+0.005/0	S	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-[50-100/10]-PC[1.5-2.99/0.01]	丸形	+0.005/0	S	8	-	50 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-LC[37-49.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	S	8	3 ～ 7.99	-	37 ～ 49.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-LC[37-49.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	S	8	-	-	37 ～ 49.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-LC[50.1-59.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	S	8	3 ～ 7.99	-	50.1 ～ 59.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-LC[50.1-59.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	S	8	-	-	50.1 ～ 59.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-LC[60.1-69.9/0.1]-P[3-7.99/0.01]	丸形	+0.005/0	S	8	3 ～ 7.99	-	60.1 ～ 69.9	-	-	-	-	10	1個	-( - )	3日目
AT-APHAS8-LC[60.1-69.9/0.1]-PC[1.5-2.99/0.01]	丸形	+0.005/0	S	8	-	-	60.1 ～ 69.9	1.5 ～ 2.99	-	-	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・厚板打ち抜き用パンチにディコート処理（TD処理）を施すことで、パンチ刃先の耐摩耗性を向上させています。
　（詳細は「製品データディコート処理パンチ」をご参照ください。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用パンチ　-ディコート処理-	厚板打抜き用パンチーツバ厚12mmー　-α処理®-	厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－	厚板打抜き用パンチーツバ厚12mmー	厚板打抜き用パンチーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））	厚板打抜き用パンチーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー	厚板打抜き用パンチーツバ厚12mm・TiCNコーティングー	厚板打抜き用パンチ－ツバ厚12mm・HXコーティング(TiCNコーティング+窒化処理)－	厚板打抜き用パンチ－ツバ厚12mm・RXコーティング(Al-Cr系コーティング+窒化処理)－	ハイテン・厚板打ち抜き用ジェクトール®パンチ標準材質SKH51(M2)相当－XNAＰ処理－	ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－XNAＰ処理－	ハイテン・厚板打ち抜き用ジェクトール®パンチ標準材質SKH51(M2)相当－WPC&XNA処理－	ハイテン・厚板打ち抜き用レギュラーパンチ標準材質SKH51(M2)相当－WPC&XNA処理－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	お見積り	2日目～	2日目～当日出荷可能	9日目	お見積り	2日目～	お見積り	お見積り	15日目	15日目	4日目	4日目
厚板打抜き用有無	有	有	有	有	有	有	有	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	なし	なし	なし	なし	標準タイプ	なし	標準タイプ	なし
材質	粉末ハイス鋼	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	ディコート	α処理	HWコーティング	なし	RPコーティング	RWコーティング	TiCN（XCN)コーティング	HXコーティング	RXコーティング	XNAPコーティング	XNAPコーティング	WPC+XNAコーティング	WPC+XNAコーティング

back next

厚板打抜き用パンチ　-ディコート処理-のレビュー

評価 5.0 平均満足度：5.0 2件のレビュー

星５

100%
星４

0%
星３

0%
星２

0%
星１

0%

レビューを書く

プレス金型に使用

評価 5.0満足度：5.02019/09/12

4.5mm、6mmのＳＳ材の打ち抜き型に使用しました。クリアランスの設定にもよるのでしょうが、持ちはいいです。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

単型　板厚４ｍｍ　SPCC材

評価 5.0満足度：5.02019/07/17

他社製作の型で　コーティングなしを使用していて
持ちが悪かったようで　変更依頼が来たので　今回の物を
提案し　使用が決まり　　非常に良い評価をいただいています。

もっと読む閉じる

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q ディコート処理はパンチ端面も施されますか？追加工LKCを付けた場合はどうなりますか？また、ツバ部もコーティングされているのでしょうか？: A

ディコートの場合、原則パンチ端面はコーティングされません。追加工LKC指定時は端面のコーティング処理は無しとなります。ツバ部はコーティングされておりません。
