厚板打抜き用ジェクタパンチ　-ディコート処理-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.213

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。　（詳...

詳細情報を確認する

厚板打抜き用有無：

有
先端形状：

1段
材質：

粉末ハイス鋼
表面処理：

ディコート
シャンク(取付部)形状：

標準
T（ツバ厚/板厚）(mm)：

8

(i)ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

無料3D-CADライブラリー申し込み受付中

型番

未確定630件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

ディコート®処理P.1729

•ジェクタ穴詳細は、ジェクタパンチブランクP.350

•ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	粉末ハイス鋼 62～64HRC 表面3000HV	T-APJ バネ&ピン強化タイプ T-APJV		刃先長さ（B） L＞S
D +0.005/0 （D8～13）	粉末ハイス鋼 62～64HRC 表面3000HV	AT-APJ バネ&ピン強化タイプ AT-APJV		刃先長さ（B） L＞S

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L						指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D							min. P max.	P・Kmax.	P・Wmin.	R
D_m5 T-APJ バネ&ピン強化タイプ T-APJV D +0.005/0 AT-APJ （D8～13）バネ&ピン強化タイプ AT-APJV （D8～13）			8	（50）	60	70	80	90	100	4.00～7.99	7.97	4.00		13	13
			10							5.00～9.99	9.97	5.00			15
			13							6.00～12.99	12.97	6.00			18
			16							10.00～15.99	15.97	6.00		19	21
			20							13.00～19.99	19.97	6.00			25
			25							18.00～24.99	24.97	6.00			30
			8		60	70	80	90	100	4.00～7.99	7.97	4.00		19	13
			10							5.00～9.99	9.97	5.00			15
			13							6.00～12.99	12.97	6.00			18
			16			70	80	90	100	10.00～15.99	15.97	6.00		25	21
			20							13.00～19.99	19.97	6.00			25
			25							18.00～24.99	24.97	6.00			30

T-APJV、AT-APJVのばね定数は、T-APJ、AT-APJの2倍です。
：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

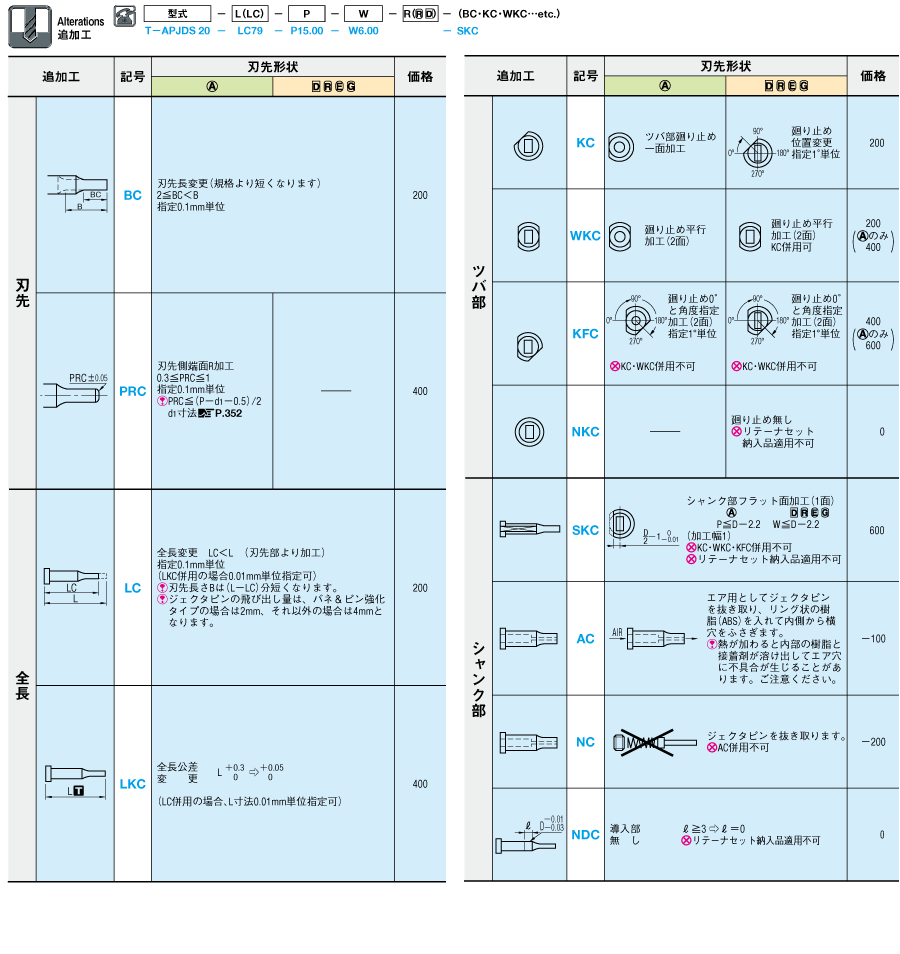

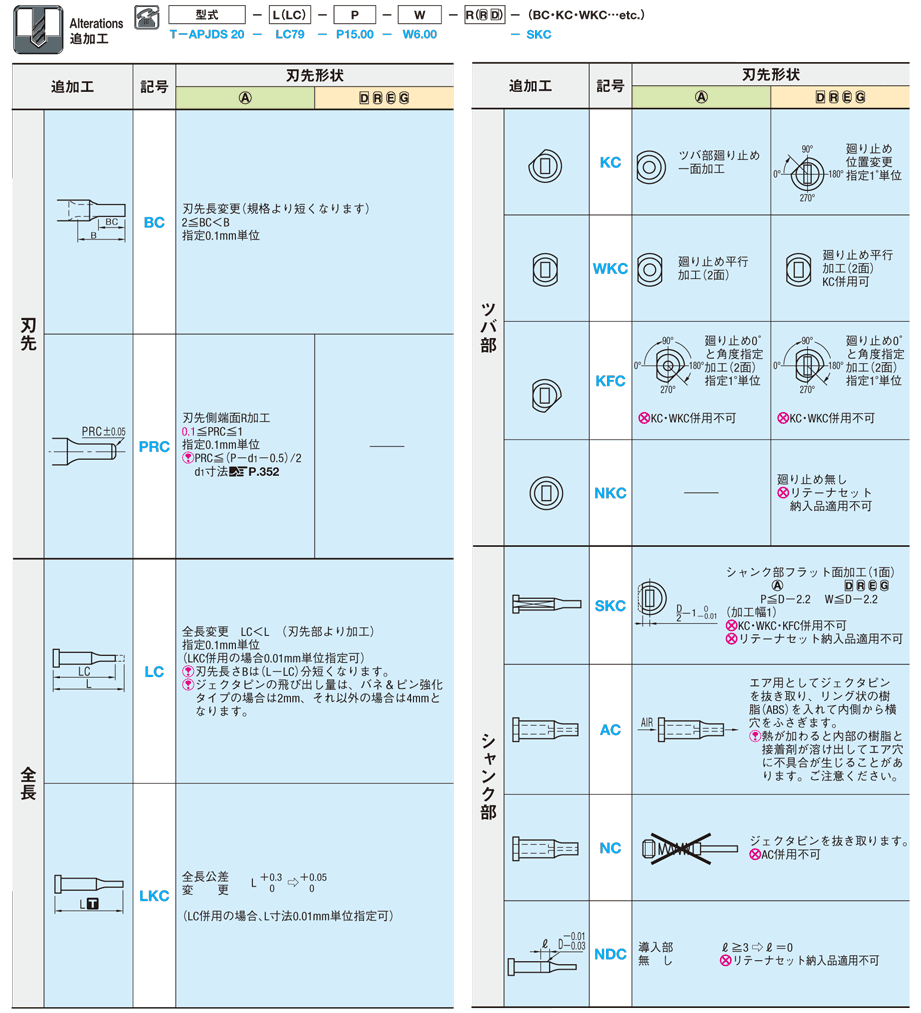

追加工

P.352

型番リスト

表示件数:

型番	ジェクタ	刃先形状	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AT-APJAL8-[60-100/10]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAL8-LC[43-59.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAL8-LC[60.1-69.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAL8-LC[70.1-79.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAL8-LC[80.1-89.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAL8-LC[90.1-99.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAL10-[60-100/10]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAL10-LC[43-59.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAL10-LC[60.1-69.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAL10-LC[70.1-79.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAL10-LC[80.1-89.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAL10-LC[90.1-99.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAL13-[60-100/10]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAL13-LC[43-59.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAL13-LC[60.1-69.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAL13-LC[70.1-79.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAL13-LC[80.1-89.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAL13-LC[90.1-99.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS8-[50-100/10]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS8-LC[44-49.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS8-LC[50.1-59.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS8-LC[60.1-69.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS8-LC[70.1-79.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS8-LC[80.1-89.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS8-LC[90.1-99.9/0.1]-P[4-7.99/0.01]

1個

-( - )

3日目

AT-APJAS10-[50-100/10]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS10-LC[44-49.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS10-LC[50.1-59.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS10-LC[60.1-69.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS10-LC[70.1-79.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS10-LC[80.1-89.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS10-LC[90.1-99.9/0.1]-P[5-9.99/0.01]

1個

-( - )

3日目

AT-APJAS13-[50-100/10]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS13-LC[44-49.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS13-LC[50.1-59.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS13-LC[60.1-69.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS13-LC[70.1-79.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS13-LC[80.1-89.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJAS13-LC[90.1-99.9/0.1]-P[6-12.99/0.01]

1個

-( - )

3日目

AT-APJDL8-[60-100/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDL8-LC[43-59.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDL8-LC[60.1-69.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDL8-LC[70.1-79.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDL8-LC[80.1-89.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDL8-LC[90.1-99.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDL10-[60-100/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

1個

-( - )

3日目

AT-APJDL10-LC[43-59.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

1個

-( - )

3日目

AT-APJDL10-LC[60.1-69.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

1個

-( - )

3日目

AT-APJDL10-LC[70.1-79.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

1個

-( - )

3日目

AT-APJDL10-LC[80.1-89.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

1個

-( - )

3日目

AT-APJDL10-LC[90.1-99.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

1個

-( - )

3日目

AT-APJDL13-[60-100/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

1個

-( - )

3日目

AT-APJDL13-LC[43-59.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

1個

-( - )

3日目

AT-APJDL13-LC[60.1-69.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

1個

-( - )

3日目

AT-APJDL13-LC[70.1-79.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

1個

-( - )

3日目

AT-APJDL13-LC[80.1-89.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

1個

-( - )

3日目

AT-APJDL13-LC[90.1-99.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

1個

-( - )

3日目

AT-APJDS8-[50-100/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDS8-LC[44-49.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

AT-APJDS8-LC[50.1-59.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

1個

-( - )

3日目

詳細情報

基本情報

基本情報

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・厚板打抜き用パンチにディコート処理（TD処理）を施して、パンチ刃先の耐摩耗性を向上させています。
　（詳細は「製品データディコート処理パンチ」をご参照ください）。

(i)ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用ジェクタパンチ　-ディコート処理-	厚板打抜き用パンチ　-ディコート処理-	厚板打抜き用ジェクタパンチ	厚板打抜き用ジェクタパンチ－WPC®処理－	厚板打抜き用ジェクタパンチ　-α処理®-	厚板打抜き用ジェクタパンチ　-TiCNコーティング-	厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－	厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-	全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-	厚板打抜き用ジェクタパンチ　ラップ仕上げ	厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理	厚板打抜き用ジェクタパンチ RPコーティング（Al-Cr系コーティング+α処理（R））	厚板打抜き用ジェクタパンチ－HXコーティング（TiCNコーティング＋窒化処理）－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目	3日目	2日目～当日出荷可能	2日目～	お見積り	2日目～	2日目～	お見積り	お見積り	2日目～当日出荷可能	2日目～	9日目	お見積り
厚板打抜き用有無	有	有	有	有	有	有	有	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段	1段
材質	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼	粉末ハイス鋼
表面処理	ディコート	ディコート	なし	WPC	α処理	TiCN（XCN)コーティング	HWコーティング	RWコーティング	α処理	ラップ仕上げ	TiCN（XCN)コーティング	RPコーティング	HXコーティング
シャンク(取付部)形状	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準

back next

厚板打抜き用ジェクタパンチ　-ディコート処理-のレビュー

評価 5.0 平均満足度：5.0 2件のレビュー

星５

100%
星４

0%
星３

0%
星２

0%
星１

0%

レビューを書く

金型部品

評価 5.0満足度：5.02023/05/25

他の物を注文する際に一緒に手配して安く手に入れられるので良い。耐久性に期待します。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

金型用

評価 5.0満足度：5.02022/12/20

この商品は自社の金型の工程で使用している部品になります。この商品を使う対象の材料は硬質のステンレスになります。以前からずっと使用しており、勝手もわかっていますので、使いやすくて良いものとの認識でいます。

もっと読む閉じる

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q ディコート処理はパンチ端面も施されますか？追加工LKCを付けた場合はどうなりますか？また、ツバ部もコーティングされているのでしょうか？: A

ディコートの場合、原則パンチ端面はコーティングされません。追加工LKC指定時は端面のコーティング処理は無しとなります。ツバ部はコーティングされておりません。
