厚板打抜き用ジェクタパンチ　ラップ仕上げ

厚板打抜き用ジェクタパンチ　ラップ仕上げ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

刃先にラップ仕上げを施し刃先面粗さを向上させた、厚板打ち抜き用ジェクタパンチで...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定480件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

ラップ仕上げP.1725

全長指定・B寸キープタイプ（SC追加工）P.219

•ジェクタ穴詳細は、ジェクタパンチブランクP.350
•ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ
Dm5粉末ハイス鋼
64～67HRC		L-APJ

バネ&ピン
強化タイプ
L-APJV

厚板打抜き用ジェクタパンチ ラップ仕上げ

厚板打抜き用ジェクタパンチ ラップ仕上げ

刃先長さ（B）
L＞S
D
+0.005/0		AL-APJ

バネ&ピン
強化タイプ
AL-APJV

シャンク径公差Dはm5・ +0.005/0 選択

厚板打抜き用ジェクタパンチ　ラップ仕上げ

規格表

型式L指定0.01mm単位0.01mmBH

厚板打抜き用ジェクタパンチ ラップ仕上げ

厚板打抜き用ジェクタパンチ ラップ仕上げ

厚板打抜き用ジェクタパンチ ラップ仕上げ

Type刃先形状B
刃先長さ		D
min. P max.P・Kmax.P・Wmin.R
Dm5

L-APJ

バネ&ピン強化タイプ
L-APJV


D
+0.005/0

AL-APJ

バネ&ピン強化タイプ
AL-APJV

厚板打抜き用ジェクタパンチ ラップ仕上げ

厚板打抜き用ジェクタパンチ ラップ仕上げ

8（50）60708090100（110）（120）（130）4.00～7.997.974.00

厚板打抜き用ジェクタパンチ ラップ仕上げ

1313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1610.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030

厚板打抜き用ジェクタパンチ ラップ仕上げ

8 60708090100（110）（120）（130）4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
16  708090100（110）（120）（130）10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
L-APJV, AL-APJVのばね定数は、L-APJ, AL-APJの2倍です。
厚板打抜き用ジェクタパンチ ラップ仕上げ ：P＞D -0.03 ℓ＝0刃先形状厚板打抜き用ジェクタパンチ ラップ仕上げ でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
厚板打抜き用ジェクタパンチ ラップ仕上げ ：P・K＞D -0.05ℓ＝0刃先形状厚板打抜き用ジェクタパンチ ラップ仕上げ でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。
L （110）（120）（130）L110, 120, 130はバネ&ピン強化タイプ適用不可

注文例

厚板打抜き用ジェクタパンチ　ラップ仕上げ

出荷日

厚板打抜き用ジェクタパンチ　ラップ仕上げ

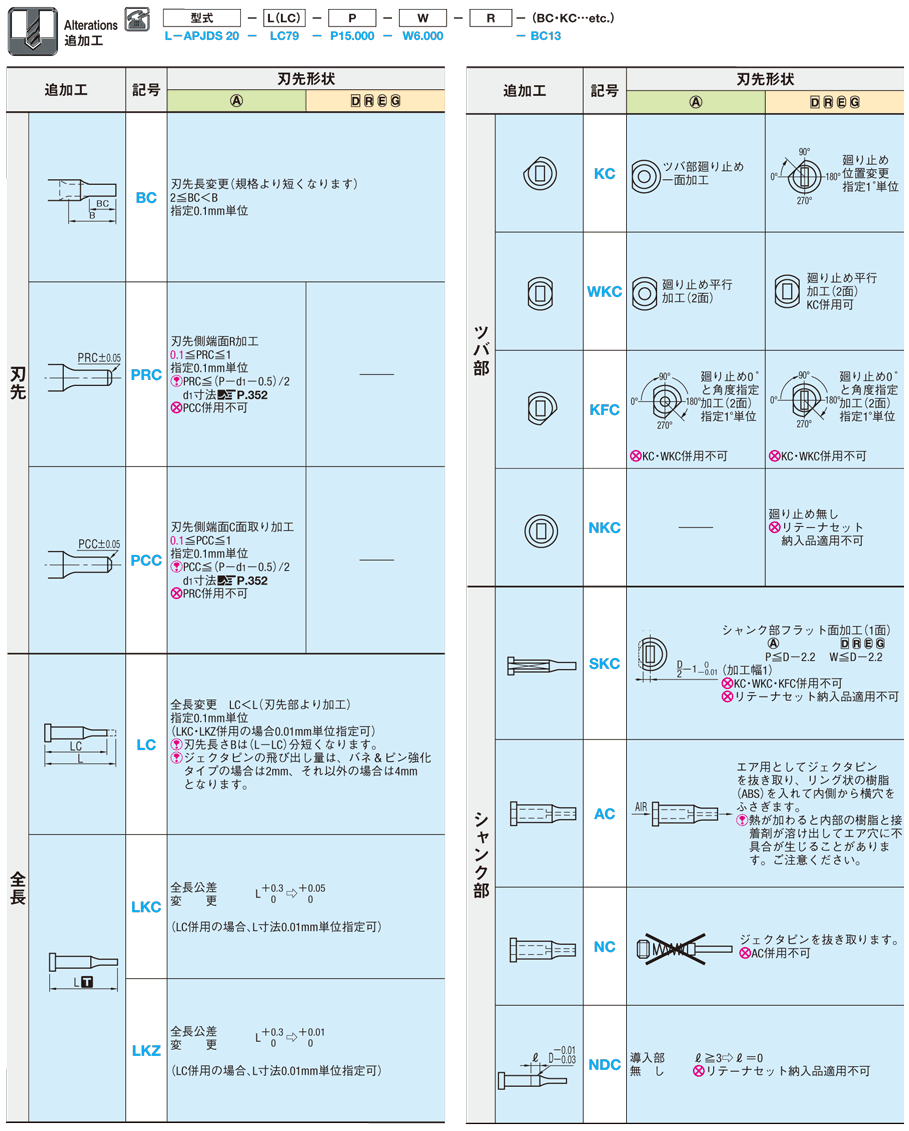

追加工

厚板打抜き用ジェクタパンチ　ラップ仕上げ

P.352

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ
型番
ジェクタ
刃先形状
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
+0.005/0
L
8
4 ～ 7.99
60 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
8
4 ～ 7.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
10
5 ～ 9.99
60 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
10
5 ～ 9.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
13
6 ～ 12.99
60 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
13
6 ～ 12.99
-
43 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
16
10 ～ 15.99
70 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
16
10 ～ 15.99
-
47 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
20
13 ～ 19.99
70 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
20
13 ～ 19.99
-
47 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
25
18 ～ 24.99
70 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
L
25
18 ～ 24.99
-
47 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
8
4 ～ 7.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
8
4 ～ 7.99
-
44 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
10
5 ～ 9.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
10
5 ～ 9.99
-
44 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
13
6 ～ 12.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
13
6 ～ 12.99
-
44 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
16
10 ～ 15.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
16
10 ～ 15.99
-
44 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
20
13 ～ 19.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
20
13 ～ 19.99
-
44 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
25
18 ～ 24.99
50 ～ 130
-
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
丸形
+0.005/0
S
25
18 ～ 24.99
-
44 ～ 129.9
-
-
10

1個

-( - )

2日目

一部当日出荷可能

標準タイプ
長方形
+0.005/0
L
8
4 ～ 7.97
60 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
8
4 ～ 7.97
-
43 ～ 129.9
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
10
5 ～ 5.97
60 ～ 130
-
-
5 ～ 5.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
10
5 ～ 5.97
-
43 ～ 129.9
-
5 ～ 5.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
13
6 ～ 12.97
60 ～ 130
-
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
13
6 ～ 12.97
-
43 ～ 129.9
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
16
6 ～ 15.97
70 ～ 130
-
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
16
6 ～ 15.97
-
47 ～ 129.9
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
20
6 ～ 19.97
70 ～ 130
-
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
20
6 ～ 19.97
-
47 ～ 129.9
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
25
6 ～ 24.97
70 ～ 130
-
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
L
25
6 ～ 24.97
-
47 ～ 129.9
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
8
4 ～ 7.97
50 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
8
4 ～ 7.97
-
44 ～ 129.9
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
10
5 ～ 5.97
50 ～ 130
-
-
5 ～ 5.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
10
5 ～ 5.97
-
44 ～ 129.9
-
5 ～ 5.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
13
6 ～ 12.97
50 ～ 130
-
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
13
6 ～ 12.97
-
44 ～ 129.9
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
16
6 ～ 15.97
50 ～ 130
-
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
16
6 ～ 15.97
-
44 ～ 129.9
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
20
6 ～ 19.97
50 ～ 130
-
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
20
6 ～ 19.97
-
44 ～ 129.9
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
25
6 ～ 24.97
50 ～ 130
-
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
+0.005/0
S
25
6 ～ 24.97
-
44 ～ 129.9
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
8
4 ～ 7.97
60 ～ 130
-
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
8
4 ～ 7.97
-
43 ～ 129.9
-
4 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
10
5 ～ 5.97
60 ～ 130
-
-
5 ～ 5.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
10
5 ～ 5.97
-
43 ～ 129.9
-
5 ～ 5.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
13
6 ～ 12.97
60 ～ 130
-
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
13
6 ～ 12.97
-
43 ～ 129.9
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
16
6 ～ 15.97
70 ～ 130
-
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
16
6 ～ 15.97
-
47 ～ 129.9
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
20
6 ～ 19.97
70 ～ 130
-
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
20
6 ～ 19.97
-
47 ～ 129.9
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
25
6 ～ 24.97
70 ～ 130
-
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
+0.005/0
L
25
6 ～ 24.97
-
47 ～ 129.9
-
6 ～ 24.97
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ

Loading...

詳細情報

基本情報

刃先にラップ仕上げを施し刃先面粗さを向上させた、厚板打ち抜き用ジェクタパンチです。ハイテン材の打ち抜きなど、パンチつば部の破損が懸念される場合にお勧めです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

厚板打抜き用ジェクタパンチ　ラップ仕上げ

厚板打抜き用ジェクタパンチ　ラップ仕上げ

    厚板打抜き用ジェクタパンチ

    厚板打抜き用ジェクタパンチ

      厚板打抜き用ジェクタパンチ－WPC®処理－

      厚板打抜き用ジェクタパンチ－WPC®処理－

        厚板打抜き用ジェクタパンチ　-TiCNコーティング-

        厚板打抜き用ジェクタパンチ　-TiCNコーティング-

          厚板打抜き用ジェクタパンチ　-α処理®-

          厚板打抜き用ジェクタパンチ　-α処理®-

            厚板打抜き用ジェクタパンチ　-ディコート処理-

            厚板打抜き用ジェクタパンチ　-ディコート処理-

              厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

              厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                厚板打抜き用ジェクタパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

                厚板打抜き用ジェクタパンチ－HXコーティング（TiCNコーティング＋窒化処理）－

                  全長指定・B寸キープ厚板打抜き用ジェクタパンチ

                  全長指定・B寸キープ厚板打抜き用ジェクタパンチ

                    厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                    厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                      全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

                      全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

                        厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

                        厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

                          厚板打抜き用ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）−

                          厚板打抜き用ジェクタパンチ－RXコーティング（Al-Cr系コーティング＋窒化処理）−
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   当日出荷可能 2日目～   当日出荷可能 2日目～   2日目～   お見積り   3日目   2日目～   お見積り   2日目～   当日出荷可能 お見積り   お見積り   2日目～   お見積り
                            厚板打抜き用有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            材質 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼
                            表面処理 ラップ仕上げ なし WPC TiCN（XCN)コーティング α処理 ディコート HWコーティング HXコーティング なし RWコーティング α処理 TiCN（XCN)コーティング RXコーティング
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            厚板打抜き用ジェクタパンチ　ラップ仕上げのレビュー

                            この商品のレビューはありません レビューを書く

                            厚板打ち抜き用パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
