厚板打抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理
-
- 厚板打抜き用有無：
- 有
-
- 先端形状：
- 1段
-
- 材質：
- 粉末ハイス鋼
-
- 表面処理：
- TiCN（XCN)コーティング
-
- シャンク(取付部)形状：
- 標準
-
- T（ツバ厚/板厚）(mm)：
- 8
商品情報
外形図・製品仕様
ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
刃先端面の研磨はコーティング前に行っております。
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。
| シャンク径 D公差 | 材質 硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | 粉末ハイス鋼 64～67HRC 表面3000HV | H-LFAPJ バネ&ピン 強化タイプ H-LFAPJV |
|
L＞S |
| D +0.005/0 | AH-LFAPJ バネ&ピン 強化タイプ AH-LFAPJV | |||
シャンク径公差Dはm5・ +0.005/0 選択
規格表
| 型式 | L 指定0.1mm単位 | 指定0.01mm単位 | 0.01mm | B | H | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||
| Type | 刃先形状 | B 刃先長さ | D | |||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||
| Dm5 H-LFAPJ バネ&ピン強化タイプ H-LFAPJV D +0.005/0 AH-LFAPJ バネ&ピン強化タイプ AH-LFAPJV |
|
| 8 | 60.0～130.0 バネ&ピン強化タイプ 70.0～100.0 | 4.00～7.99 | 7.97 | 4.00 |
| 13 | 13 |
| 10 | 5.00～9.99 | 9.97 | 5.00 | 15 | ||||||
| 13 | 6.00～12.99 | 12.97 | 6.00 | 18 | ||||||
| 16 | 70.0～130.0 バネ&ピン強化タイプ 80.0～100.0 | 10.00～15.99 | 15.97 | 6.00 | 19 | 21 | ||||
| 20 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||
| 25 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||
| 8 | 70.0～130.0 バネ&ピン強化タイプ 70.0～100.0 | 4.00～7.99 | 7.97 | 4.00 | 19 | 13 | |||
| 10 | 5.00～9.99 | 9.97 | 5.00 | 15 | ||||||
| 13 | 6.00～12.99 | 12.97 | 6.00 | 18 | ||||||
| 16 | 80.0～130.0 バネ&ピン強化タイプ 80.0～100.0 | 10.00～15.99 | 15.97 | 6.00 | 25 | 21 | ||||
| 20 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||
| 25 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||
| H-LFAPJV・AH-LFAPJVのばね定数は、H-LFAPJ、AH-LFAPJの2倍です。 | |
 ：P＞D -0.03 ℓ＝0 | 刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
 ：P・K＞D -0.05ℓ＝0 | 刃先形状 でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| ジェクタ穴は、厚板打ち抜き用ジェクタパンチブランクに準じます。P.352 | |
注文例
出荷日

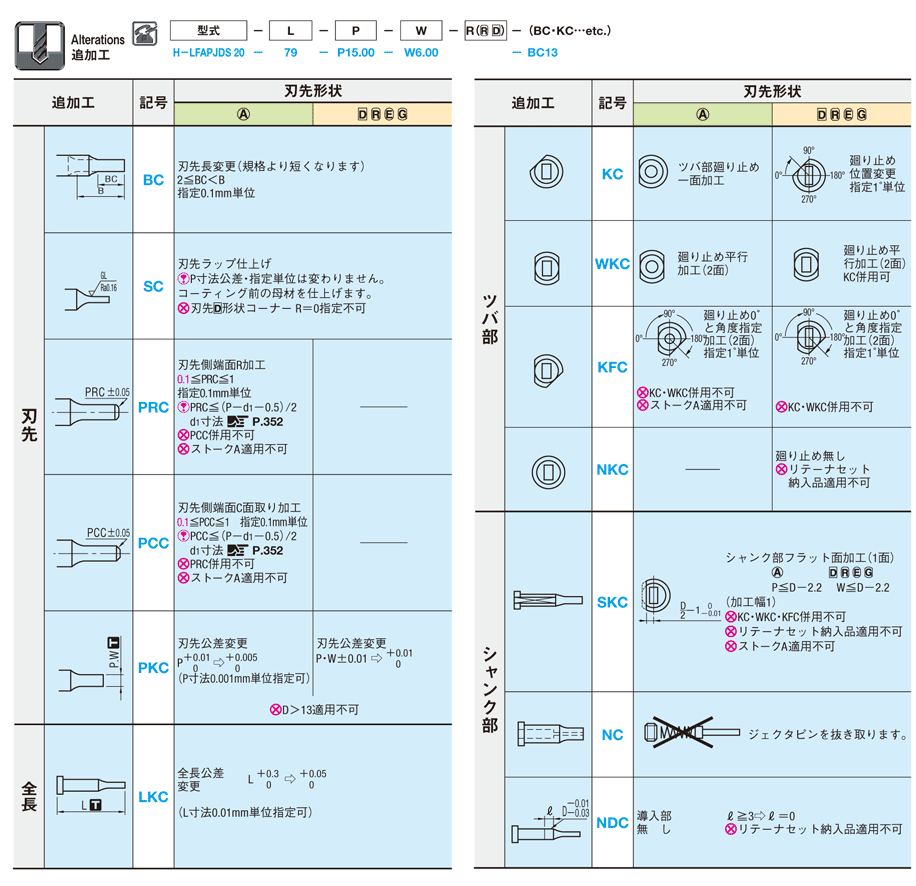

追加工
関連情報
・一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保たれます。
・B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとしてご利用いただけます。
型番リスト
| 型番 |
ジェクタ |
刃先形状 |
シャンク径D公差 |
B（刃先長さ） |
D（シャンク径）(mm) |
P(刃先寸法)(mm) |
L(全長)(mm) |
R(刃先コーナーR)(mm) |
W(刃先寸法)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
標準タイプ
|
丸形
|
+0.005/0
|
L
|
8
|
4 ～ 7.99
|
70 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
L
|
10
|
5 ～ 9.99
|
70 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
L
|
13
|
6 ～ 12.99
|
70 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
L
|
16
|
10 ～ 15.99
|
80 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
L
|
20
|
13 ～ 19.99
|
80 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
L
|
25
|
18 ～ 24.99
|
80 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
S
|
8
|
4 ～ 7.99
|
60 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
S
|
10
|
5 ～ 9.99
|
60 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
S
|
13
|
6 ～ 12.99
|
60 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
S
|
16
|
10 ～ 15.99
|
70 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
S
|
20
|
13 ～ 19.99
|
70 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
丸形
|
+0.005/0
|
S
|
25
|
18 ～ 24.99
|
70 ～ 130
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
L
|
8
|
4 ～ 7.97
|
70 ～ 130
|
-
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
L
|
10
|
5 ～ 9.97
|
70 ～ 130
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
L
|
13
|
6 ～ 12.97
|
70 ～ 130
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
L
|
16
|
6 ～ 15.97
|
80 ～ 130
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
L
|
20
|
6 ～ 19.97
|
80 ～ 130
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
L
|
25
|
6 ～ 24.97
|
80 ～ 130
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
S
|
8
|
4 ～ 7.97
|
60 ～ 130
|
-
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
S
|
10
|
5 ～ 9.97
|
60 ～ 130
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
S
|
13
|
6 ～ 12.97
|
60 ～ 130
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
S
|
16
|
6 ～ 15.97
|
70 ～ 130
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
S
|
20
|
6 ～ 19.97
|
70 ～ 130
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
+0.005/0
|
S
|
25
|
6 ～ 24.97
|
70 ～ 130
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
L
|
8
|
4 ～ 7.97
|
70 ～ 130
|
-
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
L
|
10
|
5 ～ 9.97
|
70 ～ 130
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
L
|
13
|
6 ～ 12.97
|
70 ～ 130
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
L
|
16
|
6 ～ 15.97
|
80 ～ 130
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
L
|
20
|
6 ～ 19.97
|
80 ～ 130
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
L
|
25
|
6 ～ 24.97
|
80 ～ 130
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
S
|
8
|
4 ～ 7.97
|
60 ～ 130
|
-
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
S
|
10
|
5 ～ 9.97
|
60 ～ 130
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
S
|
13
|
6 ～ 12.97
|
60 ～ 130
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
S
|
16
|
6 ～ 15.97
|
70 ～ 130
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
S
|
20
|
6 ～ 19.97
|
70 ～ 130
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
楕円形
|
+0.005/0
|
S
|
25
|
6 ～ 24.97
|
70 ～ 130
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
L
|
8
|
4 ～ 7.97
|
70 ～ 130
|
-
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
L
|
10
|
5 ～ 9.97
|
70 ～ 130
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
L
|
13
|
6 ～ 12.97
|
70 ～ 130
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
L
|
16
|
6 ～ 15.97
|
80 ～ 130
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
L
|
20
|
6 ～ 19.97
|
80 ～ 130
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
L
|
25
|
6 ～ 24.97
|
80 ～ 130
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
S
|
8
|
4 ～ 7.97
|
60 ～ 130
|
-
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
S
|
10
|
5 ～ 9.97
|
60 ～ 130
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
S
|
13
|
6 ～ 12.97
|
60 ～ 130
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
S
|
16
|
6 ～ 15.97
|
70 ～ 130
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
S
|
20
|
6 ～ 19.97
|
70 ～ 130
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
両側欠円形
|
+0.005/0
|
S
|
25
|
6 ～ 24.97
|
70 ～ 130
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
L
|
8
|
4 ～ 7.97
|
70 ～ 130
|
0.15 ～ 3.98
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
L
|
10
|
5 ～ 9.97
|
70 ～ 130
|
0.15 ～ 4.98
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
L
|
13
|
6 ～ 12.97
|
70 ～ 130
|
0.15 ～ 6.48
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
L
|
16
|
6 ～ 15.97
|
80 ～ 130
|
0.15 ～ 7.98
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
L
|
20
|
6 ～ 19.97
|
80 ～ 130
|
0.15 ～ 9.98
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
L
|
25
|
6 ～ 24.97
|
80 ～ 130
|
0.15 ～ 12.48
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
S
|
8
|
4 ～ 7.97
|
60 ～ 130
|
0.15 ～ 3.98
|
4 ～ 7.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
S
|
10
|
5 ～ 9.97
|
60 ～ 130
|
0.15 ～ 4.98
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
S
|
13
|
6 ～ 12.97
|
60 ～ 130
|
0.15 ～ 6.48
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
S
|
16
|
6 ～ 15.97
|
70 ～ 130
|
0.15 ～ 7.98
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
S
|
20
|
6 ～ 19.97
|
70 ～ 130
|
0.15 ～ 9.98
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
角R長方形
|
+0.005/0
|
S
|
25
|
6 ～ 24.97
|
70 ～ 130
|
0.15 ～ 12.48
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・任意の全長（L寸）に対して刃先長さ（B寸）が一定に保たれるジェクタパンチです。シャンク部に横穴を設けていないため、
通常の厚板打ち抜き用ジェクタパンチよりもパンチが折損しにくくなります。
【TiCNコーティングとは】
TiCNはプレス金型で広く利用されているコーティングです。刃先の耐摩耗性アップによりパンチ寿命改善が期待できます。
（詳細は「製品データ TiCNコーティングパンチ」をご参照ください）
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
厚板打抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理のレビュー
厚板打ち抜き用パンチカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- プレス金型部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
