全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。　（詳...

詳細情報を確認する

  • 厚板打抜き用有無：
    有
  • 先端形状：
    1段
  • 材質：
    粉末ハイス鋼
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

無料3D-CADライブラリー申し込み受付中

型番

未確定480件の候補があります。

Loading...

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

WPC®処理P.1725

HWコーティングP.1726

•ジェクタ穴詳細は、ジェクタパンチブランクP.350
•ジェクタピン詳細は、ジェクタピンセット P.355

外形図・製品仕様

ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
刃先先端エッジ部は微小Rがつきます。
※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。

シャンク径
D公差		 材質
 硬度		型式
Type刃先形状B
刃先長さ
Dm5WPC®処理
粉末ハイス鋼
64～67HRC
表面1000～1100HV		W-LFAPJ
バネ&ピン強化タイプ
W-LFAPJV

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

刃先長さ（B）
L＞S
HWコーティング
粉末ハイス鋼
64～67HRC
表面3000HV		HW-LFAPJ
バネ&ピン強化タイプ
HW-LFAPJV
D
+0.005/0		WPC®処理
粉末ハイス鋼
64～67HRC
表面1000～1100HV		AW-LFAPJ
バネ&ピン強化タイプ
AW-LFAPJV
HWコーティング
粉末ハイス鋼
64～67HRC
表面3000HV		AHW-LFAPJ
バネ&ピン強化タイプ
AHW-LFAPJV

シャンク径公差Dはm5・ +0.005/0 選択

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）

規格表

型式L
指定0.1mm単位		指定0.01mm単位0.01mmBH

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

Type刃先形状B
刃先長さ		D
min. P max.P・Kmax.P・Wmin.R
Dm5
WPC®処理
W-LFAPJ
バネ&ピン強化タイプ
W-LFAPJV
HWコート処理
HW-LFAPJ
バネ&ピン強化タイプ
HW-LFAPJV


D
+0.005/0
WPC®処理
AW-LFAPJ
バネ&ピン強化タイプ
AW-LFAPJV
HWコート処理
AHW-LFAPJ
バネ&ピン強化タイプ
AHW-LFAPJV

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

860.0～130.0
バネ&ピン強化タイプ
70.0～100.0		4.00～7.997.974.00

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

1313
105.00～9.999.975.0015
136.00～12.9912.976.0018
1670.0～130.0
バネ&ピン強化タイプ
80.0～100.0		10.00～15.9915.976.001921
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理）

870.0～130.0
バネ&ピン強化タイプ
70.0～100.0		4.00～7.997.974.001913
105.00～9.999.975.0015
136.00～12.9912.976.0018
1680.0～130.0
バネ&ピン強化タイプ
80.0～100.0		10.00～15.9915.976.002521
2013.00～19.9919.976.0025
2518.00～24.9924.976.0030
W-LFAPJV, AW-LFAPJV, HW-LFAPJV, AHW-LFAPJVのばね定数は、W-LFAPJ, AW-LFAPJ, HW-LFAPJ, AHW-LFAPJの2倍です。
全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理） ：P＞D -0.03 ℓ＝0刃先形状全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理） でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理） ：P・K＞D -0.05ℓ＝0刃先形状全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング+WPC®処理） でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
ジェクタ穴は、厚板打ち抜き用ジェクタパンチブランクに準じます。P.352

注文例

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）

出荷日

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）

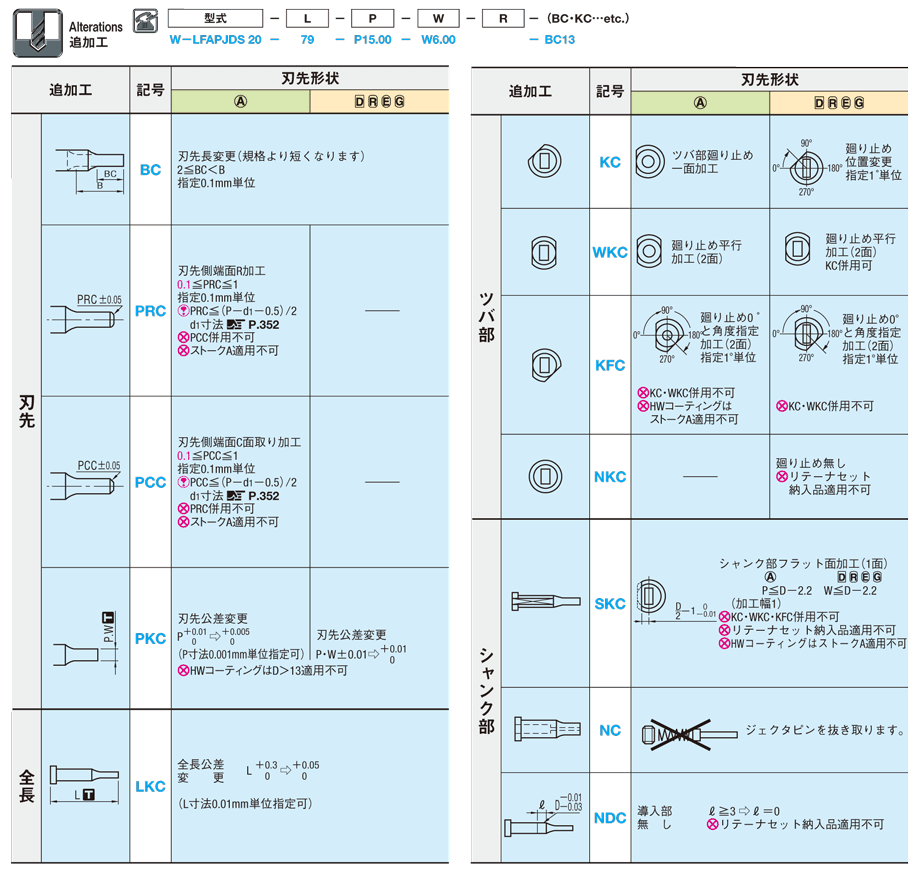

追加工

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）

P.352

関連情報

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）

・一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保たれます。
・B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとしてご利用いただけます。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ
型番
ジェクタ
刃先形状
表面処理
シャンク径D公差
B（刃先長さ）
D（シャンク径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
R(刃先コーナーR)(mm)
W(刃先寸法)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準タイプ
丸形
HWコーティング
+0.005/0
L
8
4 ～ 7.99
70 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
L
10
5 ～ 9.99
70 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
L
13
6 ～ 12.99
70 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
L
16
10 ～ 15.99
80 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
L
20
13 ～ 19.99
80 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
L
25
18 ～ 24.99
80 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
S
8
4 ～ 7.99
60 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
S
10
5 ～ 9.99
60 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
S
13
6 ～ 12.99
60 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
S
16
10 ～ 15.99
70 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
S
20
13 ～ 19.99
70 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
丸形
HWコーティング
+0.005/0
S
25
18 ～ 24.99
70 ～ 130
-
-
10

1個

-( - )

2日目

標準タイプ
長方形
HWコーティング
+0.005/0
L
8
4 ～ 7.99
70 ～ 130
-
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
L
10
5 ～ 9.99
70 ～ 130
-
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
L
13
6 ～ 12.99
70 ～ 130
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
L
16
10 ～ 15.99
80 ～ 130
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
L
20
13 ～ 19.99
80 ～ 130
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
L
25
18 ～ 24.99
80 ～ 130
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
S
8
4 ～ 7.99
60 ～ 130
-
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
S
10
5 ～ 9.99
60 ～ 130
-
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
S
13
6 ～ 12.99
60 ～ 130
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
S
16
10 ～ 15.99
70 ～ 130
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
S
20
13 ～ 19.99
70 ～ 130
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
長方形
HWコーティング
+0.005/0
S
25
18 ～ 24.99
70 ～ 130
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
L
8
4 ～ 7.99
70 ～ 130
-
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
L
10
5 ～ 9.99
70 ～ 130
-
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
L
13
6 ～ 12.99
70 ～ 130
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
L
16
10 ～ 15.99
80 ～ 130
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
L
20
6 ～ 19.97
80 ～ 130
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
L
25
18 ～ 24.99
80 ～ 130
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
S
8
4 ～ 7.99
60 ～ 130
-
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
S
10
5 ～ 9.99
60 ～ 130
-
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
S
13
6 ～ 12.99
60 ～ 130
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
S
16
10 ～ 15.99
70 ～ 130
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
S
20
13 ～ 19.99
70 ～ 130
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
楕円形
HWコーティング
+0.005/0
S
25
18 ～ 24.99
70 ～ 130
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
L
8
4 ～ 7.99
70 ～ 130
-
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
L
10
5 ～ 9.99
70 ～ 130
-
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
L
13
6 ～ 12.99
70 ～ 130
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
L
16
10 ～ 15.99
80 ～ 130
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
L
20
13 ～ 19.99
80 ～ 130
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
L
25
18 ～ 24.99
80 ～ 130
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
S
8
4 ～ 7.99
60 ～ 130
-
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
S
10
5 ～ 9.99
60 ～ 130
-
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
S
13
6 ～ 12.99
60 ～ 130
-
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
S
16
10 ～ 15.99
70 ～ 130
-
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
S
20
13 ～ 19.99
70 ～ 130
-
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
両側欠円形
HWコーティング
+0.005/0
S
25
18 ～ 24.99
70 ～ 130
-
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
L
8
4 ～ 7.99
70 ～ 130
0.15 ～ 3.98
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
L
10
5 ～ 9.99
70 ～ 130
0.15 ～ 4.98
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
L
13
6 ～ 12.99
70 ～ 130
0.15 ～ 6.48
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
L
16
10 ～ 15.99
80 ～ 130
0.15 ～ 7.98
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
L
20
13 ～ 19.99
80 ～ 130
0.15 ～ 9.98
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
L
25
18 ～ 24.99
80 ～ 130
0.15 ～ 12.48
6 ～ 24.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
S
8
4 ～ 7.99
60 ～ 130
0.15 ～ 3.98
3 ～ 7.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
S
10
5 ～ 9.99
60 ～ 130
0.15 ～ 4.98
3 ～ 9.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
S
13
6 ～ 12.99
60 ～ 130
0.15 ～ 6.48
6 ～ 12.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
S
16
10 ～ 15.99
70 ～ 130
0.15 ～ 7.98
6 ～ 15.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
S
20
13 ～ 19.99
70 ～ 130
0.15 ～ 9.98
6 ～ 19.97
10

1個

-( - )

3日目

標準タイプ
角R長方形
HWコーティング
+0.005/0
S
25
18 ～ 24.99
70 ～ 130
0.15 ～ 12.48
6 ～ 24.97
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ

Loading...

詳細情報

基本情報

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・任意の全長（L寸）に対して刃先長さ（B寸）が一定に保たれるジェクタパンチです。シャンク部に横穴を設けていないため、
　通常の厚板打ち抜き用ジェクタパンチよりもパンチが折損しにくくなります。
【HWコーティングとは】
　TiCNコーティングの下地にWPC処理を施して、TiCN膜の密着性を改善したコーティングです。
　コーティング膜が剥がれにくくなることで、従来のTiCNよりパンチの寿命アップが期待できます。
　（詳細は「製品データ WPC処理・HWコーティングパンチ」をご参照ください）

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング

全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティング

    厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

    厚板打抜き用ジェクタパンチ　全長指定・B寸キープ・コーティングTiCN処理

      全長指定・B寸キープ厚板打抜き用ジェクタパンチ

      全長指定・B寸キープ厚板打抜き用ジェクタパンチ

        全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

        全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-α処理®-

          全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-RWコーティング-

          全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-RWコーティング-

            全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-RXコーティング・HXコーティング-

            全長指定・B寸キープ厚板打抜き用ジェクタパンチ　-RXコーティング・HXコーティング-

              厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

              厚板打抜き用ジェクタパンチ－HWコーティング（TiCNコーティング＋WPC®処理）－

                厚板打抜き用ジェクタパンチ－WPC®処理－

                厚板打抜き用ジェクタパンチ－WPC®処理－

                  厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

                  厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－

                    厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                    厚板打抜き用ジェクタパンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-

                      厚板打抜き用ジェクタパンチ

                      厚板打抜き用ジェクタパンチ

                        厚板打抜き用ジェクタパンチ　-TiCNコーティング-

                        厚板打抜き用ジェクタパンチ　-TiCNコーティング-

                          厚板打抜き用ジェクタパンチ　-α処理®-

                          厚板打抜き用ジェクタパンチ　-α処理®-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   2日目～   2日目～   当日出荷可能 お見積り   お見積り   お見積り   2日目～   2日目～   2日目～   お見積り   2日目～   当日出荷可能 2日目～   お見積り
                            厚板打抜き用有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            先端形状 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段 1段
                            材質 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 SKH51相当 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼 粉末ハイス鋼
                            シャンク(取付部)形状 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準
                            T（ツバ厚/板厚）(mm) 8 8 8 8 8 8 8 8 12 8 8 8 8

                            全長指定・B寸キープ厚板打抜き用ジェクタパンチ -WPC®処理・HWコーティングのレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            金型用
                            評価 4.0満足度：4.02023/04/17
                            自社で金型用に継続して使用しています。『座』の部分が厚く、折れることがなく良好に使用できています。今後も使い続けると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            厚板打ち抜き用パンチカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            プレス金型部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
