厚板打抜き用ノック穴付ジェクタパンチ ノーマル
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...
(i)ご注意
- 全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。
商品情報
•ジェクタ穴詳細は、ジェクタパンチブランク P.350
•ジェクタピン詳細は、ジェクタピンセット P.355
外形図・製品仕様
ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
付属品 MS6-25
| シャンク径 D公差 | 材質 硬度 | 型式 | |||
|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ノック穴付 | ||
| Dm5 | SKH51相当 61～64HRC | AHJ バネ&ピン強化タイプ AHJV |
|
L＞S | -C |
規格表
| 型式 | L | 指定0.01mm単位 | B | H | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| |||||||||||||||||
| Type | 刃先形状 | B 刃先長さ | ノック穴付 | D | |||||||||||||||
| min.Pmax. | P・Kmax. | P・Wmin. | R | ||||||||||||||||
| AHJ バネ&ピン強化タイプ AHJV | |
| -C | 10 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 5.00～9.99 | 9.97 | 5.00 |
| 13 | 15 | |
| 13 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00～12.99 | 12.97 | 6.00 | 18 | |||||||
| 16 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00～15.99 | 15.97 | 6.00 | 19 | 21 | ||||||
| 20 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00～19.99 | 19.97 | 6.00 | 25 | |||||||
| 25 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00～24.99 | 24.97 | 6.00 | 30 | |||||||
| 32 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 20.00～31.99 | 31.97 | 7.00 | 37 | ||||||||
| 38 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 28.00～37.99 | 37.97 | 8.00 | 43 | ||||||||
| 45 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 35.00～44.99 | 44.97 | 9.00 | 50 | ||||||||
| 10 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 5.00～9.99 | 9.97 | 5.00 | 19 | 15 | |||||
| 13 | （60） | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00～12.99 | 12.97 | 6.00 | 18 | |||||||
| 16 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00～15.99 | 15.97 | 6.00 | 25 | 21 | |||||||
| 20 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00～19.99 | 19.97 | 6.00 | 25 | ||||||||
| 25 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00～24.99 | 24.97 | 6.00 | 30 | ||||||||
| 32 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 20.00～31.99 | 31.97 | 7.00 | 37 | ||||||||
| 38 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 28.00～37.99 | 37.97 | 8.00 | 43 | ||||||||
| 45 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 35.00～44.99 | 44.97 | 9.00 | 50 | ||||||||
| AHJVのばね定数は、AHJの約2倍です。 | |
 ：P＞D -0.03 ℓ＝0 | 刃先形状 でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
 ：P・K＞D -0.05ℓ＝0 | 刃先形状 でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| L（60）B＝8 全長が（60）の場合、刃先長さは一律8mmになります。 | |
注文例
出荷日

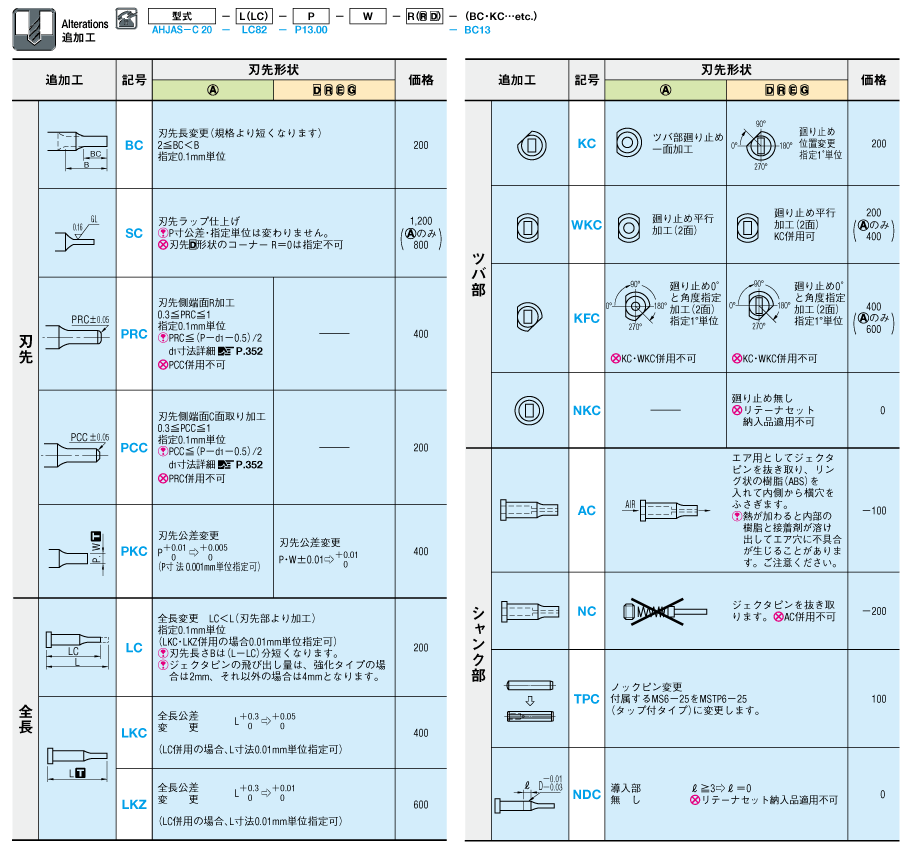

追加工
関連情報
■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。
型番リスト
| 型番 |
ジェクタ |
刃先形状 |
B（刃先長さ） |
D（シャンク径）(mm) |
P(刃先寸法)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) |
R(刃先コーナーR)(mm) |
W(刃先寸法)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
標準タイプ
|
丸形
|
L
|
10
|
5 ～ 9.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
10
|
5 ～ 9.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
13
|
6 ～ 12.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
13
|
6 ～ 12.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
16
|
10 ～ 15.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
16
|
10 ～ 15.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
20
|
13 ～ 19.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
20
|
13 ～ 19.99
|
-
|
47 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
25
|
18 ～ 24.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
25
|
18 ～ 24.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
32
|
20 ～ 31.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
32
|
20 ～ 31.99
|
-
|
47 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
38
|
28 ～ 37.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
38
|
28 ～ 37.99
|
-
|
47 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
45
|
35 ～ 44.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
L
|
45
|
35 ～ 44.99
|
-
|
47 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
10
|
5 ～ 9.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
10
|
5 ～ 9.99
|
-
|
54 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
13
|
6 ～ 12.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
13
|
6 ～ 12.99
|
-
|
54 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
16
|
10 ～ 15.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
16
|
10 ～ 15.99
|
-
|
54 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
20
|
13 ～ 19.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
20
|
13 ～ 19.99
|
-
|
54 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
25
|
18 ～ 24.99
|
60 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
25
|
18 ～ 24.99
|
-
|
54 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 2日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
32
|
20 ～ 31.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
32
|
20 ～ 31.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
38
|
28 ～ 37.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
38
|
28 ～ 37.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
45
|
35 ～ 44.99
|
70 ～ 130
|
-
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
丸形
|
S
|
45
|
35 ～ 44.99
|
-
|
53 ～ 129.9
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
10
|
5 ～ 9.97
|
60 ～ 130
|
-
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
10
|
5 ～ 9.97
|
-
|
53 ～ 129.9
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
13
|
6 ～ 12.97
|
60 ～ 130
|
-
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
13
|
6 ～ 12.97
|
-
|
53 ～ 129.9
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
16
|
6 ～ 15.97
|
70 ～ 130
|
-
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
16
|
6 ～ 15.97
|
-
|
53 ～ 129.9
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
20
|
6 ～ 19.97
|
70 ～ 130
|
-
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
20
|
6 ～ 19.97
|
-
|
53 ～ 129.9
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
25
|
6 ～ 24.97
|
70 ～ 130
|
-
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
25
|
6 ～ 24.97
|
-
|
53 ～ 129.9
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
L
|
32
|
7 ～ 31.97
|
70 ～ 130
|
-
|
-
|
7 ～ 31.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
L
|
32
|
7 ～ 31.97
|
-
|
47 ～ 129.9
|
-
|
7 ～ 31.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
L
|
38
|
8 ～ 37.97
|
70 ～ 130
|
-
|
-
|
8 ～ 37.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
L
|
38
|
8 ～ 37.97
|
-
|
47 ～ 129.9
|
-
|
8 ～ 37.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
L
|
45
|
9 ～ 44.97
|
70 ～ 130
|
-
|
-
|
9 ～ 44.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
L
|
45
|
9 ～ 44.97
|
-
|
47 ～ 129.9
|
-
|
9 ～ 44.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
S
|
10
|
5 ～ 9.97
|
60 ～ 130
|
-
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
10
|
5 ～ 9.97
|
-
|
54 ～ 129.9
|
-
|
5 ～ 9.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
13
|
6 ～ 12.97
|
60 ～ 130
|
-
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
13
|
6 ～ 12.97
|
-
|
54 ～ 129.9
|
-
|
6 ～ 12.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
16
|
6 ～ 15.97
|
60 ～ 130
|
-
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
16
|
6 ～ 15.97
|
-
|
54 ～ 129.9
|
-
|
6 ～ 15.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
20
|
6 ～ 19.97
|
60 ～ 130
|
-
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
20
|
6 ～ 19.97
|
-
|
54 ～ 129.9
|
-
|
6 ～ 19.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
25
|
6 ～ 24.97
|
60 ～ 130
|
-
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
25
|
6 ～ 24.97
|
-
|
54 ～ 129.9
|
-
|
6 ～ 24.97
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
標準タイプ
|
長方形
|
S
|
32
|
7 ～ 31.97
|
70 ～ 130
|
-
|
-
|
7 ～ 31.97
| 10 | 1個 | -( -
) | 3日目 | |
標準タイプ
|
長方形
|
S
|
32
|
7 ～ 31.97
|
-
|
53 ～ 129.9
|
-
|
7 ～ 31.97
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチリテーナを用いる場合に便利です。
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・D32～D45までサイズ拡大しました！
(i)ご注意
- 全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
厚板打ち抜き用ノック穴付パンチカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- プレス金型部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
