キー溝付パンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.327

規格拡大

評価 4.3平均満足度4.3 この商品のレビューをみる（6件）

通常価格(税別): -

税込価格: -

つばの代わりにキーで保持するタイプのパンチです。ショルダーパンチに比べ、パンチ...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
ジェクタ：

なし
表面処理：

なし
シャンク(取付部)形状：

キー溝付

無料3D-CADライブラリー申し込み受付中

型番

未確定5,322件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKD11相当 60～63HRC	SK		刃先長さ（B） X＞L＞S
	SKH51相当 61～64HRC	SHK
	粉末ハイス鋼 64～67HRC	PK
D +0.005/0	SKD11相当 60～63HRC	A-SK
	SKH51相当 61～64HRC	A-SHK
	粉末ハイス鋼 64～67HRC	A-PK

シャンク径公差Dはm5・ +0.005/0選択

規格表

型式				L							指定0.01mm単位				0.1mm単位	B	U キー溝深さ
型式															T
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） SK SHK PK （D +0.005/0） A-SK A-SHK A-PK			3	40	50	60	70	80			1.00～2.99	-	-		T＞5.0 ※	8	0.5
			4	40	50	60	70	80			1.00～3.99	3.97	1.00
			5	40	50	60	70	80			2.00～4.99	4.97	1.20
			6	40	50	60	70	80			2.00～5.99	5.97	1.50				1.0
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	2.00			13	1.5
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	2.50
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	3.00
			16	（40）	50	60	70	80	90	100	10.00～15.99	15.97	4.00			19
			3		50	60	70	80			1.00～2.99	-	-			13	0.5
			4		50	60	70	80			1.00～3.99	3.97	2.00
			5		50	60	70	80			2.00～4.99	4.97	2.00
			6		50	60	70	80			2.00～5.99	5.97	2.00				1.0
			8		50	60	70	80	90	100	3.00～7.99	7.97	2.50			19	1.5
			10		50	60	70	80	90	100	3.00～9.99	9.97	2.50
			13		50	60	70	80	90	100	6.00～12.99	12.97	3.00
			16			60	70	80	90	100	10.00～15.99	15.97	4.00			25
			3		50	60	70	80			1.20～2.99	-	-			19	0.5
			4		50	60	70	80			1.20～3.99	3.97	2.00			19
			5			60	70	80			2.00～4.99	4.97	3.50			25
			6			60	70	80			2.00～5.99	5.97	3.50			25	1.0
			8			60	70	80	90	100	3.00～7.99	7.97	5.00			30	1.5
			10			60	70	80	90	100	3.00～9.99	9.97	5.00
			13			60	70	80	90	100	6.00～12.99	12.97	5.00
			16			60	70	80	90	100	10.00～15.99	-	-			40

※キー溝不要の場合は、T寸法指示は全長Lと同じ寸法でご指示ください。
L（40）B＝8 全長が（40）の場合、刃先長さは一律8mmになります。

注文例

出荷日

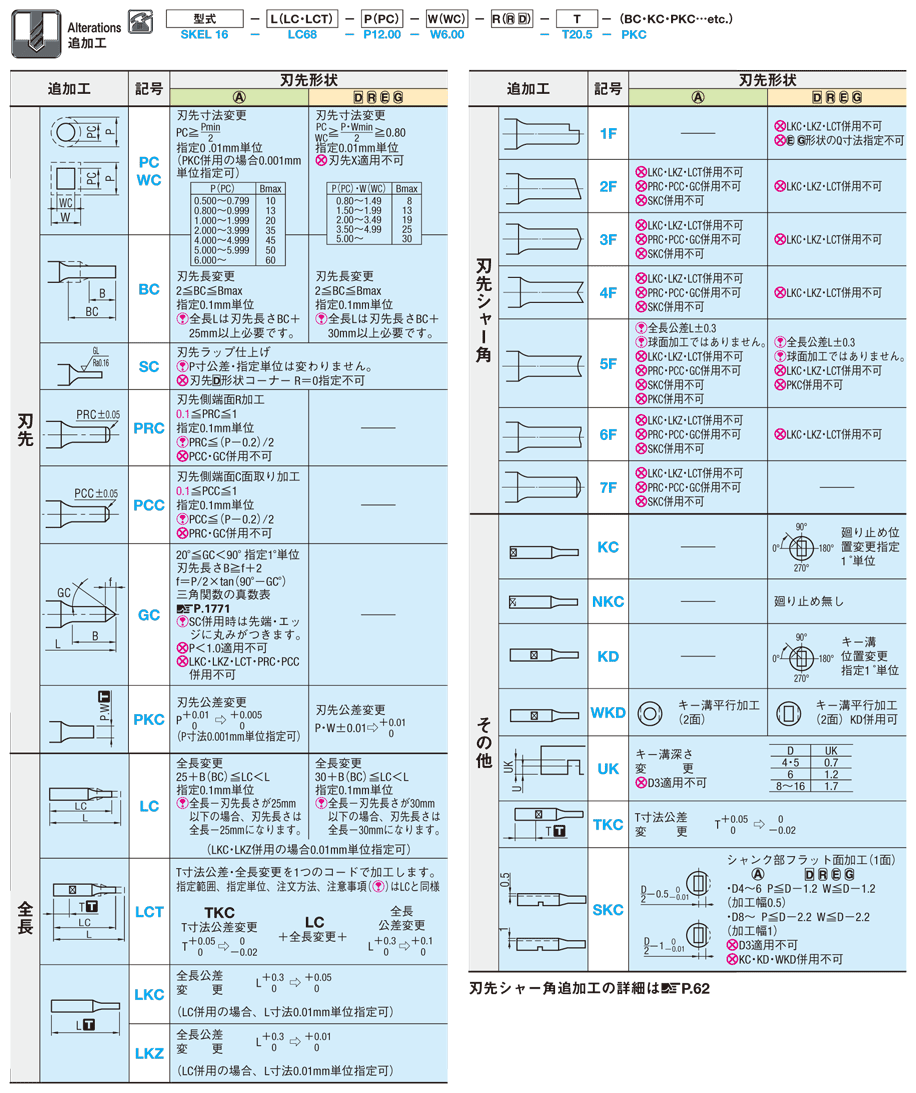

追加工

P.1771
P.62

型番リスト

表示件数:

型番	刃先形状	材質	シャンク径D公差	B（刃先長さ）	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	T(キー溝位置)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A-PKAL3-[50-80/10]-P[1-2.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	50 ～ 80	-	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL3-[50-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	3	-	50 ～ 80	-	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL3-LC[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	27 ～ 79.9	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL3-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	3	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL3-LCT[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	3	1 ～ 2.99	-	-	27 ～ 79.9	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL3-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	3	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL4-[50-80/10]-P[1-3.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	50 ～ 80	-	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL4-[50-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	4	-	50 ～ 80	-	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL4-LC[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	27 ～ 79.9	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL4-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	4	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL4-LCT[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	4	1 ～ 3.99	-	-	27 ～ 79.9	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL4-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	4	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL5-[50-80/10]-P[2-4.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	50 ～ 80	-	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL5-[50-80/10]-PC[1-1.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	5	-	50 ～ 80	-	-	1 ～ 1.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL5-LC[27-79.9/0.1]-P[2-4.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	27 ～ 79.9	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL5-LC[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	5	-	-	27 ～ 79.9	-	1 ～ 1.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL5-LCT[27-79.9/0.1]-P[2-4.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	5	2 ～ 4.99	-	-	27 ～ 79.9	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL5-LCT[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	5	-	-	-	27 ～ 79.9	1 ～ 1.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL6-[50-80/10]-P[2-5.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	-	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL6-[50-80/10]-PC[1-1.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	6	-	50 ～ 80	-	-	1 ～ 1.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL6-LC[27-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	27 ～ 79.9	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL6-LC[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	6	-	-	27 ～ 79.9	-	1 ～ 1.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL6-LCT[27-79.9/0.1]-P[2-5.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	6	2 ～ 5.99	-	-	27 ～ 79.9	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL6-LCT[27-79.9/0.1]-PC[1-1.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	L	6	-	-	-	27 ～ 79.9	1 ～ 1.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAL8-[50-100/10]-P[3-7.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL8-[50-100/10]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	8	-	50 ～ 100	-	-	1.5 ～ 2.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL8-LC[27-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	27 ～ 99.9	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	8	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL8-LCT[27-99.9/0.1]-P[3-7.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	8	3 ～ 7.99	-	-	27 ～ 99.9	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	8	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL10-[50-100/10]-P[3-9.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL10-[50-100/10]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	10	-	50 ～ 100	-	-	1.5 ～ 2.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL10-LC[27-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	27 ～ 99.9	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	10	-	-	27 ～ 99.9	-	1.5 ～ 2.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL10-LCT[27-99.9/0.1]-P[3-9.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	10	3 ～ 9.99	-	-	27 ～ 99.9	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	10	-	-	-	27 ～ 99.9	1.5 ～ 2.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL13-[50-100/10]-P[6-12.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL13-[50-100/10]-PC[3-5.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	13	-	50 ～ 100	-	-	3 ～ 5.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL13-LC[27-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	27 ～ 99.9	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	13	-	-	27 ～ 99.9	-	3 ～ 5.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL13-LCT[27-99.9/0.1]-P[6-12.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	13	6 ～ 12.99	-	-	27 ～ 99.9	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	13	-	-	-	27 ～ 99.9	3 ～ 5.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL16-[60-100/10]-P[10-15.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	-	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL16-[60-100/10]-PC[5-9.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	16	-	60 ～ 100	-	-	5 ～ 9.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL16-LC[27-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	27 ～ 99.9	-	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	16	-	-	27 ～ 99.9	-	5 ～ 9.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL16-LCT[27-99.9/0.1]-P[10-15.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	16	10 ～ 15.99	-	-	27 ～ 99.9	-	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAL16-LCT[27-99.9/0.1]-PC[5-9.99/0.01]-T[5.1-100/0.1]	A	粉末ハイス鋼	+0.005/0	L	16	-	-	-	27 ～ 99.9	5 ～ 9.99	-	5.1 ～ 100	-	-	10	1個	-( - )	3日目
A-PKAS3-[40-80/10]-P[1-2.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	40 ～ 80	-	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS3-[40-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	3	-	40 ～ 80	-	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS3-LC[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	-	27 ～ 79.9	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS3-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	3	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS3-LCT[27-79.9/0.1]-P[1-2.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	3	1 ～ 2.99	-	-	27 ～ 79.9	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS3-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	3	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS4-[40-80/10]-P[1-3.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	40 ～ 80	-	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS4-[40-80/10]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	4	-	40 ～ 80	-	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS4-LC[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	-	27 ～ 79.9	-	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS4-LC[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	4	-	-	27 ～ 79.9	-	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS4-LCT[27-79.9/0.1]-P[1-3.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	4	1 ～ 3.99	-	-	27 ～ 79.9	-	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目
A-PKAS4-LCT[27-79.9/0.1]-PC[0.5-0.99/0.01]-T[5.1-80/0.1]	A	粉末ハイス鋼	+0.005/0	S	4	-	-	-	27 ～ 79.9	0.5 ～ 0.99	-	5.1 ～ 80	-	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

つばの代わりにキーで保持するタイプのパンチです。ショルダーパンチに比べ、パンチの取り外しが容易です。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品キー溝付パンチ	キー溝付パンチ　-TiCNコーティング-	キー溝付ジェクタパンチ -α処理®-	キー溝付パンチ　－RWコーティング(Al-Cr系コーティング+WPC®処理)-	キー溝付パンチ RPコーティング（Al-Cr系コーティング+α処理（R））	キー溝付パンチ　-RXコーティング・HXコーティング-	キー溝付パンチ　-WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）-	キー溝付ジェクタパンチ　ノーマル・WPC処理	キー溝付パンチ　-DLCコーティング・NWコーティング(DLCコーティング+WPC®処理)－	超硬キー溝付パンチ	ブロックパンチ　－キー溝付－	カス上がり対策アンギュラボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	キー溝付パンチ用固定キー　PS（K・KP・KH）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	171円～
通常出荷日	3日目	3日目	8日目	お見積り	13日目	お見積り	3日目	3日目	お見積り	2日目～	3日目	3日目～	在庫品1日目当日出荷可能
厚板打ち抜き用有無	無	無	無	無	無	無	無	無	無	-	-	-	-
先端形状	1段	1段	1段	1段	1段	1段	1段	1段	1段	-	-	-	-
ジェクタ	なし	なし	標準タイプ	なし	なし	なし	なし	なし	なし	-	-	-	-
表面処理	なし	TiCN	α処理	RWコート	RPコーティング	-	-	-	-	-	-	-	-
シャンク(取付部)形状	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	キー溝付	-	-	-	-

back next

キー溝付パンチのレビュー

評価 4.3 平均満足度：4.3 6件のレビュー

星５

50%
星４

33%
星３

17%
星２

0%
星１

0%

レビューを書く

金型部品

評価 5.0満足度：5.02023/02/15

金型抜き部で使用してます。少しの追加工で使用できるので重宝してます。寸法が合えばそのまま使用できるので便利です

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

順送型孔加工に使用

評価 5.0満足度：5.02022/03/18

薄物加工の順送型で使用しています。
薄いものであれば、SUS材でも問題なく使用できますし、
値段も安いです。

もっと読む閉じる

0人が参考にしています。

製品製造に使用しています

評価 5.0満足度：5.02021/10/27

製品製造に使用しています。以前からずっと継続して使用しているのですが、規格的にも、材質的にも、耐久性等何も問題ありません。納期的にもう少し早かったらいいな程度のことは思いますが、自社で受注後すぐに発注することになるので、その辺の時間的なことは自社でも継続的な課題として考えています。

もっと読む閉じる

0人が参考にしています。

銅材の機械部品のプレス加工に使用

評価 4.0満足度：4.02021/07/21

機械部品のプレス加工に、このキー溝付パンチ(SKRS)を使用しました。加工品の材質は、銅です。刃持ちに関しては、問題ありません。前から使っている商品で、とくに気になる点もありません。

もっと読む閉じる

0人が参考にしています。

ステンレス製のプレス加工品の刃に使用

評価 4.0満足度：4.02021/07/21

順送金型のパンチの刃の部品に、このキー溝付パンチ(PKAS)を使用しました。加工品の材質は、ステンレスです。量産前の試作段階で使っていますが、今のところ、問題なく使用できています。

もっと読む閉じる

0人が参考にしています。

6件全て見る

キー溝付パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

キー溝付パンチ

評価 4.3

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

キー溝付ジェクタパンチ　ノーマル・WPC処理

評価 4.0

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

キー溝付パンチ　-TiCNコーティング-

評価 4.0

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

キー溝付パンチ　-WPC®処理・HWコーティング（TiCNコーティング＋WPC®処理）-

評価 5.0

通常価格(税別)： -

通常出荷日： 3日目
ミスミ

キー溝付パンチ　-RXコーティング・HXコーティング-

評価 0.0

通常価格(税別)： -

通常出荷日： 13日目～
ミスミ

キー溝付パンチ　－RWコーティング(Al-Cr系コーティング+WPC®処理)-

評価 4.0

通常価格(税別)： -

通常出荷日： 4日目
ミスミ

ショルダーパンチ

評価 4.8

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ジェクタパンチ

評価 4.6

通常価格(税別)： -

通常出荷日： 2日目～

当日出荷可能
ミスミ

ストレートパンチ　ノーマル・ラップ仕上げ

評価 4.7

通常価格(税別)： -

通常出荷日： 2日目

当日出荷可能
ミスミ

ジェクタパンチ -TiCNコーティング-

評価 4.5

通常価格(税別)： -

通常出荷日： 2日目～
