ツバ止めパンチ　-ノーマル・TiCNコーティング-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.341

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

つばでパンチを保持し、キー・プレート等で抜け防止する用途を想定したパンチです。...

詳細情報を確認する

厚板打ち抜き用有無：

無
先端形状：

1段
ジェクタ：

なし
刃先形状：

A
材質：

粉末ハイス鋼
シャンク(取付部)形状：

ツバ止め
シャンク径D公差：

+0.005/0

無料3D-CADライブラリー申し込み受付中

型番

未確定456件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ツバ止めパンチ－ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング－

刃先端面の研磨はコーティング前に行っております。
HWコーティング・NWコーティングの刃先先端エッジ部は微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D +0.005/0	粉末ハイス鋼 64～67HRC	ノーマル PHTAL
D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度 3000HV	TiCNコーティング H-PHTAL

規格表

型式				L				指定0.01mm単位 min. P max.	T				指定1mm 単位 B	V	R
Type	刃先形状	B 刃先長さ	D	L				指定0.01mm単位 min. P max.	T				指定1mm 単位 B	V	R
ノーマル PHT TiCNコーティング H-PHT			4	40				0.50（0.70）～2.00	13	16	20		2～6	2	2～3
			4		50			0.50（0.70）～2.00	13	16	20	25	2～6	2	2～3
			5	40				1.00～3.00	13	16	20		2～8	3	10
			5		50	60		1.00～3.00	13	16	20	25	2～8	3
			6	40				1.50～4.00	13	16	20		2～10	4
			6		50	60	70	1.50～4.00	13	16	20	25	2～13	4
			8	40				2.00～6.00	13	16	20		2～10	6
			8		50	60	70	2.00～6.00	13	16	20	25	2～13	6
			10	40				3.00～8.00	13	16	20		2～10	8
			10		50	60	70	3.00～8.00	13	16	20	25	2～13	8
			13	40				3.00～10.00	13	16	20		2～10	11
			13		50	60	70	3.00～10.00	13	16	20	25	2～13	11
			16	40				6.00～13.00	13	16	20		2～10	14
			16		50	60	70	6.00～13.00	13	16	20	25	2～13	14
			20	40				10.00～16.00	13	16	20		2～10	18
			20		50	60	70	10.00～16.00	13	16	20	25	2～13	18
			25	40				13.00～23.00	13	16	20		2～10	23
			25		50	60	70	13.00～23.00	13	16	20	25	2～13	23

[ ! ]P（0.70）→TiCNコーティングはPmin0.70になります。

注文例

出荷日

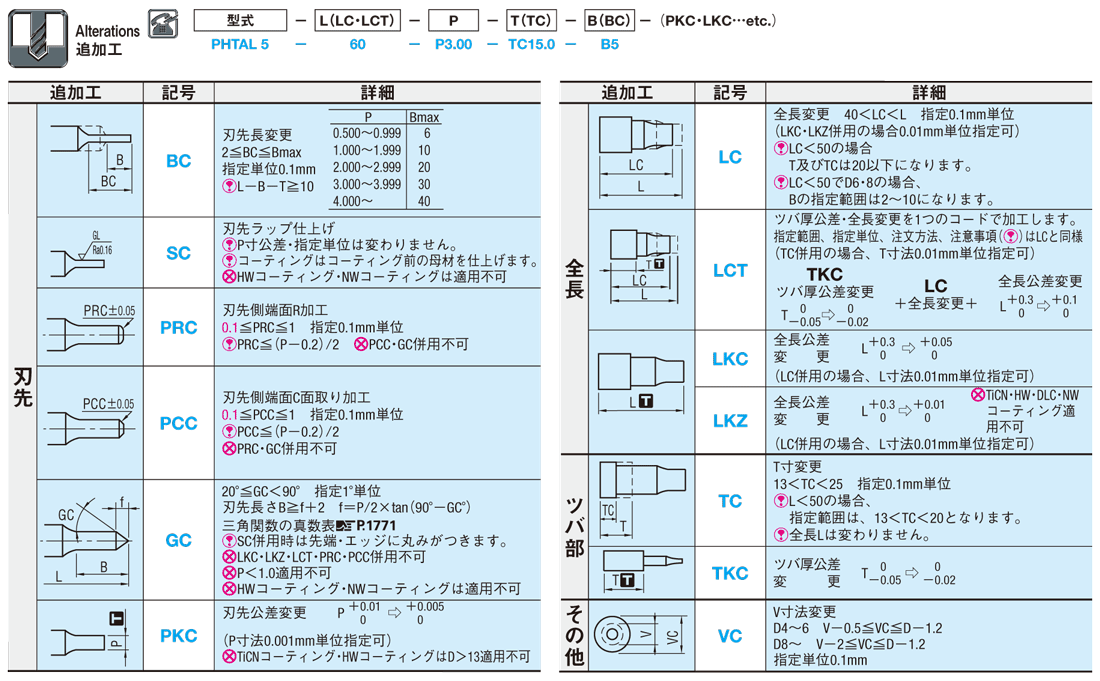

追加工

P.1771

型番リスト

表示件数:

型番	表面処理	D（シャンク径）(mm)	P(刃先寸法)(mm)	L(全長)(mm)	B(刃先長さ)(mm)	BC(刃先長変更)(mm)	LC(全長変更)(mm)	LCT(ツバ厚公差変更+全長変更)(mm)	T(ツバ部長さ)(mm)	TC(T寸変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

H-PHTAL4-[40,50]-P[0.7-2/0.01]-T[13,16,20,25]-B[2-6/1]	TiCN	4	0.7 ～ 2	40 ～ 50	2 ～ 6	-	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL4-[40,50]-P[0.7-2/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	4	0.7 ～ 2	40 ～ 50	-	2.1 ～ 40	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL4-[40,50]-P[0.7-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]	TiCN	4	0.7 ～ 2	40 ～ 50	2 ～ 6	-	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL4-[40,50]-P[0.7-2/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	4	0.7 ～ 2	40 ～ 50	-	2.1 ～ 40	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL4-LC[40-50/0.1]-P[0.7-2/0.01]-T[13,16,20,25]-B[2-6/1]	TiCN	4	0.7 ～ 2	-	2 ～ 6	-	40 ～ 50	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL4-LC[40-50/0.1]-P[0.7-2/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	4	0.7 ～ 2	-	-	2.1 ～ 40	40 ～ 50	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL4-LC[40-50/0.1]-P[0.7-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]	TiCN	4	0.7 ～ 2	-	2 ～ 6	-	40 ～ 50	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL4-LC[40-50/0.1]-P[0.7-2/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	4	0.7 ～ 2	-	-	2.1 ～ 40	40 ～ 50	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL4-LCT[40-50/0.1]-P[0.7-2/0.01]-T[13,16,20,25]-B[2-6/1]	TiCN	4	0.7 ～ 2	-	2 ～ 6	-	-	40 ～ 50	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL4-LCT[40-50/0.1]-P[0.7-2/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	4	0.7 ～ 2	-	-	2.1 ～ 40	-	40 ～ 50	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL4-LCT[40-50/0.1]-P[0.7-2/0.01]-TC[13.1-24.9/0.1]-B[2-6/1]	TiCN	4	0.7 ～ 2	-	2 ～ 6	-	-	40 ～ 50	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL4-LCT[40-50/0.1]-P[0.7-2/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	4	0.7 ～ 2	-	-	2.1 ～ 40	-	40 ～ 50	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL5-[40,50,60]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]	TiCN	5	1 ～ 3	40 ～ 60	2 ～ 8	-	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL5-[40,50,60]-P[1-3/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	5	1 ～ 3	40 ～ 60	-	2.1 ～ 40	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL5-[40,50,60]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]	TiCN	5	1 ～ 3	40 ～ 60	2 ～ 8	-	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL5-[40,50,60]-P[1-3/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	5	1 ～ 3	40 ～ 60	-	2.1 ～ 40	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL5-LC[40-60/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]	TiCN	5	1 ～ 3	-	2 ～ 8	-	40 ～ 60	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL5-LC[40-60/0.1]-P[1-3/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	5	1 ～ 3	-	-	2.1 ～ 40	40 ～ 60	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL5-LC[40-60/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]	TiCN	5	1 ～ 3	-	2 ～ 8	-	40 ～ 60	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL5-LC[40-60/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	5	1 ～ 3	-	-	2.1 ～ 40	40 ～ 60	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL5-LCT[40-60/0.1]-P[1-3/0.01]-T[13,16,20,25]-B[2-8/1]	TiCN	5	1 ～ 3	-	2 ～ 8	-	-	40 ～ 60	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL5-LCT[40-60/0.1]-P[1-3/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	5	1 ～ 3	-	-	2.1 ～ 40	-	40 ～ 60	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL5-LCT[40-60/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-B[2-8/1]	TiCN	5	1 ～ 3	-	2 ～ 8	-	-	40 ～ 60	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL5-LCT[40-60/0.1]-P[1-3/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	5	1 ～ 3	-	-	2.1 ～ 40	-	40 ～ 60	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL6-[40,50,60,70]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]	TiCN	6	1.5 ～ 4	40 ～ 70	2 ～ 13	-	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL6-[40,50,60,70]-P[1.5-4/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	6	1.5 ～ 4	40 ～ 70	-	2.1 ～ 40	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL6-[40,50,60,70]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]	TiCN	6	1.5 ～ 4	40 ～ 70	2 ～ 13	-	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL6-[40,50,60,70]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	6	1.5 ～ 4	40 ～ 70	-	2.1 ～ 40	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL6-LC[40-70/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]	TiCN	6	1.5 ～ 4	-	2 ～ 13	-	40 ～ 70	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL6-LC[40-70/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	6	1.5 ～ 4	-	-	2.1 ～ 40	40 ～ 70	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL6-LC[40-70/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]	TiCN	6	1.5 ～ 4	-	2 ～ 13	-	40 ～ 70	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL6-LC[40-70/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	6	1.5 ～ 4	-	-	2.1 ～ 40	40 ～ 70	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL6-LCT[40-70/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-B[2-13/1]	TiCN	6	1.5 ～ 4	-	2 ～ 13	-	-	40 ～ 70	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL6-LCT[40-70/0.1]-P[1.5-4/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	6	1.5 ～ 4	-	-	2.1 ～ 40	-	40 ～ 70	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL6-LCT[40-70/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]	TiCN	6	1.5 ～ 4	-	2 ～ 13	-	-	40 ～ 70	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL6-LCT[40-70/0.1]-P[1.5-4/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	6	1.5 ～ 4	-	-	2.1 ～ 40	-	40 ～ 70	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL8-[40,50,60,70]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]	TiCN	8	2 ～ 6	40 ～ 70	2 ～ 13	-	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL8-[40,50,60,70]-P[2-6/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	8	2 ～ 6	40 ～ 70	-	2.1 ～ 40	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL8-[40,50,60,70]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]	TiCN	8	2 ～ 6	40 ～ 70	2 ～ 13	-	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL8-[40,50,60,70]-P[2-6/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	8	2 ～ 6	40 ～ 70	-	2.1 ～ 40	-	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL8-LC[40-70/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]	TiCN	8	2 ～ 6	-	2 ～ 13	-	40 ～ 70	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL8-LC[40-70/0.1]-P[2-6/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	8	2 ～ 6	-	-	2.1 ～ 40	40 ～ 70	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL8-LC[40-70/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]	TiCN	8	2 ～ 6	-	2 ～ 13	-	40 ～ 70	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL8-LC[40-70/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	8	2 ～ 6	-	-	2.1 ～ 40	40 ～ 70	-	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL8-LCT[40-70/0.1]-P[2-6/0.01]-T[13,16,20,25]-B[2-13/1]	TiCN	8	2 ～ 6	-	2 ～ 13	-	-	40 ～ 70	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL8-LCT[40-70/0.1]-P[2-6/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	8	2 ～ 6	-	-	2.1 ～ 40	-	40 ～ 70	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL8-LCT[40-70/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-B[2-13/1]	TiCN	8	2 ～ 6	-	2 ～ 13	-	-	40 ～ 70	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL8-LCT[40-70/0.1]-P[2-6/0.01]-TC[13.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	8	2 ～ 6	-	-	2.1 ～ 40	-	40 ～ 70	-	13.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-T[13,16,20,25]-B[2-10/1]	TiCN	10	3 ～ 8	40 ～ 70	2 ～ 10	-	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-T[13,16,20,25]-B[11,12,13]	TiCN	10	3 ～ 8	40 ～ 70	11 ～ 13	-	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]	TiCN	10	3 ～ 8	40 ～ 70	-	2.1 ～ 40	-	-	13 ～ 25	-	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[13.1-15.9/0.1]-B[2-10/1]	TiCN	10	3 ～ 8	40 ～ 70	2 ～ 10	-	-	-	-	13.1 ～ 15.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[13.1-15.9/0.1]-B[11,12,13]	TiCN	10	3 ～ 8	40 ～ 70	11 ～ 13	-	-	-	-	13.1 ～ 15.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[13.1-15.9/0.1]-BC[2.1-40/0.1]	TiCN	10	3 ～ 8	40 ～ 70	-	2.1 ～ 40	-	-	-	13.1 ～ 15.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[16.1-19.9/0.1]-B[2-10/1]	TiCN	10	3 ～ 8	40 ～ 70	2 ～ 10	-	-	-	-	16.1 ～ 19.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[16.1-19.9/0.1]-B[11,12,13]	TiCN	10	3 ～ 8	40 ～ 70	11 ～ 13	-	-	-	-	16.1 ～ 19.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[16.1-19.9/0.1]-BC[2.1-40/0.1]	TiCN	10	3 ～ 8	40 ～ 70	-	2.1 ～ 40	-	-	-	16.1 ～ 19.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[20.1-24.9/0.1]-B[2-10/1]	TiCN	10	3 ～ 8	40 ～ 70	2 ～ 10	-	-	-	-	20.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[20.1-24.9/0.1]-B[11,12,13]	TiCN	10	3 ～ 8	40 ～ 70	11 ～ 13	-	-	-	-	20.1 ～ 24.9	10	1個	-( - )	3日目
H-PHTAL10-[40-70/10]-P[3-8/0.01]-TC[20.1-24.9/0.1]-BC[2.1-40/0.1]	TiCN	10	3 ～ 8	40 ～ 70	-	2.1 ～ 40	-	-	-	20.1 ～ 24.9	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

つばでパンチを保持し、キー・プレート等で抜け防止する用途を想定したパンチです。コーティングを施していないノーマルタイプと、耐摩耗性を向上させたTiCNコーティングの２種類が選択可能です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
