タップ付ストレートパンチ ノーマル・ラップ仕上げ
- 規格拡大
- 通常価格(税別)
- -
- 税込価格
- -
パンチ保持部と刃先部が同一径で、パンチを背面からボルトで保持するタイプのパンチ...
商品情報
関連ページ
ラップ仕上げ P.1725
外形図・製品仕様
ラップ有効範囲
| P | （B） |
|---|---|
| 6.000～9.999 | 19 |
| 10.000～ | 25 |
L＜（B）+20の場合（B）はL-20になります。
| 材質 硬度 | 型式 |
|---|---|
| SKD11相当 60～63HRC | ノーマル MSPC ラップ仕上げ L-MSPC |
規格表
| 型式 | L | 指定0.01mm単位 （ラップ仕上げ0.001mm単位） | M | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | 呼び径 | min. P max. | ||||||||
| ノーマル MSPC ラップ仕上げ L-MSPC | 8 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 6.00～8.00 | 3 |
| 10 | 8.01～10.00 | 4 | ||||||||
| 13 | 10.01～13.00 | 6 | ||||||||
| 16 | 13.01～16.00 | |||||||||
| 20 | 16.01～20.00 | |||||||||
| 25 | 20.01～25.00 | |||||||||
呼び径はD寸加工前のブランク外径寸法です。
注文例
出荷日

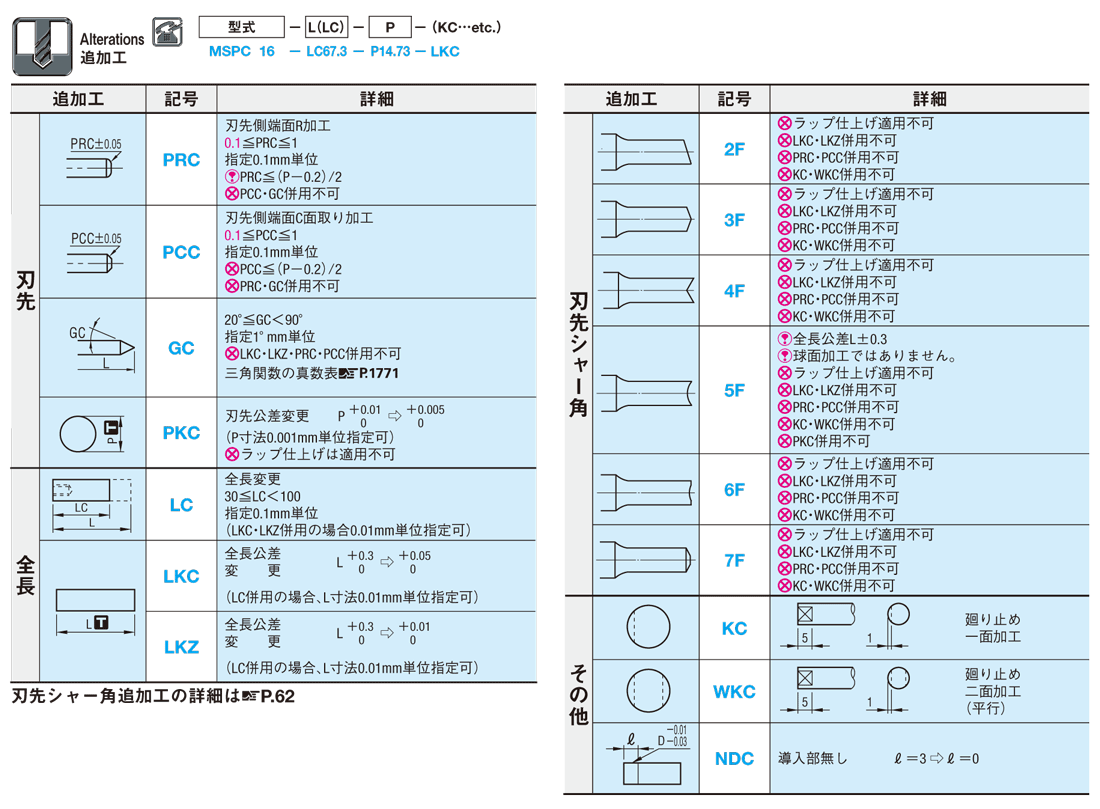

追加工
型番リスト
- 表示件数:
| 型番 |
表面処理 |
No.（呼び径）(mm) |
P(刃先寸法)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
ラップ仕上げ
|
8
|
6 ～ 8
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
8
|
6 ～ 8
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
10
|
8.001 ～ 10
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
10
|
8.001 ～ 10
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
13
|
10.001 ～ 13
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
13
|
10.001 ～ 13
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
16
|
13.001 ～ 16
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
16
|
13.001 ～ 16
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
20
|
16.001 ～ 20
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
20
|
16.001 ～ 20
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
25
|
20.001 ～ 25
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
ラップ仕上げ
|
25
|
20.001 ～ 25
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
8
|
6 ～ 8
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
8
|
6 ～ 8
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
10
|
8.01 ～ 10
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
10
|
8.01 ～ 10
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
13
|
10.01 ～ 13
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
13
|
10.01 ～ 13
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
16
|
13.01 ～ 16
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
16
|
13.01 ～ 16
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
20
|
16.01 ～ 20
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
20
|
16.01 ～ 20
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
25
|
20.01 ～ 25
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 2日目 | |
なし
|
25
|
20.01 ～ 25
|
-
|
30 ～ 99.9
| 10 | 1個 | -( -
) | 2日目 |
Loading...
詳細情報
基本情報
パンチ保持部と刃先部が同一径で、パンチを背面からボルトで保持するタイプのパンチです。通常研磨仕上げのノーマルタイプと刃先部分に磨き処理を施したラップ仕上げの２種類から選択できます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
タップ付ストレートパンチ ノーマル・ラップ仕上げのレビュー
サイズ等選定できて短納期なので重宝していますが、追加工等で穴付きがあるともっと助かります。
