厚板打ち抜き用ストレートパンチ

厚板打ち抜き用ストレートパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
  • 一部当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

パンチ保持部と刃先部が同一径で、つば部を厚くしてつば破損を生じにくくしたパンチ...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    ストレート
  • ジェクタ：
    なし
  • 表面処理：
    なし
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

無料3D-CADライブラリー申し込み受付中

型番

未確定36件の候補があります。

Loading...

商品情報

関連ページ
ラップ仕上げ P.1725

外形図・製品仕様

厚板打ち抜き用ストレートパンチ

ラップ有効範囲

PL（B）
3.000～9.999L＜255
25≦L＜40L-20
L≧4019
10.000～L＜255
25≦L＜40L-20
L≧4025

D＝呼び径

 材質
 硬度		型式
SKH51相当
61～64HRC		ノーマル
AHC
粉末ハイス鋼
64～67HRC		ノーマル
APHC

規格表

型式L指定0.01mm単位（ラップ仕上げ0.001mm単位）H
Type呼び径min. P max.
ノーマル
AHC
APHC		44050607080    3.00～4.009
54050607080    4.00～5.0010
64050607080    5.00～6.0011
8405060708090100  6.00～8.0013
10405060708090100  8.00～10.0015
1340506070809010011012010.00～13.0018
1640506070809010011012013.00～16.0021
2040506070809010011012016.00～20.0025
2540506070809010011012020.00～25.0030

呼び径はD寸加工前のブランク外径寸法です。

注文例

厚板打ち抜き用ストレートパンチ

出荷日

厚板打ち抜き用ストレートパンチ

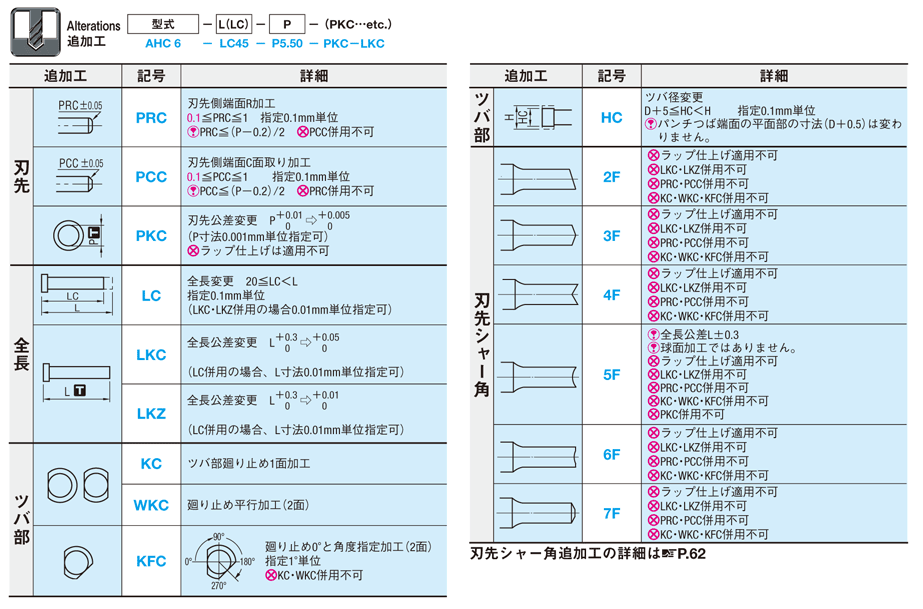

追加工

厚板打ち抜き用ストレートパンチ

P.62

型番リスト

表示件数:
  1. 1
型番
材質
No.（呼び径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
4
3 ～ 4
-
20 ～ 80
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
5
4 ～ 5
-
20 ～ 80
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
6
5 ～ 6
-
20 ～ 80
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
8
6 ～ 8
-
20 ～ 100
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
10
8 ～ 10
-
20 ～ 100
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
13
10 ～ 13
-
20 ～ 120
10

1個

-( - )

2日目

SKH51相当
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
16
13 ～ 16
-
20 ～ 120
10

1個

-( - )

2日目

SKH51相当
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
20
16 ～ 20
-
20 ～ 120
10

1個

-( - )

2日目

SKH51相当
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
25
20 ～ 25
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
4
3 ～ 4
-
20 ～ 80
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
5
4 ～ 5
-
20 ～ 80
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
6
5 ～ 6
-
20 ～ 80
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
8
6 ～ 8
-
20 ～ 100
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
10
8 ～ 10
-
20 ～ 100
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
13
10 ～ 13
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
16
13 ～ 16
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
20
16 ～ 20
-
20 ～ 120
10

1個

-( - )

2日目

粉末ハイス鋼
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
25
20 ～ 25
-
20 ～ 120
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

パンチ保持部と刃先部が同一径で、つば部を厚くしてつば破損を生じにくくしたパンチです。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

厚板打ち抜き用ストレートパンチ

厚板打ち抜き用ストレートパンチ

    厚板打ち抜き用ストレートパンチ　ラップ仕上げ

    厚板打ち抜き用ストレートパンチ　ラップ仕上げ

      厚板打ち抜き用ストレートパンチ　-α処理®-

      厚板打ち抜き用ストレートパンチ　-α処理®-

        厚板打ち抜き用パンチブランク

        厚板打ち抜き用パンチブランク

          ジェクタストレートパンチ　ノーマル・ラップ仕上げ

          ジェクタストレートパンチ　ノーマル・ラップ仕上げ

            レギュラーパンチブランク

            レギュラーパンチブランク

              タップ付ストレートパンチ　ノーマル・ラップ仕上げ

              タップ付ストレートパンチ　ノーマル・ラップ仕上げ

                ストレートパンチ　ノーマル・ラップ仕上げ

                ストレートパンチ　ノーマル・ラップ仕上げ

                  厚板打抜き用パンチ

                  厚板打抜き用パンチ

                    ショルダーパンチ

                    ショルダーパンチ

                      外ネジ式ストリッパボルト

                      外ネジ式ストリッパボルト

                        厚板打ち抜き用ストレートパンチ -TiCNコーティング-

                        厚板打ち抜き用ストレートパンチ -TiCNコーティング-

                          厚板打抜き用パンチ　-TiCNコーティング-

                          厚板打抜き用パンチ　-TiCNコーティング-
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目   当日出荷可能 2日目   当日出荷可能 5日目   2日目   当日出荷可能 2日目   2日目   当日出荷可能 2日目   2日目   当日出荷可能 2日目～   当日出荷可能 2日目～   当日出荷可能 在庫品1日目～   当日出荷可能 2日目   2日目～
                            厚板打ち抜き用有無 有 有 有 - - - - - - - - - -
                            先端形状 ストレート ストレート ストレート - - - - - - - - - -
                            ジェクタ なし なし なし - - - - - - - - - -
                            表面処理 なし ラップ仕上げ α処理 - - - - - - - - - -
                            シャンク(取付部)形状 標準 標準 標準 - - - - - - - - - -

                            厚板打ち抜き用ストレートパンチのレビュー

                            評価 4.3 平均満足度：4.3 3件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              67%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            プレス金型部品
                            評価 4.0満足度：4.02019/03/06
                            サイズも豊富で使いやすい。標準抜き用ストレートパンチとツバ寸法が違うので設計時に注意が必要です

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            プレス金型
                            評価 5.0満足度：5.02021/10/19
                            厚板用なので通常よりツバが厚い。
                            ストレートパンチなので軸径と穴径が同じになります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            型部品
                            評価 4.0満足度：4.02018/04/27
                            金型部品に使用しました。
                            精度、機能ともに問題ありません。
                            納期も早く助かります。

                            もっと読む 閉じる

                            0人が参考にしています。
