厚板打ち抜き用ストレートパンチ　ラップ仕上げ

厚板打ち抜き用ストレートパンチ　ラップ仕上げ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

パンチ保持部と刃先部が同一径で、つば部を厚くしてつば破損を生じにくくしたパンチ...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    有
  • 先端形状：
    ストレート
  • ジェクタ：
    なし
  • 表面処理：
    ラップ仕上げ
  • シャンク(取付部)形状：
    標準
  • T（ツバ厚/板厚）(mm)：
    8

無料3D-CADライブラリー申し込み受付中

型番

未確定36件の候補があります。

Loading...

商品情報

関連ページ
ラップ仕上げ P.1725

外形図・製品仕様

厚板打ち抜き用ストレートパンチ　ラップ仕上げ

ラップ有効範囲

PL（B）
3.000～9.999L＜255
25≦L＜40L-20
L≧4019
10.000～L＜255
25≦L＜40L-20
L≧4025

D＝呼び径

 材質
 硬度		型式
SKH51相当
61～64HRC		ラップ仕上げ
L-AHC
粉末ハイス鋼
64～67HRC		ラップ仕上げ
L-APHC

規格表

型式L指定0.01mm単位（ラップ仕上げ0.001mm単位）H
Type呼び径min. P max.
ラップ仕上げ
L-AHC
L-APHC		44050607080    3.00～4.009
54050607080    4.00～5.0010
64050607080    5.00～6.0011
8405060708090100  6.00～8.0013
10405060708090100  8.00～10.0015
1340506070809010011012010.00～13.0018
1640506070809010011012013.00～16.0021
2040506070809010011012016.00～20.0025
2540506070809010011012020.00～25.0030

呼び径はD寸加工前のブランク外径寸法です。

注文例

厚板打ち抜き用ストレートパンチ　ラップ仕上げ

出荷日

厚板打ち抜き用ストレートパンチ　ラップ仕上げ

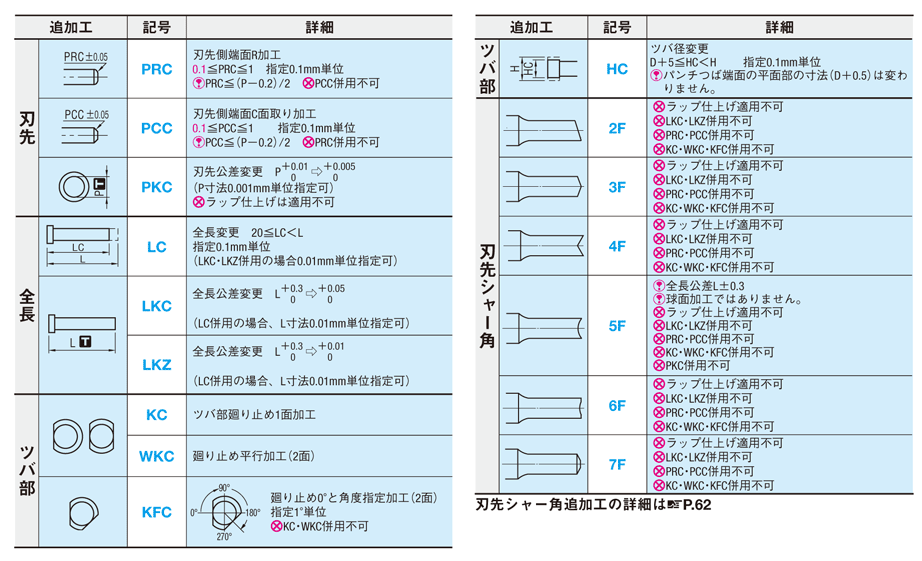

追加工



厚板打ち抜き用ストレートパンチ ラップ仕上げ

型式-L（LC）-P-（PKC・・・etc.）
 L-AHC6-LC45-P5.50-PKC-LKC
厚板打ち抜き用ストレートパンチ　ラップ仕上げ

P.62

型番リスト

表示件数:
  1. 1
型番
材質
No.（呼び径）(mm)
P(刃先寸法)(mm)
L(全長)(mm)
LC(全長変更)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SKH51相当
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
4
3 ～ 4
-
20 ～ 79.9
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
5
4 ～ 5
-
20 ～ 79.9
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
6
5 ～ 6
-
20 ～ 79.9
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
8
6 ～ 8
-
20 ～ 99.9
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
10
8 ～ 10
-
20 ～ 99.9
10

1個

-( - )

2日目

一部当日出荷可能

SKH51相当
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
13
10 ～ 13
-
20 ～ 119.9
10

1個

-( - )

2日目

SKH51相当
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
16
13 ～ 16
-
20 ～ 119.9
10

1個

-( - )

2日目

SKH51相当
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
20
16 ～ 20
-
20 ～ 119.9
10

1個

-( - )

2日目

SKH51相当
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

2日目

SKH51相当
25
20 ～ 25
-
20 ～ 119.9
10

1個

-( - )

2日目

粉末ハイス鋼
4
3 ～ 4
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
4
3 ～ 4
-
20 ～ 79.9
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
5
4 ～ 5
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
5
4 ～ 5
-
20 ～ 79.9
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
6
5 ～ 6
40 ～ 80
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
6
5 ～ 6
-
20 ～ 79.9
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
8
6 ～ 8
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
8
6 ～ 8
-
20 ～ 99.9
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
10
8 ～ 10
40 ～ 100
-
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
10
8 ～ 10
-
20 ～ 99.9
10

1個

-( - )

2日目

一部当日出荷可能

粉末ハイス鋼
13
10 ～ 13
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
13
10 ～ 13
-
20 ～ 119.9
10

1個

-( - )

2日目

粉末ハイス鋼
16
13 ～ 16
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
16
13 ～ 16
-
20 ～ 119.9
10

1個

-( - )

2日目

粉末ハイス鋼
20
16 ～ 20
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
20
16 ～ 20
-
20 ～ 119.9
10

1個

-( - )

2日目

粉末ハイス鋼
25
20 ～ 25
40 ～ 120
-
10

1個

-( - )

2日目

粉末ハイス鋼
25
20 ～ 25
-
20 ～ 119.9
10

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

パンチ保持部と刃先部が同一径で、つば部を厚くしてつば破損を生じにくくしたパンチです。刃先部分に磨き処理を施しています。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
