ミスミ

ミスミ

タップ付パンチブランク

タップ付パンチブランク

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ボルトで固定するタイプのパンチの刃先加工前ブランクです。熱処理済み、シャンク径...

詳細情報を確認する

  • 厚板打ち抜き用有無：
    無
  • 先端形状：
    ブランク
  • ジェクタ：
    なし
  • 表面処理：
    なし
  • シャンク(取付部)形状：
    タップ付

無料3D-CADライブラリー申し込み受付中

型番

未確定84件の候補があります。

Loading...

商品情報

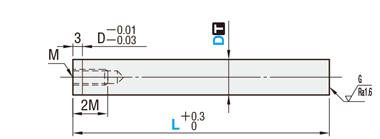

外形図・製品仕様

タップ付パンチブランク
型式シャンク径公差[ M ]材質[ H ]硬度
MPBD m5SKD11相当60～63HRC
MPLB
MPHB粉末ハイス鋼64～67HRC
MPHLB
 MPHXB
A-MPBD
+0.005/0		SKD11相当60～63HRC
A-MPHB粉末ハイス鋼64～67HRC

規格表

M型式指定10mm単位
TypeDL
3D m5
MPB
MPHB

D +0.005/0
A-MPB
A-MPHB		540～80
6
4840～100
510
613
16
20
25
5タップ大径タイプ
D m5
MPLB
MPHLB		（8）40～100
6（10）
813
16
20
（25）
10タップ極大径タイプ
D m5
MPHXB		2050～100
[ ! ]タップ大径タイプ　D=（8）（10）（25）はMPLBのみです。

注文例

型式－L
MPB 10－90

出荷日

・Dm5タイプ
 2 日目出荷
急 ストークT

ストークA早割

ストークA

[ NG ]追加工ACはストークA早割適用不可
・D＋0.005 0タイプ
 2 日目出荷
急 ストークA早割

ストークA

[ NG ]追加工ACはストークA早割適用不可

追加工

型式－L(LC)－(KC・WKC…etc.)
MPB 10－LC85
■・MPB ・A－MPB ・MJB ・MPHB ・A－MPHB ・A－MJB
追加工記号詳細
全長LC全長変更
MPB・A－MPB・MPHB・A－MPHB
20≦LC＜L　指定0.1mm単位
MJB・A－MJB
30≦LC＜L　指定0.1mm単位
[ ! ]S寸法はその分短くなります。
(LKC・LKZ併用の場合0.01mm単位指定可)
LKC全長公差
変　　更		L＋0.3 0 ⇨ ＋0.05 0
(LC併用の場合、L寸法0.01mm単位指定可)
LKZ全長公差
変　　更		L＋0.3 0 ⇨ ＋0.01 0
(LC併用の場合、L寸法0.01mm単位指定可)
その他KC廻り止め
一面加工
[ NG ]D5適用不可
WKC廻り止め
二面加工(平行)
[ NG ]D5適用不可
NCジェクタピンを抜き取ります。
