仕様・寸法を表示する

追加工・オプション

ミスミ

ジェクタピンセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.355

数量スライド割引
一部当日出荷可能

評価 4.2平均満足度4.2 この商品のレビューをみる（9件）

通常価格(税別): -

税込価格: -

標準ジェクタパンチに組み込まれている部材一覧です。スプリング長さは使用するパン...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定147件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

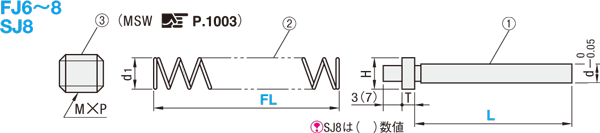

外形図・製品仕様

P.1003

（1）[ M ]材質 SKD61
  [ H ]硬度 40HRC～
（2）バネ定数
  SJ・SJX・FJ：0.49N/mm{0.05kgf/mm}
  VJ・VJX：0.98N/mm{0.1kgf/mm}
  AJ・AJX：0.78～0.98N/mm{0.08～0.1kgf/mm}
  AVJ：1.96～2.16N/mm{0.20～0.22kgf/mm}

①[ M ]材質SK4相当
[ H ]硬度53~58HRC
（ツバ部焼なまし
45HRC以下）
②バネ定数
1.0~1.5N/mm
｛0.1~0.15kgf/mm｝

規格表

参照パンチブランク		型式	ピン全長（1）L	（2）FL（スプリング長）										d	H	T	d₁	（3） MSW （M×P）
Type	パンチ径 φD			適用パンチ長
Type	パンチ径 φD			40L	50L	60L	70L	80L	90L	100L	110L	120L	130L
SJB A-SJB PJB A-PJB SJBL A-SJBL PJBL A-PJBL	4	（セット）SJ1 （1のみ）SJ1P （2のみ）SJ1F	14	30	40	50	60	70						0.35	1.6	1.5	2.0	MSW2.5 （2.5×0.45）
	4	（セット）SJL1 （1のみ）SJL1P （2のみ）SJL1F	21		33	43	53	63						0.35
	5	（セット）SJ2 （1のみ）SJ2P （2のみ）SJ2F	16	28										0.65
	5	（セット）SJ2 （1のみ）SJ2P （2のみ）SJ2F	21		33	43	53	63
	6	（セット）SJ3 （1のみ）SJ3P （2のみ）SJ3F	16	28											2.0		2.2	MSW3 （3×0.5）
	6	（セット）SJ3 （1のみ）SJ3P （2のみ）SJ3F	21		33	43	53	63							2.0		2.2	MSW3 （3×0.5）
	8	（セット）SJ4 （1のみ）SJ4P （2のみ）SJ4F	16.5	29										1.0	2.8	2.0	3.0	MSW4 （4×0.7）
	8	（セット）SJ4 （1のみ）SJ4P （2のみ）SJ4F	28.5		27	37	47	57	67	77				1.0	2.8		3.0	MSW4 （4×0.7）
	10	（セット）SJ5 （1のみ）SJ5P （2のみ）SJ5F	16.5	27										1.4	3.6		3.8	MSW5 （5×0.8）
	10	（セット）SJ5 （1のみ）SJ5P （2のみ）SJ5F	29.5		27	37	47	57	67	77				1.4
	13	（セット）SJ6 （1のみ）SJ6P （2のみ）SJ6F	16.5	27										1.7
	13	（セット）SJ6 （1のみ）SJ6P （2のみ）SJ6F	29.5		27	37	47	57	67	77				1.7
	16・20 25	（セット）SJ7 （1のみ）SJ7P （2のみ）SJ7F	18.5	27										2.7
			25.5		27
			37.5			27	37	47	57	67
SJVB （バネ強化タイプ） PJVB （バネ強化タイプ） A-SJVB （バネ強化タイプ） A-PJVB （バネ強化タイプ）	8	（セット）VJ4 （1のみ）VJ4P （2のみ）VJ4F	16.5	25										1.0	2.8	2.0	3.2	MSW4 （4×0.7）
	8	（セット）VJ4 （1のみ）VJ4P （2のみ）VJ4F	28.5		23	35	45	55	65	75				1.0	2.8		3.2	MSW4 （4×0.7）
	10	（セット）VJ5 （1のみ）VJ5P （2のみ）VJ5F	16.5	26										1.4	3.6		4.3	MSW5 （5×0.8）
	10	（セット）VJ5 （1のみ）VJ5P （2のみ）VJ5F	29.5		22	33	43	53	63	73				1.4
	13	（セット）VJ6 （1のみ）VJ6P （2のみ）VJ6F	16.5	26										1.7
	13	（セット）VJ6 （1のみ）VJ6P （2のみ）VJ6F	29.5		22	33	43	53	63	73				1.7
	16・20 25	（セット）VJ7 （1のみ）VJ7P （2のみ）VJ7F	18.5	26										2.7
			25.5		29
			37.5			27	37	47	57	67
SJXB A-SJXB LFSJB A-LFSJB	5	（セット）SJX2 （1のみ）SJX2P （2のみ）SJX2F	33		21	31	41	51						0.65	1.6	1.5	2.0	MSW2.5 （2.5×0.45）
	6	（セット）SJX3 （1のみ）SJX3P （2のみ）SJX3F	33		21	31	41	51						0.65	2.0	1.5	2.2	MSW3 （3×0.5）
	8	（セット）SJX4 （1のみ）SJX4P （2のみ）SJX4F	41.5			23	33	43	53	63				1.0	2.8	2.0	3.0	MSW4 （4×0.7）
	10	（セット）SJX5 （1のみ）SJX5P （2のみ）SJX5F	41.5			23	33	43	53	63				1.4	3.6		3.8	MSW5 （5×0.8）
	13	（セット）SJX6 （1のみ）SJX6P （2のみ）SJX6F	41.5			23	33	43	53	63				1.7
	16・20 25	（セット）SJX7 （1のみ）SJX7P （2のみ）SJX7F	51.5				23	33	43	53				2.7
SJXVB （バネ強化タイプ） A-SJXVB （バネ強化タイプ） LFSJVB （バネ強化タイプ） A-LFSJVB （バネ強化タイプ）	8	（セット）VJX4 （1のみ）VJX4P （2のみ）VJX4F	41.5				32	42	52	62				1.0	2.8	2.0	3.2	MSW4 （4×0.7）
	10	（セット）VJX5 （1のみ）VJX5P （2のみ）VJX5F	41.5				31	41	51	61				1.4	3.6		4.3	MSW5 （5×0.8）
	13	（セット）VJX6 （1のみ）VJX6P （2のみ）VJX6F	41.5				31	41	51	61				1.7
	16・20 25	（セット）VJX7 （1のみ）VJX7P （2のみ）VJX7F	51.5					33	43	53				2.7
SJFB （ピン大径タイプ）	8	（セット）FJ4 （1のみ）FJ4P （2のみ）FJ4F	29		27	37	47	57	67	77				2.7	3.6	2.0	3.8	MSW5 （5×0.8）
	10	（セット）FJ5 （1のみ）FJ5P （2のみ）FJ5F	30		27	37	47	57	67	77				2.7	3.6	2.0	3.8	MSW5 （5×0.8）
	13	（セット）FJ6 （1のみ）FJ6P （2のみ）FJ6F	30		15	25	35	45	55	65				4.0	6.0	3.0	6.0	MSW8 （8×1.25）
	16	（セット）FJ7 （1のみ）FJ7P （2のみ）FJ7F	26		20
	16	（セット）FJ7 （1のみ）FJ7P （2のみ）FJ7F	38			15	30	40	50	60
	20 25	（セット）FJ8 （1のみ）FJ8P （2のみ）FJ8F	26		15									6.0	8.0		8.0	MSW10 （10×1.5）
	20 25	（セット）FJ8 （1のみ）FJ8P （2のみ）FJ8F	38			15	25	35	45	55				6.0	8.0		8.0	MSW10 （10×1.5）
SJB-C	10	（セット）SJ5 （1のみ）SJ5P （2のみ）SJ5F	29.5			20	27	37	47	57	67	77		1.4	3.6	2.0	3.8	MSW5 （5×0.8）
	13	（セット）SJ6 （1のみ）SJ6P （2のみ）SJ6F	29.5			20	27	37	47	57	67	77		1.7
	16・20 25・32	（セット）SJ7 （1のみ）SJ7P （2のみ）SJ7F	25.5			27								2.7
	16・20 25・32	（セット）SJ7 （1のみ）SJ7P （2のみ）SJ7F	37.5				27	37	47	57	67	77		2.7
	38・45	（セット）SJ8 （1のみ）SJ8P （2のみ）SJ8F	28			15								4.0	6.0	3.0	6.0	MSW8 （8×1.25）
	38・45	（セット）SJ8 （1のみ）SJ8P （2のみ）SJ8F	40				15	25	35	50	60	70		4.0	6.0	3.0	6.0	MSW8 （8×1.25）
SJVB-C （バネ強化タイプ）	10	（セット）VJ5 （1のみ）VJ5P （2のみ）VJ5F	29.5			21	32	42	52	62	72	82		1.4	3.6	2.0	4.3	MSW5 （5×0.8）
	13	（セット）VJ6 （1のみ）VJ6P （2のみ）VJ6F	29.5			21	32	42	52	62	72	82		1.7
	16・20 25・32	（セット）VJ7 （1のみ）VJ7P （2のみ）VJ7F	25.5			28								2.7
	16・20 25・32	（セット）VJ7 （1のみ）VJ7P （2のみ）VJ7F	37.5				26	36	46	56	66	76		2.7
	38・45	（セット）VJ8 （（1）のみ）VJ8P （（2）のみ）VJ8F	28			20								4.0	6.0	3.0	6.0	MSW8 （8×1.25）
	38・45	（セット）VJ8 （（1）のみ）VJ8P （（2）のみ）VJ8F	40				15	25	35	50	60	70		4.0	6.0	3.0	6.0	MSW8 （8×1.25）
SJXB-C	10	（セット）SJC5 （1のみ）SJX5P （2のみ）SJ5F	41.5					37	47	57	67	77		1.4	3.6	2.0	3.8	MSW5 （5×0.8）
	13	（セット）SJC6 （1のみ）SJX6P （2のみ）SJ6F	41.5					37	47	57	67	77		1.7
	16・20 25・32	（セット）SJC7 （1のみ）SJX7P （2のみ）SJ7F	51.5					37	47	57	67	77		2.7

参照パンチブランク		型式	ピン全長 ①L	②FL（スプリング長）										d	F	T	d1	③
Type	パンチ径 ΦD			適用パンチ長														MSW
Type	パンチ径 ΦD			40L	50L	60L	70L	80L	90L	100L	110L	120L	130L					（M×P）
SJXVB-C （バネ強化タイプ）	10	（セット）VJC5 （①のみ）VJ5P （②のみ）VJ5F	29.5					32	42	52	62			1.4	3.6	2.0	4.3	MSW5 (5×0.8)
	10	（セット）VJC5 （①のみ）VJ5P （②のみ）VJ5F	41.5									72		1.4
	13	（セット）VJC6 （①のみ）VJ6P （②のみ）VJ6F	29.5					32	42	52	62	72		1.7
	16・20 25・32	（セット）VJC7 （①のみ）VJ7P （②のみ）VJ7F	51.5							42	52	62		2.7
AJB A-AJB	8	（セット）AJ4 （①のみ）AJ4P （②のみ）AJ4F	28		28									1.4	2.8	2.0	3.2	MSW4 (4×0.7)
	8	（セット）AJ4 （①のみ）AJ4P （②のみ）AJ4F	32			34	44	54	64	74	84	94	104	1.4	2.8		3.2	MSW4 (4×0.7)
	10	（セット）AJ5 （①のみ）AJ5P （②のみ）AJ5F	28		26									1.7	3.6		4.3	MSW5 (5×0.8)
	10	（セット）AJ5 （①のみ）AJ5P （②のみ）AJ5F	32			32	42	52	62	72	82	92	102	1.7
	13・16 20	（セット）AJ6 （①のみ）AJ6P （②のみ）AJ6F	28		26									2.7
	13・16 20	（セット）AJ6 （①のみ）AJ6P （②のみ）AJ6F	40			24	34	44	54	64	74	84	94	2.7
	25	（セット）AJ7 （①のみ）AJ7P （②のみ）AJ7F	28		26									3.0		3.0
	25	（セット）AJ7 （①のみ）AJ7P （②のみ）AJ7F	40			24	34	44	54	64	74	84	94	3.0		3.0
AJVB A-AJVB （バネ＆ピン強化タイプ）	8	（セット）AVJ4 （①のみ）AVJ4P （②のみ）AVJ4F	26		26									1.4	2.8	2.0	3.2	MSW4 (4×0.7)
	8	（セット）AVJ4 （①のみ）AVJ4P （②のみ）AVJ4F	30			32	43	53	63	73				1.4	2.8		3.2	MSW4 (4×0.7)
	10	（セット）AVJ5 （①のみ）AVJ5P （②のみ）AVJ5F	26		26									1.7	3.6		4.3	MSW5 (5×0.8)
	10	（セット）AVJ5 （①のみ）AVJ5P （②のみ）AVJ5F	30			33	43	53	63	73				1.7
	13・16 20	（セット）AVJ6 （①のみ）AVJ6P （②のみ）AVJ6F	26		27									2.7
	13・16 20	（セット）AVJ6 （①のみ）AVJ6P （②のみ）AVJ6F	38			27	37	47	57	67				2.7
	25	（セット）AVJ7 （①のみ）AVJ7P （②のみ）AVJ7F	26		27									3.0		3.0
	25	（セット）AVJ7 （①のみ）AVJ7P （②のみ）AVJ7F	38			24	37	47	57	67				3.0		3.0
LFAJB A-LFAJB	8	（セット）AJX4 （①のみ）AJX4P （②のみ）AJX4F	44				28	44	54	64	74	84	94	1.4	2.8	2.0	3.2	MSW4 (4×0.7)
	10	（セット）AJX5 （①のみ）AJX5P （②のみ）AJX5F	44				32	42	52	62	72	82	92	1.7	3.6		4.3	MSW5 (5×0.8)
	13	（セット）AJX6 （①のみ）AJX6P （②のみ）AJX6F	44				32	42	52	62	72	82	92	2.7
	16 20	（セット）AJX7 （①のみ）AJX7P （②のみ）AJX7F	54					32	42	52	62	72	82	2.7
	25	（セット）AJX8 （①のみ）AJX8P （②のみ）AJX8F	54					32	42	52	62	72	82	3.0
LFAJVB （バネ＆ピン強化タイプ） A-LFAJVB （バネ＆ピン強化タイプ）	8	（セット）VAJ4 （①のみ）AVJ4P （②のみ）AVJ4F	42				32	43	53	63				1.4	2.8	2.0	3.2	MSW4 (4×0.7)
	10	（セット）VAJ5 （①のみ）AVJ5P （②のみ）AVJ5F	42				33	43	53	63				1.7	3.6		4.3	MSW5 (5×0.8)
	13	（セット）VAJ6 （①のみ）AVJ6P （②のみ）AVJ6F	42				33	43	53	63				2.7
	16 20	（セット）VAJ7 （①のみ）AVJ7P （②のみ）AVJ7F	52					33	43	53				2.7
	25	（セット）VAJ8 （①のみ）AVJ8P （②のみ）AVJ8F	52					33	43	53				3.0		3.0
AHJB-C	10	（セット）AJ5 （①のみ）AJ5P （②のみ）AJ5F	28			26								1.7	3.6	2.0	4.3	MSW5 (5×0.8)
	10	（セット）AJ5 （①のみ）AJ5P （②のみ）AJ5F	32				32	42	52	62	72	82	92	1.7
	13・16 20	（セット）AJ6 （①のみ）AJ6P （②のみ）AJ6F	28			26								2.7
	13・16 20	（セット）AJ6 （①のみ）AJ6P （②のみ）AJ6F	40				24	34	44	54	64	74	84	2.7
	25・32 38・45	（セット）AJ7 （①のみ）AJ7P （②のみ）AJ7F	28			26								3.0		3.0
	25・32 38・45	（セット）AJ7 （①のみ）AJ7P （②のみ）AJ7F	40				24	34	44	54	64	74	84	3.0		3.0
AHJVB-C （バネ＆ピン強化タイプ）	10	（セット）AVJ5 （①のみ）AVJ5P （②のみ）AVJ5F	26			26								1.7	3.6	2.0	4.3	MSW5 (5×0.8)
	10	（セット）AVJ5 （①のみ）AVJ5P （②のみ）AVJ5F	30				33	43	53	63	72	82	94	1.7
	13・16 20	（セット）AVJ6 （①のみ）AVJ6P （②のみ）AVJ6F	26			27								2.7
	13・16 20	（セット）AVJ6 （①のみ）AVJ6P （②のみ）AVJ6F	38				27	37	47	57	64	73	94	2.7
	25・32 38・45	（セット）AVJ7 （①のみ）AVJ7P （②のみ）AVJ7F	26			27								3.0		3.0
	25・32 38・45	（セット）AVJ7 （①のみ）AVJ7P （②のみ）AVJ7F	38				24	37	47	57	64	73	94	3.0		3.0
MJB A-MJB	6	（セット）SJ3 （①のみ）SJ3P （②のみ）SJ3F	16	24										0.65	2.0	1.5	2.2	MSW3 (3×0.5)
	6	（セット）SJ3 （①のみ）SJ3P （②のみ）SJ3F	21		28	33	43	53						0.65	2.0	1.5	2.2	MSW3 (3×0.5)
	8	（セット）SJ4 （①のみ）SJ4P （②のみ）SJ4F	16.5	20										1.0	2.8	2.0	3.0	MSW4 (4×0.7)
	8	（セット）SJ4 （①のみ）SJ4P （②のみ）SJ4F	28.5		17	27	37	47	57	67				1.0	2.8		3.0	MSW4 (4×0.7)
	10	（セット）SJ5 （①のみ）SJ5P （②のみ）SJ5F	16.5	20										1.4	3.6		3.8	MSW5 (5×0.8)
	10	（セット）SJ5 （①のみ）SJ5P （②のみ）SJ5F	29.5		17	27	37	47	57	67				1.4				MSW5 (5×0.8)
	13	（セット）SJT6 （①のみ）SJ6P （②のみ）SJ6F	16.5	20										1.7				MSW6 (6×1.0)
	13	（セット）SJT6 （①のみ）SJ6P （②のみ）SJ6F	29.5		17	27	37	47	57	67				1.7
	16・20 25	（セット）SJT7 （①のみ）SJ7P （②のみ）SJ7F	18.5	17										2.7
			25.5		17
			37.5			17	27	37	47	57

■SJB-C D38・45用
[ ! ]セット販売しておりません。
右記の部品を組み合わせて
ご使用ください。

ΦD	L	SJB-C
38 45	60	LPS4-28-WL20
	70	LPS4-40-WL30
	80	LPS4-40-WL40
	90	LPS4-40-WL50
	100	LPS4-40-WL60
	110	LPS4-40-WL70
	120	LPS4-40-WL80

WL>>P.1537LPS>>P.1051

注文例

	型式	ー	L	ー	FL
（セット①②③）	SJ3	ー	21	ー	43
（ピンのみ①）	SJ5P	ー	16.5
（スプリングのみ②）	SJ5F			ー	47

出荷日

日目出荷

急	ストークT
	ストークA

型番リスト

表示件数:

型番	厚板打ち抜き用有無	ジェクタ	L（ピン全長）(mm)	FL(スプリング長)(mm)	D(適応パンチ径)(mm)	販売形態(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AJ4-28-28	有	標準タイプ	28	28	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-34	有	標準タイプ	32	34	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-44	有	標準タイプ	32	44	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-54	有	標準タイプ	32	54	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-64	有	標準タイプ	32	64	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-74	有	標準タイプ	32	74	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-84	有	標準タイプ	32	84	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-94	有	標準タイプ	32	94	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4-32-104	有	標準タイプ	32	104	8	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ4F-28	有	標準タイプ	-	28	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-34	有	標準タイプ	-	34	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-44	有	標準タイプ	-	44	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-54	有	標準タイプ	-	54	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-64	有	標準タイプ	-	64	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-74	有	標準タイプ	-	74	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-84	有	標準タイプ	-	84	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-94	有	標準タイプ	-	94	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4F-104	有	標準タイプ	-	104	8	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ4P-28	有	標準タイプ	28	-	8	ピン単品	10	1個	370円( 407円 )	2日目一部当日出荷可能
AJ4P-32	有	標準タイプ	32	-	8	ピン単品	10	1個	370円( 407円 )	2日目一部当日出荷可能
AJ5-28-26	有	標準タイプ	28	26	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-32	有	標準タイプ	32	32	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-42	有	標準タイプ	32	42	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-52	有	標準タイプ	32	52	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-62	有	標準タイプ	32	62	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-72	有	標準タイプ	32	72	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-82	有	標準タイプ	32	82	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-92	有	標準タイプ	32	92	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5-32-102	有	標準タイプ	32	102	10	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ5F-26	有	標準タイプ	-	26	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-32	有	標準タイプ	-	32	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-42	有	標準タイプ	-	42	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-52	有	標準タイプ	-	52	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-62	有	標準タイプ	-	62	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-72	有	標準タイプ	-	72	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-82	有	標準タイプ	-	82	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-92	有	標準タイプ	-	92	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5F-102	有	標準タイプ	-	102	10	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ5P-28	有	標準タイプ	28	-	10	ピン単品	10	1個	370円( 407円 )	2日目一部当日出荷可能
AJ5P-32	有	標準タイプ	32	-	10	ピン単品	10	1個	370円( 407円 )	2日目一部当日出荷可能
AJ6-28-26	有	標準タイプ	28	26	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-24	有	標準タイプ	40	24	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-34	有	標準タイプ	40	34	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-44	有	標準タイプ	40	44	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-54	有	標準タイプ	40	54	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-64	有	標準タイプ	40	64	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-74	有	標準タイプ	40	74	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-84	有	標準タイプ	40	84	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6-40-94	有	標準タイプ	40	94	13/16/20	セット品	10	1個	530円( 583円 )	2日目一部当日出荷可能
AJ6F-24	有	標準タイプ	-	24	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-26	有	標準タイプ	-	26	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-34	有	標準タイプ	-	34	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-44	有	標準タイプ	-	44	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-54	有	標準タイプ	-	54	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-64	有	標準タイプ	-	64	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-74	有	標準タイプ	-	74	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-84	有	標準タイプ	-	84	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6F-94	有	標準タイプ	-	94	13/16/20	スプリング単品	10	1個	290円( 319円 )	2日目一部当日出荷可能
AJ6P-28	有	標準タイプ	28	-	13/16/20	ピン単品	10	1個	370円( 407円 )	2日目一部当日出荷可能
AJ6P-40	有	標準タイプ	40	-	13/16/20	ピン単品	10	1個	370円( 407円 )	2日目一部当日出荷可能

詳細情報

基本情報

基本情報

標準ジェクタパンチに組み込まれている部材一覧です。スプリング長さは使用するパンチの全長に応じて変化します。ジェクタピン、スプリング、スクリュープラグのセット、もしくは各部材単品のいずれでも購入できます。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ジェクタピンセット	ジェクタピンセット　ロング	ジェクトール®部品	ジェクタパンチブランク	異形状ジェクタパンチ	ジョイント FJ10/FJ11	ジェクタストレートパンチ	SJシリーズリレーソケット	プッシュピン-JP・JPW・JPWH-	ジェクタストレートパンチ　ノーマル・ラップ仕上げ	ジェクタパンチ	フリージョイント FJ-0シリーズ	リフタピンセット
メーカー	ミスミ	ミスミ	DAYTON	ミスミ	ミスミ	長野計器	ミスミ	ＩＤＥＣ	ミスミ	ミスミ	ミスミ	ＣＫＤ	ミスミ
通常価格	-	-	600円	-	-	1,300円～	-	410円～	-	-	-	1,197円～	-
通常出荷日	2日目当日出荷可能	2日目当日出荷可能	在庫品1日目当日出荷可能	2日目当日出荷可能	5日目	在庫品1日目～当日出荷可能	3日目～	在庫品1日目当日出荷可能	3日目	2日目	2日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
