ボタンダイ　－ツバ付・レギュラータイプ－　-ノーマル・α処理®-

ボタンダイ　－ツバ付・レギュラータイプ－　-ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（21件） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

(i)ご注意

  • α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

型番

未確定3,546件の候補があります。

Loading...

商品情報

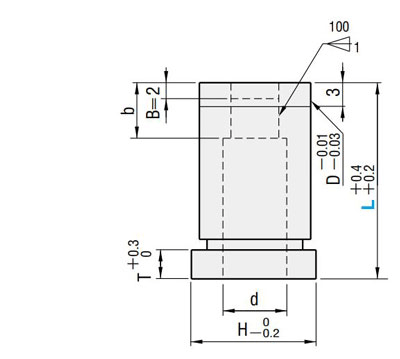

外形図・製品仕様

レギュラータイプボタンダイ　－ツバ付・レギュラータイプ－

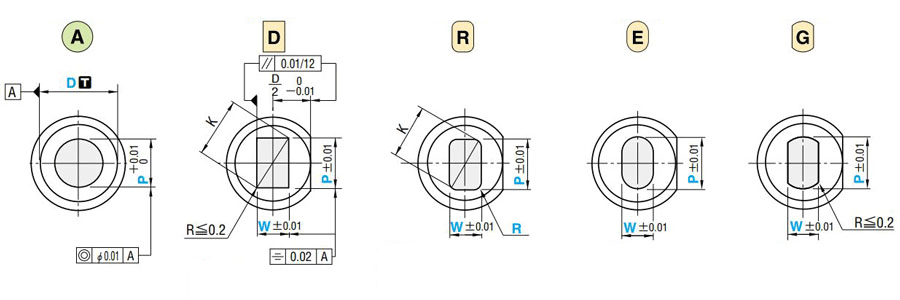

刃先形状刃先形状刃先形状刃先形状刃先形状ボタンダイ　－ツバ付・レギュラータイプ－ [ ! ]P≧W
[ ! ]K=[ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W



[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

シャンク径
D[ T ]公差		[ M ]材質[ H ]母材硬度D寸法型式
ノーマルα処理®
m5SKH51相当61～64HRC3～5MHDP-MHD
SKD11相当60～63HRC6～56
6～56HD□P-HD□
粉末ハイス鋼64～67HRC6～25PMHDP-PMHD
PHD□P-PHD□
+0.005/0SKH51相当61～64HRC3～5A-MHDAP-MHD
SKD11相当60～63HRC6～16
6～16A-HD□AP-HD□
粉末ハイス鋼64～67HRC6～16A-PMHDAP-PMHD
A-PHD□AP-PHD□

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式L指定0.01mm単位bdHT
ボタンダイ -ツバ付・レギュラータイプ- ボタンダイ -ツバ付・レギュラータイプ-
TypeDmin.Pmax.P・Kmax.P・WminR
（SKH51相当）（3）1620        （0.30）～1.00---22.043
 （D m5）（D +0.005/0）（4）162022252830    （0.50）～2.00--2.45
ボタンダイ -ツバ付・レギュラータイプ- MHD（α）P-MHDA-MHD（α）AP-MHD（5）162022252830    （0.50）～2.50--2.96
（SKD11相当）61620222528303235  1.00～3.003.001.00
0.15〜w未満
2
カス上がり対策ボタンダイ -ツバ付・レギュラ-タイプ-  のみ		33.495
 （D m5）（D +0.005/0）8162022252830323540 1.00～4.004.001.0044.411
（ノ-マル）（α処理®）（ノ-マル）（α処理®）10162022252830323540（45）2.00～6.006.001.2066.413
ボタンダイ -ツバ付・レギュラータイプ- MHD

HDD

HDR

HDE

HDG		P-MHD

P-HDD

P-HDR

P-HDE

P-HDG		A-MHD

A-HDD

A-HDR

A-HDE

A-HDG		AP-MHD

AP-HDD

AP-HDR

AP-HDE

AP-HDG		13162022252830323540（45）3.00～8.008.001.5088.416
16162022252830323540（45）5.00～10.0010.002.0010.619
（20）162022252830323540（45）7.00～12.0012.003.0012.623
（22）162022252830323540（45）8.00～14.0014.003.0014.625
（25）162022252830323540（45）10.00～16.0016.003.0016.628
（32）1620222528303235  15.00～20.0020.004.0020.635
（38）16202225 30 35  19.00～26.0026.005.0026.641
（45） 202225 30 35  25.00～35.0035.006.0036.048
（50） 202225 30 35  33.00～40.0040.007.0041.053
（56） 202225 30 35  38.00～45.0045.008.0046.059
（粉末ハイス鋼）616202225 30 35  1.00～3.003.001.0033.495
 （D m5）（D +0.005/0）816202225 30 35  1.00～4.004.001.0044.411
（ノ-マル）（α処理®）（ノ-マル）（α処理®）1016202225 30 35  2.00～6.006.001.2066.413
ボタンダイ -ツバ付・レギュラータイプ- PMHD

PHDD

PHDR

PHDE

PHDG		P-PMHD

P-PHDD

P-PHDR

P-PHDE

P-PHDG		A-PMHD

A-PHDD

A-PHDR

A-PHDE

A-PHDG		AP-PMHD

AP-PHDD

AP-PHDR

AP-PHDE

AP-PHDG		1316202225 30 35  3.00～8.008.001.5088.416
1616202225 30 35  5.00～10.0010.002.0010.619
（20）16202225 30 35  7.00～12.0012.003.0012.623
（25）16202225 30 35  10.00～16.0016.003.0016.628

[ ! ]D3はツバ下部が薄肉となっております。取付時の破損にご注意ください。
[ ! ]D＝（3）（4）（5）は形状（丸）のみの規格です。形状はありません。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dm5のみの規格です。
[ ! ]L＝（45）はシャンク径公差Dm5のみの規格です。
[ ! ]α処理®の適用範囲はP≧1です。

注文例

型式-L-P-W-R（ボタンダイ -ツバ付・レギュラータイプ- のみ）
P-MHD13-30-P7.00

出荷日

■ノーマル

・D6～32
 2 日目出荷
急

ストークT

ストークA早割

ストークA
・D3 ～ 5・D38 ～ 56
・
 3 日目出荷
急

ストークT

ストークA早割

ストークA
[ ! ]ストークA早割対象は刃先形状タイプ(Ｄ4以上)のみ
[ NG ]D3·4·5·45·50·56は、「ストークT」をご利用できません。
■α処理® （P-・AP-）
 ・D6～32・D3～5・D38～56
・
 5 日目出荷

 6 日目出荷

[ NG ]α処理®はストーク適用不可
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。

追加工

型式-L（LC）-P（PC）-W（WC）-R-（BC・HC・TC・CKC・MKC…etc.）
P-MHD13-30-P7.00    -TC4.0 - KFC90
追加工記号刃先形状

刃先PC
WC		刃先径変更
min：P＞PC≧Pmin≧0.50
2
     指定0.01mm単位
[ ! ]PC1.00～1.99の場合、
b＝4になります。		刃先径変更
min：P＞PC≧P・Wmin≧1.00
WWC2
     指定0.01mm単位


max：P＜PC≦P・Kmax＋0.2 指定0.01mm単位
WWC
     
BC刃先長変更
1≦BC≦b
指定0.1mm単位
[ NG ]P＜1.00適用不可
PKC刃先径公差変更
P ＋0.010 ⇒ ＋0.0050 
[ NG ]P＜1.00適用不可		刃先径公差変更
P・W±0.01⇒＋0.010
全長LC全長変更(刃先部より加工します)
10≦L－(b－1)≦LC＜L
指定0.1mm単位
(LKC・LKZ・CKC・MKC併用の場合 0.01mm単位指定可)
[ ! ]b寸法と導入部は(L－LC)分短くなります。
LKC全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)
LKZ全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.010  		[ NG ]L(LC)＜16適用不可
[ NG ]D＞25適用不可
(LC併用の場合、L寸法0.01mm単位指定可)
CKCツバ厚公差・全長公差変更を1つのコードで加工します。
加工限界はTKCとLKCと同様
[ NG ]L(LC)＜16適用不可
TKC
ツバ厚公差変更
T ＋0.30 ⇒ ＋0.020  		＋ LKC
全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.050
(TC併用の場合、T寸法0.01mm単位・LC併用の場合、L寸法0.01mm単位
指定可)
MKCツバ厚公差・全長公差変更を1つのコードで加工します。
加工限界はTKMとLKCと同様
[ NG ]L(LC)＜16適用不可
TKM
ツバ厚公差変更
T＋0.30 ⇒    0－0.02		＋ LKC
全長公差変更
L ＋0.4＋0.2 ⇒ ＋0.050
(TC併用の場合、T寸法0.01mm単位・LC併用の場合、L寸法0.01mm単位
指定可)
追加工記号刃先形状

ツバ部KCツバ部廻り止め
一面加工		廻り止め
位置変更
指定1゜単位
WKC廻り止め平行
加工（2面）		廻り止め平行
加工（2面）
KC併用可
KFC廻り止め0゜と
角度指定
加工(2面)
指定1゜単位		廻り止め0゜と
角度指定
加工(2面)
指定1゜単位
[ NG ]KC・WKC併用不可
[ NG ]L(LC)＜16,D＞25
     適用不可		[ NG ]KC・WKC併用不可
[ NG ]L(LC)＜16,D＞25
     適用不可
HCツバ径変更
D≦HC＜H
指定0.1mm単位
TCツバ厚変更 2≦TC＜T 指定0.1mm単位
(TKC・TKM・CKC・MKC併用の場合 0.01mm単位指定可)
[ ! ]全長Lは(T－TC)分短くなります。
    LC併用の場合、全長はLCと同じです。
TKCツバ厚公差変更
T＋0.30 ⇒ ＋0.020  		[ NG ]L(LC)＜16適用不可
(TC併用の場合、T寸法0.01mm単位指定可)
TKMツバ厚公差変更
T＋0.30 ⇒    0－0.02  		[ NG ]L(LC)＜16適用不可
(TC併用の場合、T寸法0.01mm単位指定可)
RCリテーナ面に対してツバ部を－0.04～0に加工
[ NG ]L(LC)＜30適用不可
その他SKCシャンク部フラット面加工(1面)
[ ! ]D≧8　　 L(LC)≧20に適用
[ NG ]KC・WKC・KFC併用不可

[ ! ]α処理®のPCminは1.0です。

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］ カス上がり対策ボタンダイ　－ツバ付・レギュラ-タイプ－
α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。

ボタンダイ　－ツバ付・レギュラータイプ－

型番リスト

表示件数:
