ボタンダイ　－ストレート・刃先長固定タイプ－　-ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.529

規格拡大
一部当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（8件）

通常価格(税別): -

税込価格: -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

外形状：

ストレート
内部形状：

エコノミー
カス上がり対策：

なし
カス詰り対策有無：

無

(i)ご注意

刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

型番

未確定5,907件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

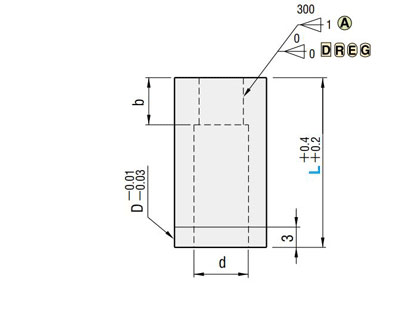

外形図・製品仕様

エコノミータイプ[ ! ]エコノミータイプには刃先にストレート部B(2mm)がありません。

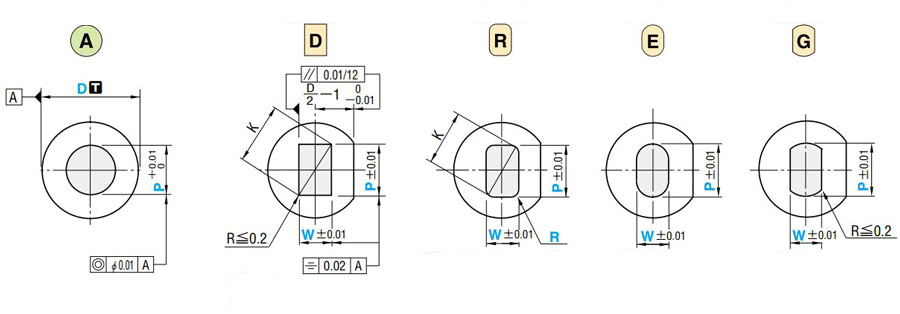

刃先形状刃先形状刃先形状刃先形状刃先形状

[ ! ]P≧W
[ ! ]K=

[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

シャンク径 D[ T ]公差	[ M ]材質	[ H ]母材硬度	D寸法			型式
シャンク径 D[ T ]公差	[ M ]材質	[ H ]母材硬度	D寸法			ノーマル	α処理®
n5	SKD11相当	60～63HRC	6	～	56	EMSD	P-EMSD
	SKD11相当	60～63HRC	6	～	56	ESD□	P-ESD□
	粉末ハイス鋼	64～67HRC	6	～	25	EPMSD	P-EPMSD
	粉末ハイス鋼	64～67HRC	6	～	25	EPSD□	P-EPSD□
+0.005/0	SKD11相当	60～63HRC	6	～	16	A-EMSD	AP-EMSD
	SKD11相当	60～63HRC	6	～	16	A-ESD□	AP-ESD□
	粉末ハイス鋼	64～67HRC	6	～	16	A-EPMSD	AP-EPMSD
	粉末ハイス鋼	64～67HRC	6	～	16	A-EPSD□	AP-EPSD□

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式

指定0.01mm単位

Type

min.

max.

P・Kmax.

P・Wmin

（SKD11相当）

（6）

1.00

～

3.00

－

0.15〜	w	未満
	2

のみ

3.4

（D n5）

（D +0.005/0）

1.00

～

4.00

1.00

4.4

（ノーマル）

（α処理®）

（ノーマル）

（α処理®）

（40）

2.00

～

6.00

1.20

6.4

EMSD

ESDD

ESDR

ESDE

ESDG

P-EMSD

P-ESDD

P-ESDR

P-ESDE

P-ESDG

A-EMSD

A-ESDD

A-ESDR

A-ESDE

A-ESDG

AP-EMSD

AP-ESDD

AP-ESDR

AP-ESDE

AP-ESDG

（40）

3.00

～

8.00

1.50

8.4

（40）

5.00

～

10.00

2.00

10.6

（20）

（40）

7.00

～

12.00

3.00

12.6

（22）

（40）

8.00

～

14.00

3.00

14.6

（25）

（40）

10.00

～

16.00

3.00

16.6

（32）

15.00

～

20.00

4.00

20.6

（38）

19.00

～

26.00

5.00

26.6

（45）

25.00

～

35.00

6.00

36.0

（50）

33.00

～

40.00

7.00

41.0

（56）

38.00

～

45.00

8.00

46.0

（粉末ハイス鋼）

（6）

1.00

～

3.00

1.00

3.4

（D n5）

（D +0.005/0）

1.00

～

4.00

1.00

4.4

（ノーマル）

（α処理®）

（ノーマル）

（α処理®）

2.00

～

6.00

1.20

6.4

EPMSD

EPSDD

EPSDR

EPSDE

EPSDG

P-EPMSD

P-EPSDD

P-EPSDR

P-EPSDE

P-EPSDG

A-EPMSD

A-EPSDD

A-EPSDR

A-EPSDE

A-EPSDG

AP-EPMSD

AP-EPSDD

AP-EPSDR

AP-EPSDE

AP-EPSDG

3.00

～

8.00

1.50

8.4

5.00

～

10.00

2.00

10.6

（20）

7.00

～

12.00

3.00

12.6

（25）

10.00

～

16.00

3.00

16.6

[ ! ]D＝（6）は形状（丸）のみの規格です形状はありません。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dn5のみの規格です。
[ ! ]L＝（40）はシャンク径公差Dn5のみの規格です。
[ ! ]α処理®の適用範囲はP≧1です。

注文例

型式	-	L	-	P	-	W	-	R（のみ）
P-EMSD13	-	30	-	P7.00

出荷日

■ノーマル

・

D6～32

日目出荷

急	ストークT
	ストークA早割
	ストークA

・

D3 ～ 5・D38 ～ 56
・

日目出荷

急	ストークT
	ストークA早割
	ストークA

[ ! ]ストークA早割対象は刃先形状

タイプ(Ｄ4以上)のみ
[ NG ]D3·4·5·45·50·56は、「ストークT]をご利用できません。

■α処理® （P-・AP-）

・

D6～32

・

D38～56
・

日目出荷

[ NG ]α処理®はストーク適用不可
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWОSにてご確認ください。

追加工

型式	-	L(LC・SLC)	-	P（PC）	-	W（WC）	-	R	-	(BC・KC・WKC…etc.)
P-EMSD13	-	30	-	P7.00					-	BC4.0

追加工

記号

刃先形状

刃先

PC
WC

刃先径変更

min：	P	＞	PC	≧	Pmin	≧	0.50
					2

指定0.01mm単位
[ ! ]PC1.00～1.99の場合、b＝4になります。

刃先径変更

min：	P	＞	PC	≧	P・Wmin	≧	1.00
	W		WC		2

指定0.01mm単位

max：	P	＜	PC	≦	P・Kmax＋0.2 指定0.01mm単位
	W		WC

全長

全長変更 10≦LC＜L
指定0.1mm単位
(LKC・LKZ併用の場合0.01mm単位指定可)
[ ! ]導入部は(L－LC)分短くなります。

SLC

全長変更・全長公差変更を1つのコードで加工します。
指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様

LC
全長変更

＋

LKC
全長公差変更
L＋0.4+0.2 ⇒ ＋0.050

(L寸法0.01mm単位指定可)

LKC

全長公差変更
L＋0.4+0.2 ⇒ ＋0.050
(LC併用の場合、L寸法0.01mm単位指定可)

LKZ

全長公差変更
L＋0.4+0.2 ⇒ ＋0.010

[ NG ]L(LC)＜16適用不可
[ NG ]D＞25適用不可

(LC併用の場合、L寸法0.01mm単位指定可)

追加工

記号

刃先形状

その他

廻り止め
一面加工
[ NG ]D6適用不可

廻り止め
位置変更
指定1゜単位

WKC

廻り止め平行加工(2面)
[ NG ]D6適用不可
[ ! ]

形状はKC併用可

浮き防止用キー溝加工
[ NG ]D＜6適用不可 [ NG ]WKC･ANF併用不可
[ ! ]D＝6の時、刃先形状は

のみ適用

D	h	ℓ
6	1	5≦ℓ＜L 指定0.1mm単位
8	1.5
10
13
16
20	2
25	2

[ ! ]KM加工は廻り止め加工の対称位置になります。

[ ! ]α処理®のPCminは1.0です。

型番リスト

表示件数:

型番	刃先形状	材質	内径表面処理	シャンク径 D公差	D(シャンク径)(mm)	L(全長)(mm)	LC(全長変更)(mm)	P(刃先寸法)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	SLC(全長変更・公差変更)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A-EMSD6-[16,20,22,25,28,30,32,35]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	16 ～ 35	-	1 ～ 3	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-[16,20,22,25,28,30,32,35]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	16 ～ 35	-	-	0.5 ～ 0.99	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-[16,20,22,25,28,30,32,35]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	16 ～ 35	-	-	3.01 ～ 3.2	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-LC[10-34.9/0.1]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	10 ～ 34.9	1 ～ 3	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-LC[10-34.9/0.1]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	10 ～ 34.9	-	0.5 ～ 0.99	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-LC[10-34.9/0.1]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	10 ～ 34.9	-	3.01 ～ 3.2	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[10-15.99/0.01]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	1 ～ 3	-	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[10-15.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	0.5 ～ 0.99	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[10-15.99/0.01]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[16.1-19.99/0.01]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	1 ～ 3	-	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[16.1-19.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	0.5 ～ 0.99	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[16.1-19.99/0.01]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[20.1-21.99/0.01]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	1 ～ 3	-	-	20.1 ～ 21.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[20.1-21.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	0.5 ～ 0.99	-	20.1 ～ 21.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[20.1-21.99/0.01]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	20.1 ～ 21.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[22.1-24.99/0.01]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	1 ～ 3	-	-	22.1 ～ 24.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[22.1-24.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	0.5 ～ 0.99	-	22.1 ～ 24.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[22.1-24.99/0.01]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	22.1 ～ 24.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[25.1-29.99/0.01]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	1 ～ 3	-	-	25.1 ～ 29.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[25.1-29.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	0.5 ～ 0.99	-	25.1 ～ 29.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[25.1-29.99/0.01]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	25.1 ～ 29.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[30.1-34.99/0.01]-P[1-3/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	1 ～ 3	-	-	30.1 ～ 34.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[30.1-34.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	0.5 ～ 0.99	-	30.1 ～ 34.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD6-SLC[30.1-34.99/0.01]-PC[3.01-3.2/0.01]	丸形	SKD11相当	なし	+0.005/0	6	-	-	-	3.01 ～ 3.2	-	30.1 ～ 34.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-[16,20,22,25,28,30,32,35]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	16 ～ 35	-	1 ～ 4	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-[16,20,22,25,28,30,32,35]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	16 ～ 35	-	-	0.5 ～ 0.99	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-[16,20,22,25,28,30,32,35]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	16 ～ 35	-	-	4.01 ～ 4.2	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-LC[10-34.9/0.1]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	10 ～ 34.9	1 ～ 4	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-LC[10-34.9/0.1]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	10 ～ 34.9	-	0.5 ～ 0.99	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-LC[10-34.9/0.1]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	10 ～ 34.9	-	4.01 ～ 4.2	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[10-15.99/0.01]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	1 ～ 4	-	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[10-15.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	0.5 ～ 0.99	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[10-15.99/0.01]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	4.01 ～ 4.2	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[16.1-19.99/0.01]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	1 ～ 4	-	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[16.1-19.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	0.5 ～ 0.99	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[16.1-19.99/0.01]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	4.01 ～ 4.2	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[20.1-21.99/0.01]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	1 ～ 4	-	-	20.1 ～ 21.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[20.1-21.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	0.5 ～ 0.99	-	20.1 ～ 21.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[20.1-21.99/0.01]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	4.01 ～ 4.2	-	20.1 ～ 21.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[22.1-24.99/0.01]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	1 ～ 4	-	-	22.1 ～ 24.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[22.1-24.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	0.5 ～ 0.99	-	22.1 ～ 24.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[22.1-24.99/0.01]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	4.01 ～ 4.2	-	22.1 ～ 24.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[25.1-29.99/0.01]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	1 ～ 4	-	-	25.1 ～ 29.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[25.1-29.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	0.5 ～ 0.99	-	25.1 ～ 29.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[25.1-29.99/0.01]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	4.01 ～ 4.2	-	25.1 ～ 29.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[30.1-34.99/0.01]-P[1-4/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	1 ～ 4	-	-	30.1 ～ 34.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[30.1-34.99/0.01]-PC[0.5-0.99/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	0.5 ～ 0.99	-	30.1 ～ 34.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD8-SLC[30.1-34.99/0.01]-PC[4.01-4.2/0.01]	丸形	SKD11相当	なし	+0.005/0	8	-	-	-	4.01 ～ 4.2	-	30.1 ～ 34.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-[16,20,22,25,28,30,32,35]-P[2-6/0.01]	丸形	SKD11相当	なし	+0.005/0	10	16 ～ 35	-	2 ～ 6	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-[16,20,22,25,28,30,32,35]-PC[1-1.99/0.01]	丸形	SKD11相当	なし	+0.005/0	10	16 ～ 35	-	-	1 ～ 1.99	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-[16,20,22,25,28,30,32,35]-PC[6.01-6.2/0.01]	丸形	SKD11相当	なし	+0.005/0	10	16 ～ 35	-	-	6.01 ～ 6.2	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-LC[10-34.9/0.1]-P[2-6/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	10 ～ 34.9	2 ～ 6	-	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-LC[10-34.9/0.1]-PC[1-1.99/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	10 ～ 34.9	-	1 ～ 1.99	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-LC[10-34.9/0.1]-PC[6.01-6.2/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	10 ～ 34.9	-	6.01 ～ 6.2	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-SLC[10-15.99/0.01]-P[2-6/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	-	2 ～ 6	-	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-SLC[10-15.99/0.01]-PC[1-1.99/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	-	-	1 ～ 1.99	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-SLC[10-15.99/0.01]-PC[6.01-6.2/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	-	-	6.01 ～ 6.2	-	10 ～ 15.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-SLC[16.1-19.99/0.01]-P[2-6/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	-	2 ～ 6	-	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-SLC[16.1-19.99/0.01]-PC[1-1.99/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	-	-	1 ～ 1.99	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能
A-EMSD10-SLC[16.1-19.99/0.01]-PC[6.01-6.2/0.01]	丸形	SKD11相当	なし	+0.005/0	10	-	-	-	6.01 ～ 6.2	-	16.1 ～ 19.99	-	-	10	1個	-( - )	2日目一部当日出荷可能

詳細情報

基本情報

基本情報

ボタンダイの表面処理商品が初登場！刃先・内面を強化！

「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。

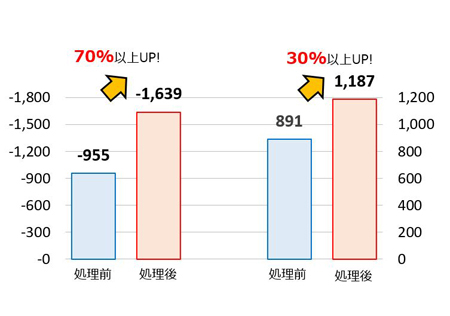

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）

⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。

(i)ご注意

刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
α処理®の適用範囲はP≧1です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ボタンダイ　－ストレート・刃先長固定タイプ－　-ノーマル・α処理®-	ボタンダイ　－ツバ付・刃先長固定タイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	ボタンダイ　－ストレート・レギュラータイプ－　-ノーマル・α処理®-	全長指定ボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	アンギュラボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ストレートタイプ－　-ノーマル・α処理®-	ボタンダイ　－ツバ付・レギュラータイプ－　-ノーマル・α処理®-	全長指定ボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ツバ付タイプ－　-ノーマル・α処理®-	アンギュラボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	斜面抜きボタンダイ　－ノック止めタイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	2日目～当日出荷可能	2日目～当日出荷可能	2日目～当日出荷可能	2日目～当日出荷可能	5日目～	3日目～	2日目～当日出荷可能	5日目～	2日目～当日出荷可能	5日目～	5日目～	3日目～	2日目～当日出荷可能
外形状	ストレート	ヘッド付	ストレート	ストレート	ストレート	ストレート	ヘッド付	ストレート	ヘッド付	ヘッド付	ヘッド付	ヘッド付	ノック止め
内部形状	エコノミー	エコノミー	レギュラー	レギュラー	レギュラー	アンギュラ（テーパ逃げ）	レギュラー	レギュラー	レギュラー	レギュラー	レギュラー	アンギュラ（テーパ逃げ）	レギュラー
カス上がり対策	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし
カス詰り対策有無	無	無	無	無	無	無	無	無	無	無	無	無	無

back next

ボタンダイ　－ストレート・刃先長固定タイプ－　-ノーマル・α処理®-のレビュー

評価 4.7 平均満足度：4.7 8件のレビュー

星５

75%
星４

25%
星３

0%
星２

0%
星１

0%

レビューを書く

金型用

評価 5.0満足度：5.02023/01/16

この商品は自社の金型の工程で使用しているものです。以前から使用しているものですが、使用感は良いです。何より耐久性があるところが一番優れている点だと思います。今後も使い続ける部品の一つだと思っています。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

抜きダイ用

評価 5.0満足度：5.02022/02/03

抜きパンチとセットで購入。
パンチとの嵌合も問題なく使用できた。

もっと読む閉じる

0人が参考にしています。

順送金型の入れ子対応のため

評価 4.0満足度：4.02022/01/11

順送金型の場合、ボタンダイにしておくことで、メンテ作業が楽になります。
数を打ちまダレダレがひどくなったときには、ボタンダイを交換することで、メンテ
が非常に楽になり、良い製品が加工できるので、便利に使用しており、ボタンダイの精度も良いので安心して使用できます。

もっと読む閉じる

0人が参考にしています。

順送金型の交換部品

評価 5.0満足度：5.02021/12/07

消耗品であるボタンダイの為、低コスト品があると、研磨しシムアップして使用するより効率よく交換できる。

もっと読む閉じる

0人が参考にしています。

製品組立時に使っています

評価 5.0満足度：5.02020/12/03

製品組立工程の中で、段付きシャフト先端にハンドプレスで部品を圧入する際に治工具として、に使っています。今までは、社内にある、アルミ・ステンレスの丸棒を治工具として使用していました。治工具を使っていると、へ垂れてきていたので、硬くてコストも安い商品をミスミのネットから探し、この商品を購入しました。使っていて思った通りなので、他のサイズも揃えています。

もっと読む閉じる

0人が参考にしています。

8件全て見る
