カス上がり対策ボタンダイ －ツバ付・レギュラータイプ－ -ノーマル・α処理®-
- 通常価格(税別)
- -
- 税込価格
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...
商品情報

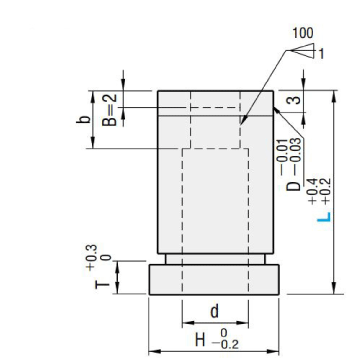

外形図・製品仕様

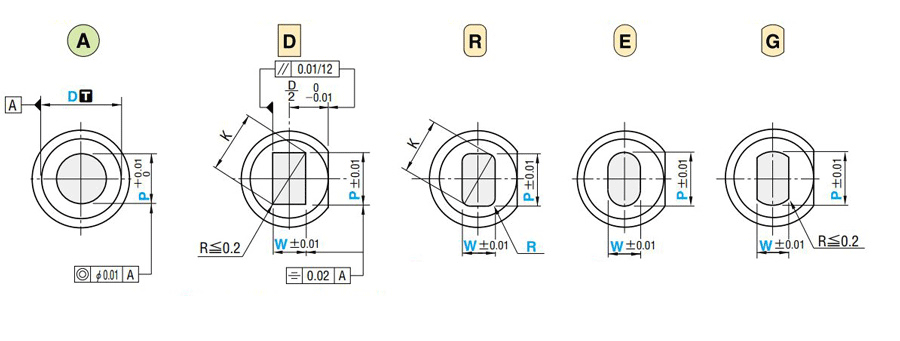

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P－0.4≧1.5（P寸ストレート部1.5mm以上）
[ ! ]P≧W [ ! ]K＝
[ ! ]P≧W[ ! ]P－2R≧1.5
（P寸ストレート部1.5mm以上）
[ ! ]K＝
[ ! ]0.15≦R＜
[ ! ]P＞W [ ! ]P＞W[ ! ]
≧1.5（P寸ストレート部1.5mm以上）
[ ! ] α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ] α処理®は刃先先端エッジ部に微小Rがつきます。
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]母材硬度 | D寸法 | 型式 | |||
|---|---|---|---|---|---|---|---|
| ノーマル | α処理® | ||||||
| m5 | SKH51相当 | 61～64HRC | 4 | ・ | 5 | SR-MHD | SRP-MHD |
| SKD11相当 | 60～63HRC | 6 | ～ | 56 | |||
| SKD11相当 | 60～63HRC | 6 | ～ | 56 | SR-HD□ | SRP-HD□ | |
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 25 | SR-PMHD | SRP-PMHD | |
| SR-PHD□ | SRP-PHD□ | ||||||
| +0.005/0 | SKH51相当 | 61～64HRC | 4 | ・ | 5 | SRA-MHD | SRAP-MHD |
| SKD11相当 | 60～63HRC | 6 | ～ | 16 | |||
| SKD11相当 | 60～63HRC | 6 | ～ | 16 | SRA-HD□ | SRAP-HD□ | |
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 16 | SRA-PMHD | SRAP-PMHD | |
| SRA-PHD□ | SRAP-PHD□ | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | 0.005mm単位 | b | d | H | T | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MT※ | C※ | |||||||||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | （被加工材板厚） | （クリアランス） | ||||||||||||||||||||
| （SKH51相当） | （4） | 16 | 20 | 22 | 25 | 28 | 30 | 1.00 | ～ | 2.00 | - | - | - | MT≧0.15 被加工材板厚は 0.15mm以上より ご指定頂けます。 | C≧0.010 クリアランスは、 0.010mm以上より ご指定頂けます。
| 2 | 2.4 | 5 | 3 | ||||||||||
| （D m5） | （D +0.005/0） | ||||||||||||||||||||||||||||
| SR-MHD | （α処理®） SRP-MHD | SRA-MHD | （α処理®） SRAP-MHD | （5） | 16 | 20 | 22 | 25 | 28 | 30 | 1.00 | ～ | 2.50 | - | - | 2.9 | 6 | |||||||||||
| （SKD11相当） | 6 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 |
 のみ | 3 | 3.4 | 9 | 5 | ||||||||||
| （D m5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | ||||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | 13 | |||||||
| SR-MHD | SRP-MHD | SRA-MHD | SRAP-MHD | 13 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | 16 | ||||||
| SR-HDD | SRP-HDD | SRA-HDD | SRAP-HDD | 16 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||
| SR-HDR | SRP-HDR | SRA-HDR | SRAP-HDR | （20） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | 23 | ||||||||
| SR-HDE | SRP-HDE | SRA-HDE | SRAP-HDE | （22） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 8.00 | ～ | 14.00 | 14.00 | 3.00 | 14.6 | 25 | ||||||||
| SR-HDG | SRP-HDG | SRA-HDG | SRAP-HDG | （25） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | 28 | ||||||||
| （32） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 20.6 | 35 | ||||||||||||||
| （38） | 16 | 20 | 22 | 25 | 30 | 35 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | 41 | ||||||||||||||||
| （45） | 20 | 22 | 25 | 30 | 35 | 25.00 | ～ | 35.00 | 35.00 | 6.00 | 36.0 | 48 | |||||||||||||||||
| （50） | 20 | 22 | 25 | 30 | 35 | 33.00 | ～ | 40.00 | 40.00 | 7.00 | 41.0 | 53 | |||||||||||||||||
| （56） | 20 | 22 | 25 | 30 | 35 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | 59 | |||||||||||||||||
| （粉末ハイス鋼） | 6 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 | 3 | 3.4 | 9 | 5 | |||||||||||||
| （D m5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | |||||||||||||
| （ノーマル） SR-PMHD SR-PHDD SR-PHDR SR-PHDE SR-PHDG | （α処理®） SRP-PMHD SRP-PHDD SRP-PHDR SRP-PHDE SRP-PHDG | （ノーマル） SRA-PMHD SRA-PHDD SRA-PHDR SRA-PHDE SRA-PHDG | （α処理®） SRAP-PMHD SRAP-PHDD SRAP-PHDR SRAP-PHDE SRAP-PHDG | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | 13 | |||||||||||
| 13 | 16 | 20 | 22 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | 16 | ||||||||||||||
| 16 | 16 | 20 | 22 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||||||||||
| （20） | 16 | 20 | 22 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | 23 | ||||||||||||||||
| （25） | 16 | 20 | 22 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | 28 | ||||||||||||||||
※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]引張強度1177N/mm2（120kgf/mm2）までの被加工材のみに適用可能です。
[ ! ]D＝（4）（5）は
形状（丸）のみの規格です。
形状はありません。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dm5のみの規格です。
[ ! ]L＝（45）はシャンク径公差Dm5のみの規格です。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） | - | MT | - | C |
| SRP-MHD13 | - | 30 | - | P7.00 | - | MT1.50 | - | C0.105 |
出荷日
■ノーマル・ D4～32
|
| ・D38～56 ・
|
|
タイプのみ■α処理® （SRP-・SRAP-）
| ・D4～32 |
| ・D38～56 ・ |
|
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R | - | MT | - | C | - | （BC・HC・TC・CKC・MKC…etc.） |
| SRP-MHD13 | - | 30 | - | P7.00 | - | MT1.50 | - | C0.105 | - | TC3 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||||
 |     | |||||||||||||||
| 刃先 |  | PC WC | 刃先径変更
[ ! ] のみPC1.00～1.99の場合、b＝4になります。 | |||||||||||||
| ||||||||||||||||
 | BC | 刃先長変更
1≦BC≦b 指定0.1mm単位 | 刃先長変更 1≦BC＜b 指定0.1mm単位 | |||||||||||||
 | PKC | 刃先径公差変更 P ＋0.010 ⇒ ＋0.0050 | 刃先径公差変更 P・W±0.01⇒＋0.010 | |||||||||||||
| 全長 |  | LC | 全長変更(刃先部より加工します) 10≦L－(b－1)≦LC＜L 指定0.1mm単位 (LKC・LKZ・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]b寸法と導入部は(L－LC)分短くなります。 | |||||||||||||
 | LKC | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||
| LKZ | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.010 | [ NG ]L(LC)＜16適用不可 [ NG ]D＞25適用不可 | ||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||
 | CKC | ツバ厚公差・全長公差変更を1つのコードで 加工します。加工限界はTKCとLKCと同様 [ NG ]L(LC)＜16適用不可 | ||||||||||||||
| TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.020 | ＋ | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の 場合、L寸法0.01mm単位指定可) | ||||||||||||||||
| MKC | ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKMとLKCと同様 [ NG ]L(LC)＜16適用不可 | |||||||||||||||
| TKM ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | ＋ | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の 場合、L寸法0.01mm単位指定可) | ||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC | 廻り止め平行加工(2面) [ ! ] 形状はKC併用可 | ||||
 | KFC |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 | |
| [ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25 適用不可 | [ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25 適用不可 | |||||
 | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 | ||||
 | TC | ツバ厚変更 2≦TC＜T 指定0.1mm単位 (TKC・TKM・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]全長Lは(T－TC)分短くなります。 LC併用の場合、全長はLCと同じです。 | ||||
 | TKC | ツバ厚公差変更 T＋0.30 ⇒ ＋0.020 | [ NG ]L(LC)＜16適用不可 | |||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
| TKM | ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | [ NG ]L(LC)＜16適用不可 | ||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
 | RC |  | リテーナ面に対してツバ部を－0.04～0に加工 [ NG ]L(LC)＜30適用不可 | |||
| その他 |  | SKC | シャンク部フラット面加工(1面) [ ! ]D≧8 L(LC)≧20に適用 [ NG ]KC・WKC・KFC併用不可 | |||
関連情報

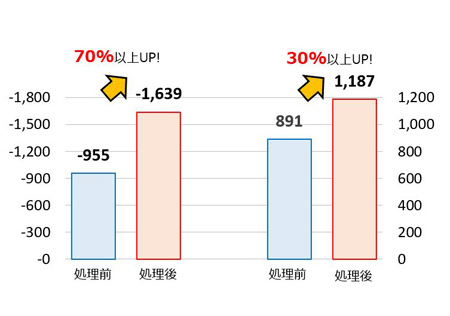

ボタンダイの刃先・内径強化商品がついに登場！

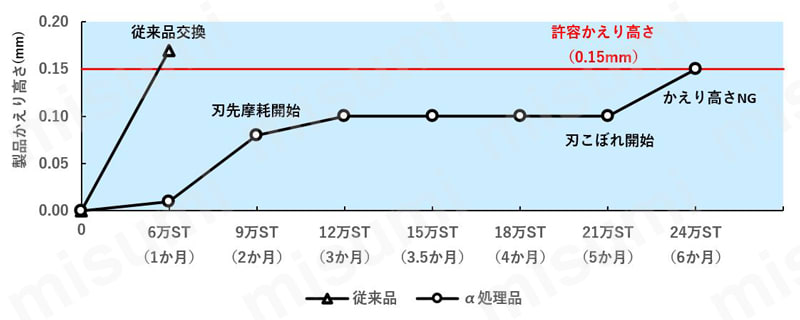

■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
型番リスト
| 型番 |
刃先形状 |
材質 |
内径表面処理 |
シャンク径 D公差 |
D(シャンク径)(mm) |
C(クリアランス)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) |
MT(被加工材板厚)(mm) |
P(刃先寸法)(mm) |
PC(刃先寸法変更)(mm) |
R(刃先コーナーR)(mm) |
W(刃先寸法)(mm) |
WC(刃先寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
16 ～ 35
|
-
|
0.15 ～ 8
|
1 ～ 3
|
-
|
-
|
1 ～ 3
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
16 ～ 35
|
-
|
0.15 ～ 8
|
1 ～ 3
|
-
|
-
|
-
|
3.01 ～ 3.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
16 ～ 35
|
-
|
0.15 ～ 8
|
-
|
2.77 ～ 3.2
|
-
|
1 ～ 3
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
16 ～ 35
|
-
|
0.15 ～ 8
|
-
|
2.77 ～ 3.2
|
-
|
-
|
3.01 ～ 3.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
-
|
9 ～ 35
|
0.15 ～ 8
|
1 ～ 3
|
-
|
-
|
1 ～ 3
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
-
|
9 ～ 35
|
0.15 ～ 8
|
1 ～ 3
|
-
|
-
|
-
|
3.01 ～ 3.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
-
|
9 ～ 35
|
0.15 ～ 8
|
-
|
2.77 ～ 3.2
|
-
|
1 ～ 3
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
6
|
0.01 ～ 10
|
-
|
9 ～ 35
|
0.15 ～ 8
|
-
|
2.77 ～ 3.2
|
-
|
-
|
3.01 ～ 3.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
16 ～ 40
|
-
|
0.15 ～ 8
|
1 ～ 4
|
-
|
-
|
1 ～ 4
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
16 ～ 40
|
-
|
0.15 ～ 8
|
1 ～ 4
|
-
|
-
|
-
|
4.01 ～ 4.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
16 ～ 40
|
-
|
0.15 ～ 8
|
-
|
4.01 ～ 4.2
|
-
|
1 ～ 4
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
16 ～ 40
|
-
|
0.15 ～ 8
|
-
|
4.01 ～ 4.2
|
-
|
-
|
4.01 ～ 4.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
-
|
13 ～ 44.9
|
0.15 ～ 8
|
1 ～ 4
|
-
|
-
|
1 ～ 4
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
-
|
13 ～ 44.9
|
0.15 ～ 8
|
1 ～ 4
|
-
|
-
|
-
|
4.01 ～ 4.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
-
|
13 ～ 44.9
|
0.15 ～ 8
|
-
|
4.01 ～ 4.2
|
-
|
1 ～ 4
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
8
|
0.01 ～ 10
|
-
|
13 ～ 44.9
|
0.15 ～ 8
|
-
|
4.01 ～ 4.2
|
-
|
-
|
4.01 ～ 4.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
1.2 ～ 6
|
-
|
-
|
1.2 ～ 6
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
1.2 ～ 6
|
-
|
-
|
-
|
1 ～ 1.19
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
1.2 ～ 6
|
-
|
-
|
-
|
6.01 ～ 6.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.19
|
-
|
1.2 ～ 6
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.19
|
-
|
-
|
1 ～ 1.19
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.19
|
-
|
-
|
6.01 ～ 6.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
5.6 ～ 6.2
|
-
|
1.2 ～ 6
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
5.6 ～ 6.2
|
-
|
-
|
1 ～ 1.19
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
5.6 ～ 6.2
|
-
|
-
|
6.01 ～ 6.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
1.2 ～ 6
|
-
|
-
|
1.2 ～ 6
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
1.2 ～ 6
|
-
|
-
|
-
|
1 ～ 1.19
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
1.2 ～ 6
|
-
|
-
|
-
|
6.01 ～ 6.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
-
|
1 ～ 1.19
|
-
|
1.2 ～ 6
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
-
|
1 ～ 1.19
|
-
|
-
|
1 ～ 1.19
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
-
|
1 ～ 1.19
|
-
|
-
|
6.01 ～ 6.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
-
|
5.6 ～ 6.2
|
-
|
1.2 ～ 6
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
-
|
5.6 ～ 6.2
|
-
|
-
|
1 ～ 1.19
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
10
|
0.01 ～ 10
|
-
|
11 ～ 44.9
|
0.15 ～ 8
|
-
|
5.6 ～ 6.2
|
-
|
-
|
6.01 ～ 6.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
1.5 ～ 8
|
-
|
-
|
1.5 ～ 8
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
1.5 ～ 8
|
-
|
-
|
-
|
1 ～ 1.49
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
1.5 ～ 8
|
-
|
-
|
-
|
8.01 ～ 8.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.49
|
-
|
1.5 ～ 8
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.49
|
-
|
-
|
1 ～ 1.49
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.49
|
-
|
-
|
8.01 ～ 8.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
8.01 ～ 8.2
|
-
|
1.5 ～ 8
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
8.01 ～ 8.2
|
-
|
-
|
1 ～ 1.49
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
8.01 ～ 8.2
|
-
|
-
|
8.01 ～ 8.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
1.5 ～ 8
|
-
|
-
|
1.5 ～ 8
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
1.5 ～ 8
|
-
|
-
|
-
|
1 ～ 1.49
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
1.5 ～ 8
|
-
|
-
|
-
|
8.01 ～ 8.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
-
|
1 ～ 1.49
|
-
|
1.5 ～ 8
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
-
|
1 ～ 1.49
|
-
|
-
|
1 ～ 1.49
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
-
|
1 ～ 1.49
|
-
|
-
|
8.01 ～ 8.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
-
|
8.01 ～ 8.2
|
-
|
1.5 ～ 8
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
-
|
8.01 ～ 8.2
|
-
|
-
|
1 ～ 1.49
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
13
|
0.01 ～ 10
|
-
|
10 ～ 44.9
|
0.15 ～ 8
|
-
|
8.01 ～ 8.2
|
-
|
-
|
8.01 ～ 8.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
2 ～ 10
|
-
|
-
|
2 ～ 10
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
2 ～ 10
|
-
|
-
|
-
|
1 ～ 1.99
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
2 ～ 10
|
-
|
-
|
-
|
10.01 ～ 10.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.99
|
-
|
2 ～ 10
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.99
|
-
|
-
|
1 ～ 1.99
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
1 ～ 1.99
|
-
|
-
|
10.01 ～ 10.2
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
10.01 ～ 10.2
|
-
|
2 ～ 10
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長方形
|
SKD11相当
|
なし
|
m5
|
16
|
0.01 ～ 10
|
16 ～ 45
|
-
|
0.15 ～ 8
|
-
|
10.01 ～ 10.2
|
-
|
-
|
1 ～ 1.99
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ボタンダイの表面処理商品が初登場！刃先・内面を強化！
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」がを解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）
＊カス上がり対策ボタンダイとは
カス上がり対策ボタンダイとは、ボタンダイの内面に加工された傾斜溝によってカス上がりを抑制する商品です。
（詳細は「カス上がり対策ダイ」をご参照ください。）
⇒ハイテン材のカス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。
(i)ご注意
- α処理®の適用範囲はP≧1です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
カス上がり対策ボタンダイ －ツバ付・レギュラータイプ－ -ノーマル・α処理®-のレビュー
高評価レビュー
カス上がり対策ボタンダイカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- プレス金型部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
