カス上がり対策ボタンダイ －ツバ付・刃先長固定タイプ－ -ノーマル・α処理®-
- 通常価格(税別)
- -
- 税込価格
- -
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...
(i)ご注意
- 刃先にストレート部が無い分、標準タイプよりも安価にお求めいただけます。
- α処理®品はエコノミータイプの単価が標準タイプよりも高くなる場合があります。詳細はWOSをご確認ください。
- α処理®の適用範囲はP≧1です。
商品情報

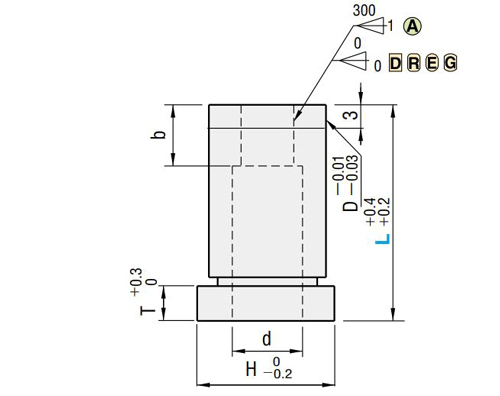

外形図・製品仕様
[ ! ]エコノミータイプには刃先にストレート部B（2mm）がありません。

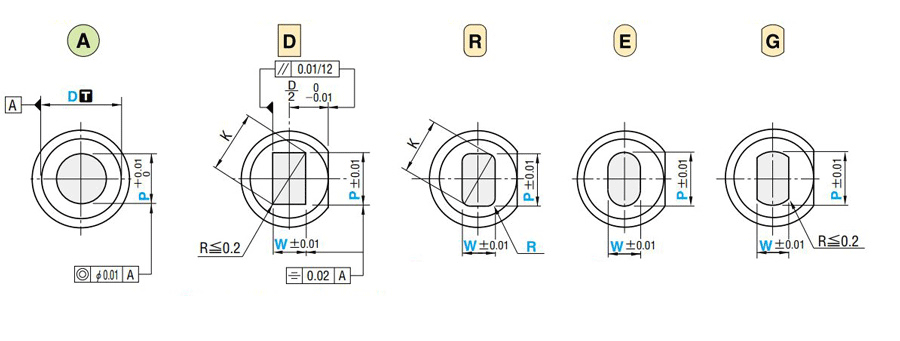

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P－0.4≧1.5（P寸ストレート部1.5mm以上）
[ ! ]P≧W [ ! ]K＝
[ ! ]P≧W[ ! ]P－2R≧1.5
（P寸ストレート部1.5mm以上）
[ ! ]K＝
[ ! ]0.15≦R＜
[ ! ]P＞W [ ! ]P＞W[ ! ]
≧1.5（P寸ストレート部1.5mm以上）
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
| シャンク径 D [ T ]公差 | [ M ]材質 | [ H ]母材硬度 | D寸法 | 型式 | |||
|---|---|---|---|---|---|---|---|
| ノーマル | α処理® | ||||||
| m5 | SKD11相当 | 60～63HRC | 6 | ～ | 56 | SR-EMHD | SRP-EMHD |
| SR-EHD□ | SRP-EHD□ | ||||||
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 25 | SR-EPMHD | SRP-EPMHD | |
| SR-EPHD□ | SRP-EPHD□ | ||||||
| +0.005/0 | SKD11相当 | 60～63HRC | 6 | ～ | 16 | SRA-EMHD | SRAP-EMHD |
| SRA-EHD□ | SRAP-EHD□ | ||||||
| 粉末ハイス鋼 | 64～67HRC | 6 | ～ | 16 | SRA-EPMHD | SRAP-EPMHD | |
| SRA-EPHD□ | SRAP-EPHD□ | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | L | 指定0.01mm単位 | 0.005mm単位 | b | d | H | T | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| MT※ | C※ | |||||||||||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | （被加工材板厚） | （クリアランス） | ||||||||||||||||||||||
| （SKD11相当） | 6 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 |
 のみ | MT≧0.15 被加工材板厚は 0.15mm以上より ご指定頂けます。 | C≧0.010 クリアランスは、 0.010mm以上より ご指定頂けます。
| 3 | 3.4 | 9 | 5 | ||||||||||
| （D m5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | ||||||||||||
| （ノーマル） | （α処理®） | （ノーマル） | （α処理®） | 10 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | 13 | |||||||||
| SR-EMHD | SRP-EMHD | SRA-EMHD | SRAP-EMHD | 13 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | 16 | ||||||||
| SR-EHDD | SRP-EHDD | SRA-EHDD | SRAP-EHDD | 16 | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||||
| SR-EHDR | SRP-EHDR | SRA-EHDR | SRAP-EHDR | （20） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | 23 | ||||||||||
| SR-EHDE | SRP-EHDE | SRA-EHDE | SRAP-EHDE | （22） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 8.00 | ～ | 14.00 | 14.00 | 3.00 | 14.6 | 25 | ||||||||||
| SR-EHDG | SRP-EHDG | SRA-EHDG | SRAP-EHDG | （25） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 40 | （45） | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | 28 | ||||||||||
| （32） | 16 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 15.00 | ～ | 20.00 | 20.00 | 4.00 | 20.6 | 35 | ||||||||||||||||
| （38） | 16 | 20 | 22 | 25 | 30 | 35 | 19.00 | ～ | 26.00 | 26.00 | 5.00 | 26.6 | 41 | ||||||||||||||||||
| （45） | 20 | 22 | 25 | 30 | 35 | 25.00 | ～ | 35.00 | 35.00 | 6.00 | 36.0 | 48 | |||||||||||||||||||
| （50） | 20 | 22 | 25 | 30 | 35 | 33.00 | ～ | 40.00 | 40.00 | 7.00 | 41.0 | 53 | |||||||||||||||||||
| （56） | 20 | 22 | 25 | 30 | 35 | 38.00 | ～ | 45.00 | 45.00 | 8.00 | 46.0 | 59 | |||||||||||||||||||
| （粉末ハイス鋼） | 6 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 3.00 | 3.00 | 1.00 | 3 | 3.4 | 9 | 5 | |||||||||||||||
| （D m5） | （D +0.005/0） | 8 | 16 | 20 | 22 | 25 | 30 | 35 | 1.00 | ～ | 4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | |||||||||||||||
| （ノーマル） SR-EPMHD SR-EPHDD SR-EPHDR SR-EPHDE SR-EPHDG | （α処理®） SRP-EPMHD SRP-EPHDD SRP-EPHDR SRP-EPHDE SRP-EPHDG | （ノーマル） SRA-EPMHD SRA-EPHDD SRA-EPHDR SRA-EPHDE SRA-EPHDG | （α処理®） SRAP-EPMHD SRAP-EPHDD SRAP-EPHDR SRAP-EPHDE SRAP-EPHDG | 10 | 16 | 20 | 22 | 25 | 30 | 35 | 2.00 | ～ | 6.00 | 6.00 | 1.20 | 6 | 6.4 | 13 | |||||||||||||
| 13 | 16 | 20 | 22 | 25 | 30 | 35 | 3.00 | ～ | 8.00 | 8.00 | 1.50 | 8 | 8.4 | 16 | ||||||||||||||||
| 16 | 16 | 20 | 22 | 25 | 30 | 35 | 5.00 | ～ | 10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||||||||||||
| （20） | 16 | 20 | 22 | 25 | 30 | 35 | 7.00 | ～ | 12.00 | 12.00 | 3.00 | 12.6 | 23 | ||||||||||||||||||
| （25） | 16 | 20 | 22 | 25 | 30 | 35 | 10.00 | ～ | 16.00 | 16.00 | 3.00 | 16.6 | 28 | ||||||||||||||||||
※MT（被加工材板厚）およびC（クリアランス）は、カス上がり対策の溝加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]引張強度1177N/mm2（120kgf/mm2）までの被加工材のみに適用可能です。
[ ! ]D＝（20）（22）（25）（32）（38）（45）（50）（56）はシャンク径公差Dm5のみの規格です。
[ ! ]L＝（45）はシャンク径公差Dm5のみの規格です。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） | - | MT | - | C |
| SRP-EMHD13 | - | 30 | - | P7.00 | - | MT1.50 | - | C0.105 |
出荷日
■ノーマル・ D6～32
|
| ・D38～56 ・
|
|
タイプのみ■α処理® （SRP-・SRAP-）
| ・D6～32 |
| ・D38～56 ・ |
|
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R | - | MT | - | C | - | （BC・HC・TC・CKC・MKC…etc.） |
| SRP-EMHD13 | - | 30 | - | P7.00 | - | MT1.50 | - | C0.105 | - | TC3 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||||
 |     | |||||||||||||||
| 刃先 |  | PC WC | 刃先径変更
[ ! ] のみPC1.00～1.99の場合、b＝4になります。 | |||||||||||||
| ||||||||||||||||
| 全長 |  | LC | 全長変更(刃先部より加工します) 10≦L－(b－1)≦LC＜L 指定0.1mm単位 (LKC・LKZ・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]b寸法と導入部は(L－LC)分短くなります。 | |||||||||||||
 | LKC | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||
| LKZ | 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.010 | [ NG ]L(LC)＜16適用不可 [ NG ]D＞25適用不可 | ||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||
 | CKC | ツバ厚公差・全長公差変更を1つのコードで 加工します。加工限界はTKCとLKCと同様 [ NG ]L(LC)＜16適用不可 | ||||||||||||||
| TKC ツバ厚公差変更 T ＋0.30 ⇒ ＋0.020 | ＋ | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の 場合、L寸法0.01mm単位指定可) | ||||||||||||||||
| MKC | ツバ厚公差・全長公差変更を1つのコードで加工します。 加工限界はTKMとLKCと同様 [ NG ]L(LC)＜16適用不可 | |||||||||||||||
| TKM ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | ＋ | LKC 全長公差変更 L ＋0.4＋0.2 ⇒ ＋0.050 | ||||||||||||||
| (TC併用の場合、T寸法0.01mm単位・LC併用の 場合、L寸法0.01mm単位指定可) | ||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC | 廻り止め平行加工(2面) [ ! ] 形状はKC併用可 | ||||
 | KFC |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 |  | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 | |
| [ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25 適用不可 | [ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25 適用不可 | |||||
 | HC | ツバ径変更 D≦HC＜H 指定0.1mm単位 | ||||
 | TC | ツバ厚変更 2≦TC＜T 指定0.1mm単位 (TKC・TKM・CKC・MKC併用の場合 0.01mm単位指定可) [ ! ]全長Lは(T－TC)分短くなります。 LC併用の場合、全長はLCと同じです。 | ||||
 | TKC | ツバ厚公差変更 T＋0.30 ⇒ ＋0.020 | [ NG ]L(LC)＜16適用不可 | |||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
| TKM | ツバ厚公差変更 T＋0.30 ⇒ 0－0.02 | [ NG ]L(LC)＜16適用不可 | ||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
 | RC |  | リテーナ面に対してツバ部を－0.04～0に加工 [ NG ]L(LC)＜30適用不可 | |||
| その他 |  | SKC | シャンク部フラット面加工(1面) [ ! ]D≧8 L(LC)≧20に適用 [ NG ]KC・WKC・KFC併用不可 | |||
関連情報

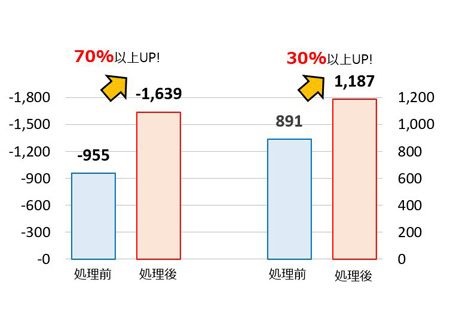

ボタンダイの刃先・内径強化商品がついに登場！
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
