全長指定ボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.535

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

外形状：

ヘッド付
内部形状：

レギュラー
カス上がり対策：

なし
カス詰り対策有無：

無
材質：

SKD11相当
シャンク径 D公差：

m5

(i)ご注意

α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

型番

未確定1,261件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

L	b/a
30.0~40.0	1/100
40.1~100.0	0

刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W
[ ! ]K＝

[ ! ]P≧W
[ ! ]K＝

[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。

[ M ]材質	[ H ]硬度	D寸法			型式
[ M ]材質	[ H ]硬度	D寸法			刃先形状	ノーマル	α処理®
SKD11相当	60～63HRC	6	～	56		S-MHD	SP-MHD
						S-HDD	SP-HDD
						S-HDR	SP-HDR
						S-HDE	SP-HDE
						S-HDG	SP-HDG
		10	～	56		S-MHDS	SP-MHDS
						S-HDDS	SP-HDDS
						S-HDRS	SP-HDRS
						S-HDES	SP-HDES
						S-HDGS	SP-HDGS

[ H ]α処理®の表面硬度は1100～1200HVです。

規格表

型式

指定0.1mm単位

指定0.01mm単位

Type

min.

max.

P・Kmax.

P・Wmin

ツバ付きタイプ

（6）

30.0

～

40.0

1.00

～

3.00

1.00

0.15〜	w	未満
	2

のみ

3.4

（Dm5）

1.00

～

4.00

1.00

4.4

（ノーマル）

（α処理®）

2.00

～

6.00

1.20

6.4

S-MHD

S-HDD

S-HDR

S-HDE

S-HDG

SP-MHD

SP-HDD

SP-HDR

SP-HDE

SP-HDG

3.00

～

8.00

1.50

8.4

5.00

10.00

2.00

10.6

7.00

～

12.00

3.00

12.6

10.00

～

16.00

3.00

16.6

15.00

～

20.00

4.00

20.6

19.00

～

26.00

5.00

26.6

25.00

35.00

6.00

36.0

33.00

40.00

7.00

41.0

38.00

～

45.00

8.00

46.0

ツバ付きタイプ

40.1
（40.01）

～

80.0

2.00

～

6.00

1.20

0.15〜	w	未満
	2

のみ

6.4

（Dm5）

3.00

～

8.00

1.50

8.4

（ノーマル）

（α処理®）

40.1
（40.01）

～

100.0

5.00

10.00

2.00

10.6

S-MHDS

S-HDDS

S-HDRS

S-HDES

S-HDGS

SP-MHDS

SP-HDDS

SP-HDRS

SP-HDES

SP-HDGS

7.00

～

12.00

3.00

12.6

10.00

～

16.00

3.00

16.6

15.00

～

20.00

4.00

20.6

19.00

～

26.00

5.00

26.6

25.00

35.00

6.00

36.0

33.00

40.00

7.00

41.0

38.00

～

45.00

8.00

46.0

[ ! ]D（6）⇒ D＝6のストレートタイプは、

形状（丸）のみの規格です。

形状はありません。
[ ! ]L （40.01）⇒ LKC・LKZ指定時はL寸40.01より指定可

注文例

型式	-	L	-	P	-	W	-	R（のみ）
SP－MHD 25	-	35.1	-	P5.00

出荷日

■ノーマル

日目出荷

■α処理® （SP-）

日目出荷

[ NG ]α処理®はストーク適用不可
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。

追加工

型式	-	L	-	P（PC）	-	W（WC）	-	R	-	（BC・HC・TC…etc.）
SP－MHD 13	-	35	-	PC8.02	-	W10.2			-	TC4.0

追加工	記号	刃先形状

刃先	PC WC	刃先径変更 min： P＞PC ≧ Pmin2 ≧0.50 指定0.01mm単位 [ ! ]PC1.00～1.99の場合、 b＝4になります。		刃先径変更 min： PW ＞ PCWC ≧ P・Wmin2 ≧1.00 指定0.01mm単位
		max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位
	BC	刃先長変更 1≦BC≦b 指定0.1mm単位 [ NG ]L＞40適用不可 [ NG ]P＜1.00適用不可
	PKC	刃先径公差変更 P＋0.010 ⇒ ＋0.0050 [ NG ]P＜1.00適用不可		刃先径公差変更 P・W±0.01 ⇒ ＋0.010
全長	LKC	全長公差変更 L＋0.4＋0.2 ⇒ ＋0.050		（ L寸0.01mm単位指定可）
	LKZ	全長公差変更 L＋0.4＋0.2 ⇒ ＋0.010		（L寸0.01mm単位指定可） [ NG ]D＞25適用不可
ツバ部	KC		ツバ部廻り止め一面加工		廻り止め位置変更指定1゜単位
			廻り止め一面加工 [ NG ]D6適用不可		廻り止め位置変更指定1゜単位

追加工		記号	刃先形状

ツバ部		WKC	廻り止め平行加工(2面) [ ! ] 形状はKC併用可 [ NG ]ストレートタイプのD6適用不可
		KFC	廻り止め0゜と角度指定加工(2面) 指定1°単位	廻り止め0゜と角度指定加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可 [ NG ]L＜16，D＞25適用不可 [ NG ]ストレートタイプ不可	[ NG ]KC・WKC 併用不可 [ NG ]L＜16，D＞25適用不可 [ NG ]ストレートタイプ不可
		HC	ツバ径変更 D≦HC＜（D＋3）指定0.1㎜単位
		TC	ツバ厚変更　2≦TC＜5　指定0.1mm単位（TKC・TKM併用の場合0.01mm単位指定可） [ ! ]全長は指定寸法のままです。
		TKC	ツバ厚公差変更 T＋0.3 0 ⇒ ＋0.02 0　 (TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差変更 T＋0.3 0 ⇒ 0－0.02　 (TC併用の場合、T寸法0.01mm単位指定可)
		RC	ツバ付タイプのみ適用リテーナ面に対してツバ部を－0.04～0に加工
その他		SKC	シャンク部フラット面加工（1面） [ ! ]ツバ付タイプのみ適用 [ ! ]D≧8に適用 [ NG ]KC・WKC・KFC併用不可　[ NG ]ストレートタイプ不可
	浮き防止用キー溝加工	KM	[ NG ]ツバ付タイプ適用不可詳細は>>こちらをご参照ください。

[ ! ]α処理®のPCminは1.0です。

型番リスト

表示件数:

型番	刃先形状	内径表面処理	L寸区分	D(シャンク径)(mm)	L(全長)(mm)	P(刃先寸法)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

S-HDD6-[30-40/0.1]-P[1-3/0.01]-W[1-3/0.01]	長方形	なし	L40.0以下	6	30 ～ 40	1 ～ 3	-	-	1 ～ 3	-	10	1個	-( - )	5日目
S-HDD6-[30-40/0.1]-P[1-3/0.01]-WC[1-3.2/0.01]	長方形	なし	L40.0以下	6	30 ～ 40	1 ～ 3	-	-	-	1 ～ 3.2	10	1個	-( - )	5日目
S-HDD6-[30-40/0.1]-PC[0.5-0.99/0.01]-W[1-3/0.01]	長方形	なし	L40.0以下	6	30 ～ 40	-	0.5 ～ 0.99	-	1 ～ 3	-	10	1個	-( - )	5日目
S-HDD6-[30-40/0.1]-PC[0.5-0.99/0.01]-WC[1-3.2/0.01]	長方形	なし	L40.0以下	6	30 ～ 40	-	0.5 ～ 0.99	-	-	1 ～ 3.2	10	1個	-( - )	5日目
S-HDD6-[30-40/0.1]-PC[3.01-3.2/0.01]-W[1-3/0.01]	長方形	なし	L40.0以下	6	30 ～ 40	-	3.01 ～ 3.2	-	1 ～ 3	-	10	1個	-( - )	5日目
S-HDD6-[30-40/0.1]-PC[3.01-3.2/0.01]-WC[1-3.2/0.01]	長方形	なし	L40.0以下	6	30 ～ 40	-	3.01 ～ 3.2	-	-	1 ～ 3.2	10	1個	-( - )	5日目
S-HDD8-[30-40/0.1]-P[1-4/0.01]-W[1-4/0.01]	長方形	なし	L40.0以下	8	30 ～ 40	1 ～ 4	-	-	1 ～ 4	-	10	1個	-( - )	5日目
S-HDD8-[30-40/0.1]-P[1-4/0.01]-WC[1-4.2/0.01]	長方形	なし	L40.0以下	8	30 ～ 40	1 ～ 4	-	-	-	1 ～ 4.2	10	1個	-( - )	5日目
S-HDD8-[30-40/0.1]-PC[0.5-0.99/0.01]-W[1-4/0.01]	長方形	なし	L40.0以下	8	30 ～ 40	-	0.5 ～ 0.99	-	1 ～ 4	-	10	1個	-( - )	5日目
S-HDD8-[30-40/0.1]-PC[0.5-0.99/0.01]-WC[1-4.2/0.01]	長方形	なし	L40.0以下	8	30 ～ 40	-	0.5 ～ 0.99	-	-	1 ～ 4.2	10	1個	-( - )	5日目
S-HDD8-[30-40/0.1]-PC[4.01-4.2/0.01]-W[1-4/0.01]	長方形	なし	L40.0以下	8	30 ～ 40	-	4.01 ～ 4.2	-	1 ～ 4	-	10	1個	-( - )	5日目
S-HDD8-[30-40/0.1]-PC[4.01-4.2/0.01]-WC[1-4.2/0.01]	長方形	なし	L40.0以下	8	30 ～ 40	-	4.01 ～ 4.2	-	-	1 ～ 4.2	10	1個	-( - )	5日目
S-HDD10-[30-40/0.1]-P[1.2-6/0.01]-W[1.2-6/0.01]	長方形	なし	L40.0以下	10	30 ～ 40	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個	-( - )	5日目
S-HDD10-[30-40/0.1]-P[1.2-6/0.01]-WC[1-6.2/0.01]	長方形	なし	L40.0以下	10	30 ～ 40	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個	-( - )	5日目
S-HDD10-[30-40/0.1]-PC[0.6-6.2/0.01]-W[1.2-6/0.01]	長方形	なし	L40.0以下	10	30 ～ 40	-	0.6 ～ 6.2	-	1.2 ～ 6	-	10	1個	-( - )	5日目
S-HDD10-[30-40/0.1]-PC[0.6-6.2/0.01]-WC[1-6.2/0.01]	長方形	なし	L40.0以下	10	30 ～ 40	-	0.6 ～ 6.2	-	-	1 ～ 6.2	10	1個	-( - )	5日目
S-HDD13-[30-40/0.1]-P[1.5-8/0.01]-W[1.5-8/0.01]	長方形	なし	L40.0以下	13	30 ～ 40	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個	-( - )	5日目
S-HDD13-[30-40/0.1]-P[1.5-8/0.01]-WC[1-1.49/0.01]	長方形	なし	L40.0以下	13	30 ～ 40	1.5 ～ 8	-	-	-	1 ～ 1.49	10	1個	-( - )	5日目
S-HDD13-[30-40/0.1]-P[1.5-8/0.01]-WC[2-10.2/0.01]	長方形	なし	L40.0以下	13	30 ～ 40	1.5 ～ 8	-	-	-	2 ～ 10.2	10	1個	-( - )	5日目
S-HDD13-[30-40/0.1]-PC[0.75-8.2/0.01]-W[1.5-8/0.01]	長方形	なし	L40.0以下	13	30 ～ 40	-	0.75 ～ 8.2	-	1.5 ～ 8	-	10	1個	-( - )	5日目
S-HDD13-[30-40/0.1]-PC[0.75-8.2/0.01]-WC[1-1.49/0.01]	長方形	なし	L40.0以下	13	30 ～ 40	-	0.75 ～ 8.2	-	-	1 ～ 1.49	10	1個	-( - )	5日目
S-HDD13-[30-40/0.1]-PC[0.75-8.2/0.01]-WC[2-10.2/0.01]	長方形	なし	L40.0以下	13	30 ～ 40	-	0.75 ～ 8.2	-	-	2 ～ 10.2	10	1個	-( - )	5日目
S-HDD16-[30-40/0.1]-P[2-10/0.01]-W[2-10/0.01]	長方形	なし	L40.0以下	16	30 ～ 40	2 ～ 10	-	-	2 ～ 10	-	10	1個	-( - )	5日目
S-HDD16-[30-40/0.1]-P[2-10/0.01]-WC[1-10.2/0.01]	長方形	なし	L40.0以下	16	30 ～ 40	2 ～ 10	-	-	-	1 ～ 10.2	10	1個	-( - )	5日目
S-HDD16-[30-40/0.1]-PC[1-10.2/0.01]-W[2-10/0.01]	長方形	なし	L40.0以下	16	30 ～ 40	-	1 ～ 10.2	-	2 ～ 10	-	10	1個	-( - )	5日目
S-HDD16-[30-40/0.1]-PC[1-10.2/0.01]-WC[1-10.2/0.01]	長方形	なし	L40.0以下	16	30 ～ 40	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個	-( - )	5日目
S-HDD20-[30-40/0.1]-P[3-12/0.01]-W[3-12/0.01]	長方形	なし	L40.0以下	20	30 ～ 40	3 ～ 12	-	-	3 ～ 12	-	10	1個	-( - )	5日目
S-HDD20-[30-40/0.1]-P[3-12/0.01]-WC[1.5-12.2/0.01]	長方形	なし	L40.0以下	20	30 ～ 40	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個	-( - )	5日目
S-HDD20-[30-40/0.1]-PC[1.5-12.2/0.01]-W[3-12/0.01]	長方形	なし	L40.0以下	20	30 ～ 40	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個	-( - )	5日目
S-HDD20-[30-40/0.1]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]	長方形	なし	L40.0以下	20	30 ～ 40	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個	-( - )	5日目
S-HDD25-[30-40/0.1]-P[3-16/0.01]-W[3-16/0.01]	長方形	なし	L40.0以下	25	30 ～ 40	3 ～ 16	-	-	3 ～ 16	-	10	1個	-( - )	5日目
S-HDD25-[30-40/0.1]-P[3-16/0.01]-WC[1.5-16.2/0.01]	長方形	なし	L40.0以下	25	30 ～ 40	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個	-( - )	5日目
S-HDD25-[30-40/0.1]-PC[1.5-16.2/0.01]-W[3-16/0.01]	長方形	なし	L40.0以下	25	30 ～ 40	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個	-( - )	5日目
S-HDD25-[30-40/0.1]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]	長方形	なし	L40.0以下	25	30 ～ 40	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個	-( - )	5日目
S-HDD32-[30-40/0.1]-P[4-20/0.01]-W[4-20/0.01]	長方形	なし	L40.0以下	32	30 ～ 40	4 ～ 20	-	-	4 ～ 20	-	10	1個	-( - )	5日目
S-HDD32-[30-40/0.1]-P[4-20/0.01]-WC[2-20.2/0.01]	長方形	なし	L40.0以下	32	30 ～ 40	4 ～ 20	-	-	-	2 ～ 20.2	10	1個	-( - )	5日目
S-HDD32-[30-40/0.1]-PC[2-20.2/0.01]-W[4-20/0.01]	長方形	なし	L40.0以下	32	30 ～ 40	-	2 ～ 20.2	-	4 ～ 20	-	10	1個	-( - )	5日目
S-HDD32-[30-40/0.1]-PC[2-20.2/0.01]-WC[2-20.2/0.01]	長方形	なし	L40.0以下	32	30 ～ 40	-	2 ～ 20.2	-	-	2 ～ 20.2	10	1個	-( - )	5日目
S-HDD38-[30-40/0.1]-P[5-26/0.01]-W[5-26/0.01]	長方形	なし	L40.0以下	38	30 ～ 40	5 ～ 26	-	-	5 ～ 26	-	10	1個	-( - )	5日目
S-HDD38-[30-40/0.1]-P[5-26/0.01]-WC[2.5-26.2/0.01]	長方形	なし	L40.0以下	38	30 ～ 40	5 ～ 26	-	-	-	2.5 ～ 26.2	10	1個	-( - )	5日目
S-HDD38-[30-40/0.1]-PC[2.5-26.2/0.01]-W[5-26/0.01]	長方形	なし	L40.0以下	38	30 ～ 40	-	2.5 ～ 26.2	-	5 ～ 26	-	10	1個	-( - )	5日目
S-HDD38-[30-40/0.1]-PC[2.5-26.2/0.01]-WC[2.5-26.2/0.01]	長方形	なし	L40.0以下	38	30 ～ 40	-	2.5 ～ 26.2	-	-	2.5 ～ 26.2	10	1個	-( - )	5日目
S-HDD45-[30-40/0.1]-P[6-35/0.01]-W[6-35/0.01]	長方形	なし	L40.0以下	45	30 ～ 40	6 ～ 35	-	-	6 ～ 35	-	10	1個	-( - )	5日目
S-HDD45-[30-40/0.1]-P[6-35/0.01]-WC[3-35.2/0.01]	長方形	なし	L40.0以下	45	30 ～ 40	6 ～ 35	-	-	-	3 ～ 35.2	10	1個	-( - )	5日目
S-HDD45-[30-40/0.1]-PC[3-35.2/0.01]-W[6-35/0.01]	長方形	なし	L40.0以下	45	30 ～ 40	-	3 ～ 35.2	-	6 ～ 35	-	10	1個	-( - )	5日目
S-HDD45-[30-40/0.1]-PC[3-35.2/0.01]-WC[3-35.2/0.01]	長方形	なし	L40.0以下	45	30 ～ 40	-	3 ～ 35.2	-	-	3 ～ 35.2	10	1個	-( - )	5日目
S-HDD50-[30-40/0.1]-P[7-40/0.01]-W[7-40/0.01]	長方形	なし	L40.0以下	50	30 ～ 40	7 ～ 40	-	-	7 ～ 40	-	10	1個	-( - )	5日目
S-HDD50-[30-40/0.1]-P[7-40/0.01]-WC[3.5-40.2/0.01]	長方形	なし	L40.0以下	50	30 ～ 40	7 ～ 40	-	-	-	3.5 ～ 40.2	10	1個	-( - )	5日目
S-HDD50-[30-40/0.1]-PC[3.5-40.2/0.01]-W[7-40/0.01]	長方形	なし	L40.0以下	50	30 ～ 40	-	3.5 ～ 40.2	-	7 ～ 40	-	10	1個	-( - )	5日目
S-HDD50-[30-40/0.1]-PC[3.5-40.2/0.01]-WC[3.5-40.2/0.01]	長方形	なし	L40.0以下	50	30 ～ 40	-	3.5 ～ 40.2	-	-	3.5 ～ 40.2	10	1個	-( - )	5日目
S-HDD56-[30-40/0.1]-P[8-45/0.01]-W[8-45/0.01]	長方形	なし	L40.0以下	56	30 ～ 40	8 ～ 45	-	-	8 ～ 45	-	10	1個	-( - )	5日目
S-HDD56-[30-40/0.1]-P[8-45/0.01]-WC[4-45.2/0.01]	長方形	なし	L40.0以下	56	30 ～ 40	8 ～ 45	-	-	-	4 ～ 45.2	10	1個	-( - )	5日目
S-HDD56-[30-40/0.1]-PC[4-45.2/0.01]-W[8-45/0.01]	長方形	なし	L40.0以下	56	30 ～ 40	-	4 ～ 45.2	-	8 ～ 45	-	10	1個	-( - )	5日目
S-HDD56-[30-40/0.1]-PC[4-45.2/0.01]-WC[4-45.2/0.01]	長方形	なし	L40.0以下	56	30 ～ 40	-	4 ～ 45.2	-	-	4 ～ 45.2	10	1個	-( - )	5日目
S-HDDS10-[40.1-80/0.1]-P[1.2-6/0.01]-W[1.2-6/0.01]	長方形	なし	L40.1以上	10	40.1 ～ 80	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個	-( - )	5日目
S-HDDS10-[40.1-80/0.1]-P[1.2-6/0.01]-WC[1-6.2/0.01]	長方形	なし	L40.1以上	10	40.1 ～ 80	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個	-( - )	5日目
S-HDDS10-[40.1-80/0.1]-PC[0.6-6.2/0.01]-W[1.2-6/0.01]	長方形	なし	L40.1以上	10	40.1 ～ 80	-	0.6 ～ 6.2	-	1.2 ～ 6	-	10	1個	-( - )	5日目
S-HDDS10-[40.1-80/0.1]-PC[0.6-6.2/0.01]-WC[1-6.2/0.01]	長方形	なし	L40.1以上	10	40.1 ～ 80	-	0.6 ～ 6.2	-	-	1 ～ 6.2	10	1個	-( - )	5日目
S-HDDS13-[40.1-80/0.1]-P[1.5-8/0.01]-W[1.5-8/0.01]	長方形	なし	L40.1以上	13	40.1 ～ 80	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個	-( - )	5日目
S-HDDS13-[40.1-80/0.1]-P[1.5-8/0.01]-WC[1-8.2/0.01]	長方形	なし	L40.1以上	13	40.1 ～ 80	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個	-( - )	5日目

詳細情報

基本情報

基本情報

ボタンダイの表面処理商品が初登場！刃先・内面を強化！

「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】

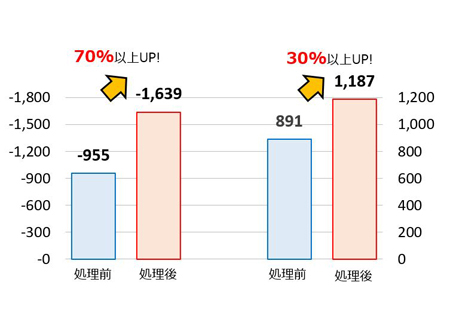

・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）

⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。

(i)ご注意

α処理®の適用範囲はP≧1です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品全長指定ボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	全長指定ボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ツバ付タイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ツバ付タイプ－　-ノーマル・α処理®-	フリーサイズボタンダイ　全長・刃長・逃げ穴指定　－ストレートタイプ－　-ノーマル・α処理®-	刃先ロングボタンダイ　－ストレートタイプ－　-ノーマル・α処理®-	ハイテン対応ボタンダイ指定材質SKH51（M2）相当	斜面抜きボタンダイ　－ノック止めタイプ－	火炎焼入れ用ボタンダイ　－ノック止めタイプ－	廻り止めノックピンタイプテーパー逃げボタンダイ材質SKD11相当	廻り止めフラットタイプMタイプボタンダイ材質SKD11相当	ストレートボタンダイ標準材質SKD11相当	廻り止めノックピンタイプフレームハードボタンダイ材質SX　105
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	DAYTON	ミスミ	ミスミ	DAYTON	DAYTON	DAYTON	DAYTON
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	5日目～	5日目～	5日目～	2日目～当日出荷可能	5日目～	2日目～当日出荷可能	8日目～	2日目～当日出荷可能	3日目	8日目	2日目～当日出荷可能	2日目～当日出荷可能	7日目～
外形状	ヘッド付	ストレート	ヘッド付	ヘッド付	ストレート	ストレート	ストレート	ノック止め	ノック止め	ノック止め	ストレート	ストレート	ノック止め
