仕様・寸法を表示する

追加工・オプション

ミスミ

ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.539

一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも...

詳細情報を確認する

外形状：

ノック止め
カス上がり対策：

なし
カス詰り対策有無：

無
材質：

SKD11相当

(i)ご注意

α処理®の適用範囲はP≧1です。

無料3D-CADライブラリー申し込み受付中

型番

未確定1,292件の候補があります。

My部品表保存

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

外形図・製品仕様

エコノミータイプ
EKSD
EKD□

（α処理®）
P-EKSD
P-EKD□

レギュラータイプ
KSD
KD□

（α処理®）
P-KSD
P-KD□

α処理®の表面硬度は1100～1200HVです。

α処理®の範囲は刃先内面及び刃先側端面です。
α処理®は刃先先端エッジ部に微小Rがつきます。

規格表

型式						L								指定0.01mm単位						b	d	F
型式
Type					D									min.	P	max.	P・Kmax.	P・Wmin	R
	（Dn5）				（10）	16	20	22	25	28	30	32	35	2.00	～	6.00	6.00	1.20		6	6.4	6
	エコノミータイプ		レギュラータイプ		（13）	16	20	22	25	28	30	32	35	3.00	～	8.00	8.00	1.50		8	8.4	7.5
	（ノーマル）	（α処理®）	（ノーマル）	（α処理®）	16	16	20	22	25	28	30	32	35	5.00	～	10.00	10.00	2.00			10.6	8
	EKSD	P-EKSD	KSD	P-KSD	20	16	20	22	25	28	30	32	35	7.00	～	12.00	12.00	3.00			12.6	10
	EKDD	P-EKDD	KDD	P-KDD	22	16	20	22	25	28	30	32	35	8.00	～	14.00	14.00	3.00			14.6	11
	EKDR	P-EKDR	KDR	P-KDR	25	16	20	22	25	28	30	32	35	10.00	～	16.00	16.00	3.00			16.6	12.5
	EKDE	P-EKDE	KDE	P-KDE	32	16	20	22	25	28	30	32	35	15.00	～	20.00	20.00	4.00			20.6	16
	EKDG	P-EKDG	KDG	P-KDG	38	16	20	22	25		30		35	19.00	～	26.00	26.00	5.00			26.6	19
					45		20	22	25		30		35	25.00	～	35.00	35.00	6.00			36.0	22.5
					50		20	22	25		30		35	33.00	～	40.00	40.00	7.00			41.0	25
					56		20	22	25		30		35	38.00	～	45.00	45.00	8.00			46.0	28

D=（10）（13）ノック止めの溝深さは1mmです。それ以外の径は深さ2mmです。

注文例


型式	-	L	-	P	-	W	-	R（のみ）
P-EKDR 10	-	20.0	-	P6.00	-	W2.40	-	R1.00

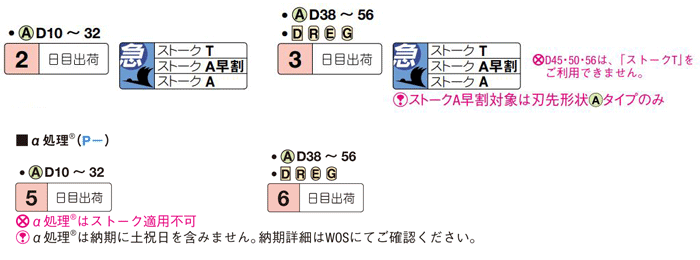

出荷日

■ノーマル

追加工


型式	-	L（LC）	-	P（PC）	-	W（WC）	-	R	-	（BC・KC…etc.）
P-EKDD 13	-	20	-	P6.00	-	WC1.00			-	KC90

型番リスト

表示件数:

型番	刃先形状	内部形状	内径表面処理	D(シャンク径)(mm)	L(全長)(mm)	LC(全長変更)(mm)	P(刃先寸法)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KDD10-[16,20,22,25,28,30,32,35]-P[1.2-6/0.01]-W[1.2-6/0.01]	長方形	レギュラー	なし	10	16 ～ 35	-	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個	-( - )	3日目一部当日出荷可能
KDD10-[16,20,22,25,28,30,32,35]-P[1.2-6/0.01]-WC[1-6.2/0.01]	長方形	レギュラー	なし	10	16 ～ 35	-	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個	-( - )	3日目一部当日出荷可能
KDD10-[16,20,22,25,28,30,32,35]-PC[1-6.2/0.01]-W[1.2-6/0.01]	長方形	レギュラー	なし	10	16 ～ 35	-	-	1 ～ 6.2	-	1.2 ～ 6	-	10	1個	-( - )	3日目一部当日出荷可能
KDD10-[16,20,22,25,28,30,32,35]-PC[1-6.2/0.01]-WC[1-6.2/0.01]	長方形	レギュラー	なし	10	16 ～ 35	-	-	1 ～ 6.2	-	-	1 ～ 6.2	10	1個	-( - )	3日目一部当日出荷可能
KDD10-LC[10-34.9/0.1]-P[1.2-6/0.01]-W[1.2-6/0.01]	長方形	レギュラー	なし	10	-	10 ～ 34.9	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個	-( - )	3日目一部当日出荷可能
KDD10-LC[10-34.9/0.1]-P[1.2-6/0.01]-WC[1-6.2/0.01]	長方形	レギュラー	なし	10	-	10 ～ 34.9	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個	-( - )	3日目一部当日出荷可能
KDD10-LC[10-34.9/0.1]-PC[1-6.2/0.01]-W[1.2-6/0.01]	長方形	レギュラー	なし	10	-	10 ～ 34.9	-	1 ～ 6.2	-	1.2 ～ 6	-	10	1個	-( - )	3日目一部当日出荷可能
KDD10-LC[10-34.9/0.1]-PC[1-6.2/0.01]-WC[1-6.2/0.01]	長方形	レギュラー	なし	10	-	10 ～ 34.9	-	1 ～ 6.2	-	-	1 ～ 6.2	10	1個	-( - )	3日目一部当日出荷可能
KDD13-[16,20,22,25,28,30,32,35]-P[1.5-8/0.01]-W[1.5-8/0.01]	長方形	レギュラー	なし	13	16 ～ 35	-	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個	-( - )	3日目一部当日出荷可能
KDD13-[16,20,22,25,28,30,32,35]-P[1.5-8/0.01]-WC[1-8.2/0.01]	長方形	レギュラー	なし	13	16 ～ 35	-	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個	-( - )	3日目一部当日出荷可能
KDD13-[16,20,22,25,28,30,32,35]-PC[1-8.2/0.01]-W[1.5-8/0.01]	長方形	レギュラー	なし	13	16 ～ 35	-	-	1 ～ 8.2	-	1.5 ～ 8	-	10	1個	-( - )	3日目一部当日出荷可能
KDD13-[16,20,22,25,28,30,32,35]-PC[1-8.2/0.01]-WC[1-8.2/0.01]	長方形	レギュラー	なし	13	16 ～ 35	-	-	1 ～ 8.2	-	-	1 ～ 8.2	10	1個	-( - )	3日目一部当日出荷可能
KDD13-LC[10-34.9/0.1]-P[1.5-8/0.01]-W[1.5-8/0.01]	長方形	レギュラー	なし	13	-	10 ～ 34.9	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個	-( - )	3日目一部当日出荷可能
KDD13-LC[10-34.9/0.1]-P[1.5-8/0.01]-WC[1-8.2/0.01]	長方形	レギュラー	なし	13	-	10 ～ 34.9	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個	-( - )	3日目一部当日出荷可能
KDD13-LC[10-34.9/0.1]-PC[1-8.2/0.01]-W[1.5-8/0.01]	長方形	レギュラー	なし	13	-	10 ～ 34.9	-	1 ～ 8.2	-	1.5 ～ 8	-	10	1個	-( - )	3日目一部当日出荷可能
KDD13-LC[10-34.9/0.1]-PC[1-8.2/0.01]-WC[1-8.2/0.01]	長方形	レギュラー	なし	13	-	10 ～ 34.9	-	1 ～ 8.2	-	-	1 ～ 8.2	10	1個	-( - )	3日目一部当日出荷可能
KDD16-[16,20,22,25,28,30,32,35]-P[2-10/0.01]-W[2-10/0.01]	長方形	レギュラー	なし	16	16 ～ 35	-	2 ～ 10	-	-	2 ～ 10	-	10	1個	-( - )	3日目一部当日出荷可能
KDD16-[16,20,22,25,28,30,32,35]-P[2-10/0.01]-WC[1-10.2/0.01]	長方形	レギュラー	なし	16	16 ～ 35	-	2 ～ 10	-	-	-	1 ～ 10.2	10	1個	-( - )	3日目一部当日出荷可能
KDD16-[16,20,22,25,28,30,32,35]-PC[1-10.2/0.01]-W[2-10/0.01]	長方形	レギュラー	なし	16	16 ～ 35	-	-	1 ～ 10.2	-	2 ～ 10	-	10	1個	-( - )	3日目一部当日出荷可能
KDD16-[16,20,22,25,28,30,32,35]-PC[1-10.2/0.01]-WC[1-10.2/0.01]	長方形	レギュラー	なし	16	16 ～ 35	-	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個	-( - )	3日目一部当日出荷可能
KDD16-LC[10-34.9/0.1]-P[2-10/0.01]-W[2-10/0.01]	長方形	レギュラー	なし	16	-	10 ～ 34.9	2 ～ 10	-	-	2 ～ 10	-	10	1個	-( - )	3日目一部当日出荷可能
KDD16-LC[10-34.9/0.1]-P[2-10/0.01]-WC[1-10.2/0.01]	長方形	レギュラー	なし	16	-	10 ～ 34.9	2 ～ 10	-	-	-	1 ～ 10.2	10	1個	-( - )	3日目一部当日出荷可能
KDD16-LC[10-34.9/0.1]-PC[1-10.2/0.01]-W[2-10/0.01]	長方形	レギュラー	なし	16	-	10 ～ 34.9	-	1 ～ 10.2	-	2 ～ 10	-	10	1個	-( - )	3日目一部当日出荷可能
KDD16-LC[10-34.9/0.1]-PC[1-10.2/0.01]-WC[1-10.2/0.01]	長方形	レギュラー	なし	16	-	10 ～ 34.9	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個	-( - )	3日目一部当日出荷可能
KDD20-[16,20,22,25,28,30,32,35]-P[3-12/0.01]-W[3-12/0.01]	長方形	レギュラー	なし	20	16 ～ 35	-	3 ～ 12	-	-	3 ～ 12	-	10	1個	-( - )	3日目一部当日出荷可能
KDD20-[16,20,22,25,28,30,32,35]-P[3-12/0.01]-WC[1.5-12.2/0.01]	長方形	レギュラー	なし	20	16 ～ 35	-	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個	-( - )	3日目一部当日出荷可能
KDD20-[16,20,22,25,28,30,32,35]-PC[1.5-12.2/0.01]-W[3-12/0.01]	長方形	レギュラー	なし	20	16 ～ 35	-	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個	-( - )	3日目一部当日出荷可能
KDD20-[16,20,22,25,28,30,32,35]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]	長方形	レギュラー	なし	20	16 ～ 35	-	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個	-( - )	3日目一部当日出荷可能
KDD20-LC[10-34.9/0.1]-P[3-12/0.01]-W[3-12/0.01]	長方形	レギュラー	なし	20	-	10 ～ 34.9	3 ～ 12	-	-	3 ～ 12	-	10	1個	-( - )	3日目一部当日出荷可能
KDD20-LC[10-34.9/0.1]-P[3-12/0.01]-WC[1.5-12.2/0.01]	長方形	レギュラー	なし	20	-	10 ～ 34.9	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個	-( - )	3日目一部当日出荷可能
KDD20-LC[10-34.9/0.1]-PC[1.5-12.2/0.01]-W[3-12/0.01]	長方形	レギュラー	なし	20	-	10 ～ 34.9	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個	-( - )	3日目一部当日出荷可能
KDD20-LC[10-34.9/0.1]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]	長方形	レギュラー	なし	20	-	10 ～ 34.9	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-P[3-14/0.01]-W[3-14/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	3 ～ 14	-	-	3 ～ 14	-	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-P[3-14/0.01]-WC[1.5-2.99/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	3 ～ 14	-	-	-	1.5 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-P[3-14/0.01]-WC[14.01-14.2/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	3 ～ 14	-	-	-	14.01 ～ 14.2	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-PC[1.5-2.99/0.01]-W[3-14/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	-	1.5 ～ 2.99	-	3 ～ 14	-	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-PC[1.5-2.99/0.01]-WC[14.01-14.2/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	-	1.5 ～ 2.99	-	-	14.01 ～ 14.2	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-PC[14.01-14.2/0.01]-W[3-14/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	-	14.01 ～ 14.2	-	3 ～ 14	-	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-PC[14.01-14.2/0.01]-WC[1.5-2.99/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	-	14.01 ～ 14.2	-	-	1.5 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
KDD22-[16,20,22,25,28,30,32,35]-PC[14.01-14.2/0.01]-WC[14.01-14.2/0.01]	長方形	レギュラー	なし	22	16 ～ 35	-	-	14.01 ～ 14.2	-	-	14.01 ～ 14.2	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-P[3-14/0.01]-W[3-14/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	3 ～ 14	-	-	3 ～ 14	-	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-P[3-14/0.01]-WC[1.5-2.99/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	3 ～ 14	-	-	-	1.5 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-P[3-14/0.01]-WC[14.01-14.2/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	3 ～ 14	-	-	-	14.01 ～ 14.2	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-PC[1.5-2.99/0.01]-W[3-14/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	-	1.5 ～ 2.99	-	3 ～ 14	-	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-PC[1.5-2.99/0.01]-WC[14.01-14.2/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	-	1.5 ～ 2.99	-	-	14.01 ～ 14.2	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-PC[14.01-14.2/0.01]-W[3-14/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	-	14.01 ～ 14.2	-	3 ～ 14	-	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-PC[14.01-14.2/0.01]-WC[1.5-2.99/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	-	14.01 ～ 14.2	-	-	1.5 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
KDD22-LC[10-34.9/0.1]-PC[14.01-14.2/0.01]-WC[14.01-14.2/0.01]	長方形	レギュラー	なし	22	-	10 ～ 34.9	-	14.01 ～ 14.2	-	-	14.01 ～ 14.2	10	1個	-( - )	3日目一部当日出荷可能
KDD25-[16,20,22,25,28,30,32,35]-P[3-16/0.01]-W[3-16/0.01]	長方形	レギュラー	なし	25	16 ～ 35	-	3 ～ 16	-	-	3 ～ 16	-	10	1個	-( - )	3日目一部当日出荷可能
KDD25-[16,20,22,25,28,30,32,35]-P[3-16/0.01]-WC[1.5-16.2/0.01]	長方形	レギュラー	なし	25	16 ～ 35	-	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個	-( - )	3日目一部当日出荷可能
KDD25-[16,20,22,25,28,30,32,35]-PC[1.5-16.2/0.01]-W[3-16/0.01]	長方形	レギュラー	なし	25	16 ～ 35	-	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個	-( - )	3日目一部当日出荷可能
KDD25-[16,20,22,25,28,30,32,35]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]	長方形	レギュラー	なし	25	16 ～ 35	-	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個	-( - )	3日目一部当日出荷可能
KDD25-LC[10-34.9/0.1]-P[3-16/0.01]-W[3-16/0.01]	長方形	レギュラー	なし	25	-	10 ～ 34.9	3 ～ 16	-	-	3 ～ 16	-	10	1個	-( - )	3日目一部当日出荷可能
KDD25-LC[10-34.9/0.1]-P[3-16/0.01]-WC[1.5-16.2/0.01]	長方形	レギュラー	なし	25	-	10 ～ 34.9	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個	-( - )	3日目一部当日出荷可能
KDD25-LC[10-34.9/0.1]-PC[1.5-16.2/0.01]-W[3-16/0.01]	長方形	レギュラー	なし	25	-	10 ～ 34.9	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個	-( - )	3日目一部当日出荷可能
KDD25-LC[10-34.9/0.1]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]	長方形	レギュラー	なし	25	-	10 ～ 34.9	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個	-( - )	3日目一部当日出荷可能
KDD32-[16,20,22,25,28,30,32,35]-P[4-20/0.01]-W[4-20/0.01]	長方形	レギュラー	なし	32	16 ～ 35	-	4 ～ 20	-	-	4 ～ 20	-	10	1個	-( - )	3日目一部当日出荷可能
KDD32-[16,20,22,25,28,30,32,35]-P[4-20/0.01]-WC[2-20.2/0.01]	長方形	レギュラー	なし	32	16 ～ 35	-	4 ～ 20	-	-	-	2 ～ 20.2	10	1個	-( - )	3日目一部当日出荷可能

基本情報

ボタンダイの表面処理商品が初登場！刃先・内面を強化！

「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。

【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術）　ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）

⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。

(i)ご注意

α処理®の適用範囲はP≧1です。

追加工

ボタンダイ　－ノック止めタイプ－:関連画像

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
