ツバ付ボタンダイ用カラー
- 通常価格(税別)
- -
- 税込価格
- -

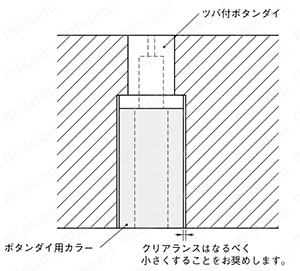

ツバ付きボタンダイの高さ調整用カラーです。追加工LKCで0.05mmレンジの全...
-
- カス上がり対策：
- なし
-
- カス詰り対策有無：
- 無
商品情報
外形図・製品仕様
材質 SKS3
硬度 58～60HRC
規格表
| D 0/-0.1 | d +0.2/0 | 型式 | L 指定0.1mm単位 | |
|---|---|---|---|---|
| Type | No. | |||
| 11 | 5.4 | HBDC | 8 | 10.0～60.0 |
| 13 | 7.8 | 10 | ||
| 16 | 10 | 13 | ||
| 19 | 12.4 | 16 | ||
| 23 | 14.6 | 20 | ||
| 25 | 16.8 | 22 | ||
| 28 | 18.8 | 25 | ||
| 35 | 23 | 32 | ||
注文例
出荷日
追加工
関連情報
型番リスト
- 表示件数:
| 型番 |
No.(適応ボタンダイ径) |
L(全長)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
10
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
13
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
16
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
20
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
22
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
25
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 | |
32
|
10 ～ 60
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ツバ付きボタンダイの高さ調整用カラーです。追加工LKCで0.05mmレンジの全長公差まで対応します。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
