仕様・寸法を表示する

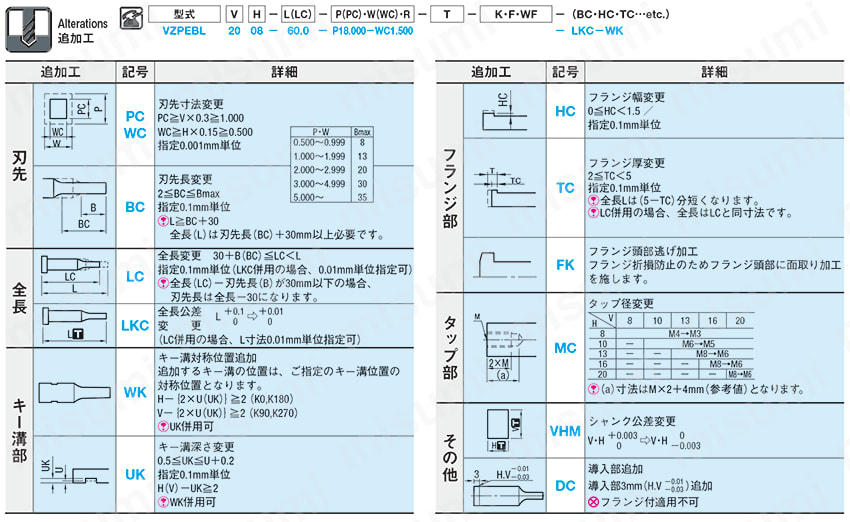

追加工・オプション

ミスミ

ミスミ

精密級超硬ブロックパンチ

精密級超硬ブロックパンチ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

超硬(V30)を材質とする精密級（P寸及びW寸公差が最大0.003）超硬ブロッ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定6,368件の候補があります。

Loading...

商品情報

外形図・製品仕様

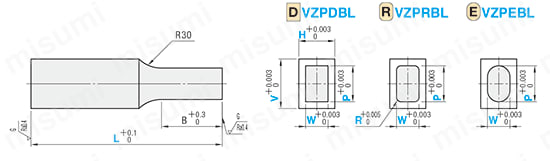

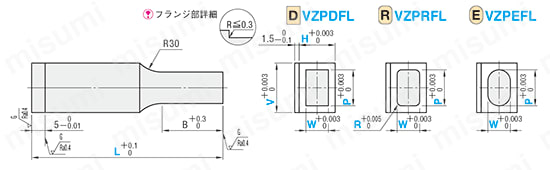

精密級超硬ブロックパンチ
 材質
 硬度		シャンク範囲
V・H		-標準-
V30（HIP）
88～89HRA		V・H
03～20

精密級超硬ブロックパンチ

 材質
 硬度		シャンク範囲
V・H		-タップ付-
V30（HIP）
88～89HRA		V・H
08～20

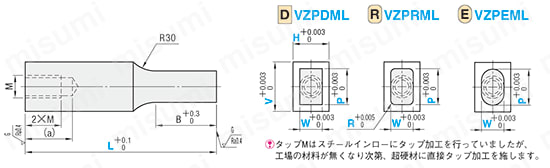

精密級超硬ブロックパンチ

 材質
 硬度		シャンク範囲
V・H		-キー溝付-
V30（HIP）
88～89HRA		V・H
03～20

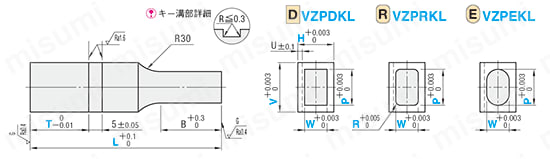

精密級超硬ブロックパンチ

 材質
 硬度		シャンク範囲
V・H		-片フランジ-
V30（HIP）
88～89HRA		V・H
03～16

規格表の●印には適用できません。

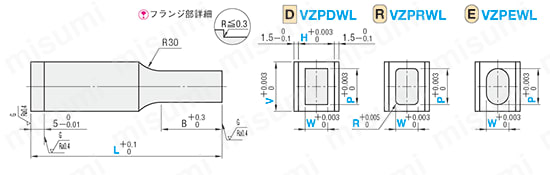

精密級超硬ブロックパンチ

 材質
 硬度		シャンク範囲
V・H		-両フランジ-
V30（HIP）
88～89HRA		V・H
03～16

規格表の●印には適用できません。

精密級超硬ブロックパンチ

規格表

型式シャンク・刃先寸法（mm）LT
0.1mm
単位		B
Type刃先形状Type V030405060810131620L
40		L
50		L
60
・
70		M（a）U
  P
min.		1.52.02.53.03.04.05.07.08.0
HW
min.
VZP

精密級超硬ブロックパンチ

BL
KL
FL
WL		031.0○○○○○○○○●40

50

60

70		T≧2131313--1.0
041.0 ○○○○○○○●
052.0  ○○○○○○●
062.0   ○○○○○●
BL
ML
KL
FL
WL		082.0    ○○○○●19194121.5
102.5     ○○○●616
133.0      ○○●820
164.0       ○●25
205.0        ●

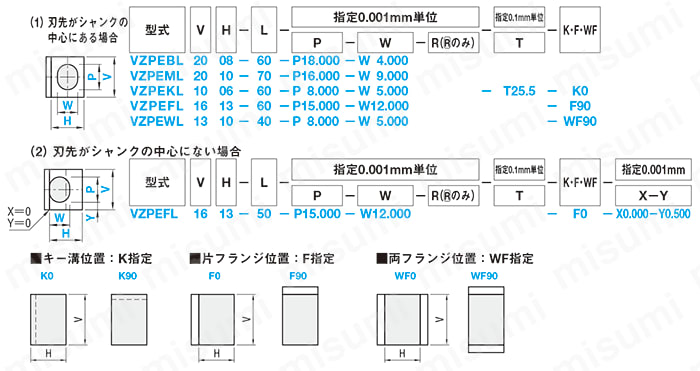

注文例

精密級超硬ブロックパンチ

出荷日

精密級超硬ブロックパンチ

追加工

精密級超硬ブロックパンチ

型番リスト
