バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

耐摩耗性を向上させるTiCNコーティングかTiCNコーティングの下地にWPC®...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定40件の候補があります。

Loading...

商品情報

関連ページ

TiCNコーティング  P.1724

HWコーティング  P.1725

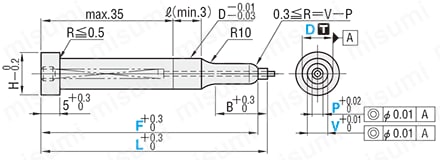

外形図・製品仕様

バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

ジェクタピンの飛び出し量の求め方（参考値） P.354
・ ジェクタ穴詳細は、ジェクタパンチブランク  P.350
（ブランクはSJBに準じます。）
・ ジェクタピン詳細は、ジェクタピンセット P.355

型式 材質 表面
処理		 硬度
Dm5D +0.005/0
先端ショート先端ロング先端ショート先端ロング
SJMS-A-SJMS-D4～6
SKH51相当
D8・10
SKD11相当		-D4～6
61～64HRC
D8・10
60～63HRC
PJMS-A-PJMS-粉末ハイス鋼-64～67HRC
H-PJMS-AH-PJMS-TiCN
コーティング		64～67HRC
表面3000HV
HW-PJMS-AHW-PJMS-HW
コーティング		64～67HRC
表面3000HV

シャンク径公差 D（m5）・（+0.005/0 ）選択

規格表

BH型式L指定0.01mm単位指定0.1mm単位
TypeDmin. V max.P min.F
87先端ショート・ジェクタ440  50  60  70  802.00～3.991.00F≦L-2
8（Dm5）
SJMS
PJMS
H-PJMS
HW-PJMS		（D +0.005/0）
A-SJMS
A-PJMS
AH-PJMS
AHW-PJMS		52.00～4.992.00
962.00～5.992.00
1183.00～7.993.00
13103.00～9.993.00

V-P≧0.3
バーリングパンチ 先端Rタイプ -ジェクタタイプ-

注文例



バーリングパンチ 先端Rタイプ -ジェクタタイプ-

型式-L-V-P-F

 A-SJMS 10-40-V3.0-P2.5-F35.0

出荷日

バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

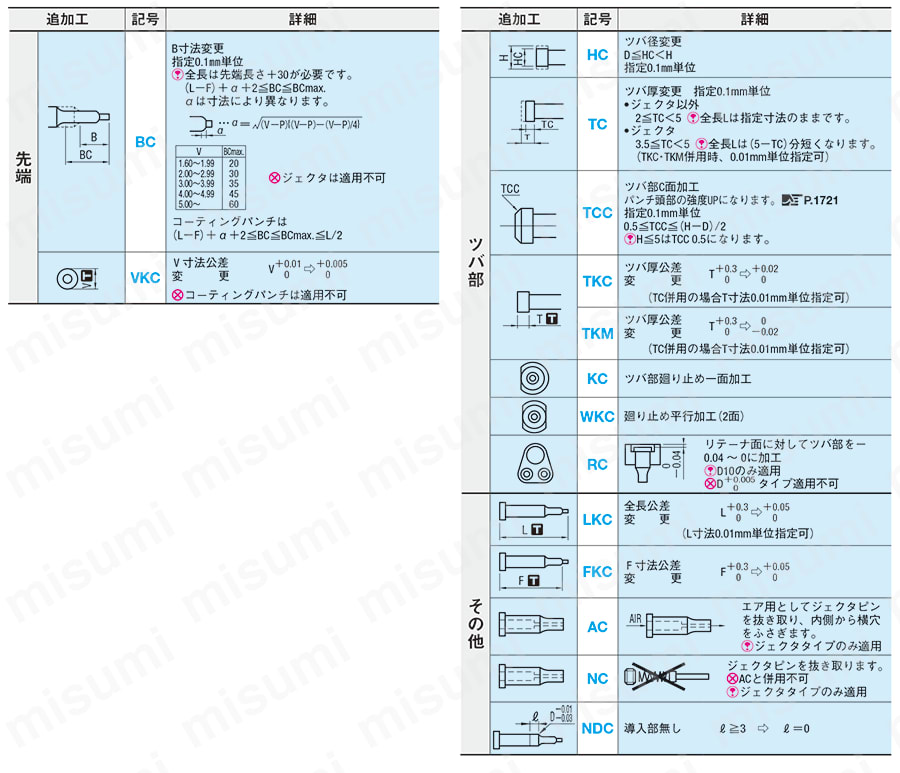

追加工



バーリングパンチ 先端Rタイプ -ジェクタタイプ-

型式-L-V-P-F-（BC・HC・TC…etc.）
 A-SJMS 4-40-V2.0-P1.0-F36.6-BC10
バーリングパンチ　先端Rタイプ　－ジェクタタイプ－

P.1721

型番リスト

表示件数:
  1. 1
型番
材質
表面処理
L(長さ)(mm)
シャンク径公差
D（シャンク径)(mm)
P(刃先寸法)(mm)
V(刃先寸法)(mm)
F(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
粉末ハイス鋼
なし
40 ～ 80
+0.005/0
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
+0.005/0
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
+0.005/0
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
+0.005/0
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
+0.005/0
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

SKH51相当
なし
40 ～ 80
+0.005/0
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

SKH51相当
なし
40 ～ 80
+0.005/0
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

SKH51相当
なし
40 ～ 80
+0.005/0
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

SKD11相当
なし
40 ～ 80
+0.005/0
8
3 ～ 7.9
3 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

SKD11相当
なし
40 ～ 80
+0.005/0
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
+0.005/0
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
+0.005/0
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
+0.005/0
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
+0.005/0
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
+0.005/0
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
+0.005/0
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
+0.005/0
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
+0.005/0
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
+0.005/0
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
+0.005/0
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
m5
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
m5
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
m5
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
m5
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
TiCN（XCN)コーティング
40 ～ 80
m5
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
m5
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
m5
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
m5
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
m5
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
HWコーティング
40 ～ 80
m5
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
m5
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
m5
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
m5
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
m5
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

粉末ハイス鋼
なし
40 ～ 80
m5
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

SKH51相当
なし
40 ～ 80
m5
4
1 ～ 3.9
2 ～ 3.99
30 ～ 78
10

1個

-( - )

3日目

SKH51相当
なし
40 ～ 80
m5
5
2 ～ 4.9
2 ～ 4.99
30 ～ 78
10

1個

-( - )

3日目

SKH51相当
なし
40 ～ 80
m5
6
2 ～ 5.9
2 ～ 5.99
30 ～ 78
10

1個

-( - )

3日目

SKD11相当
なし
40 ～ 80
m5
8
3 ～ 7.9
2 ～ 7.99
30 ～ 78
10

1個

-( - )

3日目

SKD11相当
なし
40 ～ 80
m5
10
2.5 ～ 9.96
3 ～ 9.99
30 ～ 78
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

耐摩耗性を向上させるTiCNコーティングかTiCNコーティングの下地にWPC®処理を行い、被膜の密着性、被加工材への摺動性を高めるHWコーティングの選択が可能な先端Rのジェクタタイプパーリングパンチです。先端ショート、先端ショート・ジェクタの選択も可能です。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可能です。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
