ミスミ

刻印パンチ　フリータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.865

評価 3.8平均満足度3.8 この商品のレビューをみる（6件）

通常価格(税別): -

税込価格: -

フリータイプの刻印パンチです。材質はダイス鋼です。文字数は3文字までとなります...

詳細情報を確認する

種別：

フリー指定タイプ

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

無料3D-CADライブラリー申し込み受付中

型番

未確定568件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

Type	材質	文字数	硬度	取付ボルト
TCPBS	SKD51相当（ハイス鋼）	1M（1文字）	61～64HRC	M5
TCPBW		2M（2文字）
TCPCT		3M（3文字）
TCPBWT		1M（1文字）		M8
TCPCTT		1M（1文字）		M8

規格表

A	B	C	M×P	d	h	W	Y	D_m6		取付ボルト	文字数	型式		CHR
												Type	D	文字
												ダイス鋼	D	文字
2	5.2	-	M6×P1.0	9	10	2.5	3.5	16	+0.018 +0.007	M5	1M	TCPBS	16	0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
3.5	5.2	-				4	6	20	+0.021 +0.008				20
5.5	4	-				6	8	24					24
3.5	4.75	5.6				4	5.5	20			2M	TCPBW	20
5.5	4	8				6	8	24			2M	TCPBW	24
5.5	4	5				4	6	24			3M	TCPCT	24
4.5	5.8	8	M10×P1.5	13.5	7	5.5	5.5	24	+0.021 +0.008	M8	2M	TCPBWT	24
4.5	6	5	M10×P1.5	13.5	7	3.3	5	24	+0.021 +0.008	M8	3M	TCPCTT	24

注文例

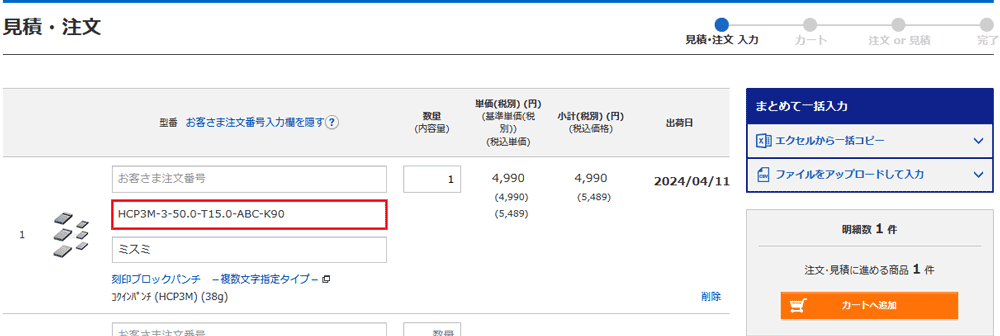

見積・注文方法

本製品は商品ページから発注はできません。お手数ですがWOS「型番見積/注文」より、指定文字を入力の上、ご注文ください。

出荷日

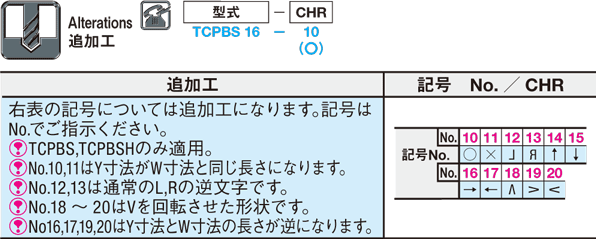

追加工

型番リスト

表示件数:

型番	文字数	D(外径/シャンク径)(mm)	取付ボルト	文字指定	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TCPCT24-0F[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-0L[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-0M[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-0P[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-0R[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-0T[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1A[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1B[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1F[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1K[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1L[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1N[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1R[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1T[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-1W[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2A[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2C[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2D[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2K[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2L[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2R[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2T[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-2X[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3A[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3B[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3C[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3D[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3E[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3K[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3L[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3M[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3N[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3Q[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3R[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3T[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3V[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3W[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3Y[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-3Z[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4A[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4B[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4D[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4G[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4J[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4K[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4L[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4M[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-4R[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5A[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5B[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5C[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5D[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5E[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5F[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5K[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5P[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5Q[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5R[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5T[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目
TCPCT24-5V[0-9/1]	3文字フリー指定	24	M5	-	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

フリータイプの刻印パンチです。材質はダイス鋼です。文字数は3文字までとなります。

(i)ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品刻印パンチ　フリータイプ	刻印パンチ　フリータイプハイス鋼	刻印パンチ　R･Lタイプ	刻印パンチ　－ノック止めタイプ－	刻印ブロックパンチ	刻印ブロックパンチ　－1文字タイプ－	刻印ブロックパンチ　－複数文字指定タイプ－	精密級刻印ブロックパンチ	傾斜面用刻印パンチ	刻印パンチ用シム	プッシュアウトピン	ネストガイド-ガイド形状指定タイプ-	ボタンダイ　－ノック止めタイプ－　-ノーマル・α処理®-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	140円～	-	-	-
通常出荷日	3日目	3日目	3日目当日出荷可能	3日目	3日目	3日目～	5日目	5日目	3日目	2日目当日出荷可能	3日目	5日目	2日目～当日出荷可能
種別	フリー指定タイプ	フリー指定タイプ	R・Lタイプ	フリー指定タイプ	フリー指定タイプ	フリー指定タイプ	フリー指定タイプ	フリー指定タイプ	傾斜面タイプ	-	-	-	-

back next

刻印パンチ　フリータイプのレビュー

評価 3.8 平均満足度：3.8 6件のレビュー

星５

33%
星４

50%
星３

0%
星２

0%
星１

17%

レビューを書く

低評価レビュー

プレス金型

評価 1.0満足度：1.02021/03/18

文字入りでのダウンロードと確認がココで確認出来なくなった。
非常に困る。復活させて！

もっと読む閉じる

ミスミからのコメント

この度はお客様にご不便をおかけし大変申し訳ございません。
データの変更について、今後検討いたします。
今後とも忌憚ないご意見・ご要望を頂けますと幸いです。

7人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

プレス金型

評価 1.0満足度：1.02021/03/18

文字入りでのダウンロードと確認がココで確認出来なくなった。
非常に困る。復活させて！

もっと読む閉じる

ミスミからのコメント

7人が参考にしています。

客先の依頼にて部品納入

評価 4.0満足度：4.02020/06/28

客先よりの支給で使用。形状になっているため、既存の彫刻を落として使用。しかし、値段が非常に安い。

もっと読む閉じる

0人が参考にしています。

プレス製品の認識別に使用

評価 4.0満足度：4.02019/11/27

発注から納入までの短納期には助かります。サイズもバリエーション豊富。
加工方法が放電加工の為、ハイテン材のパネルには不向き(刃こぼれ)で。特殊文字があれば、様々なところで使用できるかも。

もっと読む閉じる

0人が参考にしています。

プレス金型に使用

評価 5.0満足度：5.02019/11/21

金型に刻印を入れる際はこちらを主に使用しております
専用シムも販売されていますので容易に調整が可能です

もっと読む閉じる

0人が参考にしています。

プレス金型

評価 4.0満足度：4.02019/09/02

いつも便利に使用しています。＋−などの記号も取り扱ってもらえると助かります。

もっと読む閉じる

0人が参考にしています。
