ミスミ

ミスミ

刻印ブロックパンチ　－1文字タイプ－

刻印ブロックパンチ　－1文字タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 刻印ブロックパンチ　－1文字タイプ－
  • 刻印ブロックパンチ　－1文字タイプ－
  • 刻印ブロックパンチ　－1文字タイプ－
  • 刻印ブロックパンチ　－1文字タイプ－
評価 4.0平均満足度4.0 この商品のレビューをみる（12件）
通常価格(税別)
 -
税込価格
 -

1文字タイプの刻印ブロックパンチです。キー溝付き、片フランジ、タップ付きから選...

詳細情報を確認する

(i)ご注意

  • 本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
    また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

無料3D-CADライブラリー申し込み受付中

型番

未確定30件の候補があります。

Loading...

商品情報

外形図・製品仕様

刻印ブロックパンチ

[ ! ]図面のHCPはK90、HCFはF0仕様です。
材質 SKH51相当
硬度 59～62HRC

規格表

UMVHB型式指定0.1mm単位指定0.1mm単位文字
TypeALTCHR
0.8-321HCP1.516.0～40.02≦T＜L0 1 2 3 4 5 6 7 8 9
A B C D E F G H I
J K L M N O P Q R
S T U V W X Y Z
431.3216.0～50.0
1.0542316.0～60.0
652.7416.0～70.0
--431.3HCF216.0～50.0-
542316.0～60.0
652.7416.0～70.0
863.4516.0～70.0
-3551.3HCM216.0～50.0-
652316.0～60.0
2.7416.0～70.0
4863.4516.0～70.0
[ ! ]カナ、記号は追加工によりお受けいたします。詳細は下記追加工（CHR）をご参照ください。
[ ! ]HCP1.5は文字袋状部分が目づまりしないようワイヤーブラシ等でのメンテナンスをおすすめします。



注文例

刻印ブロックパンチ

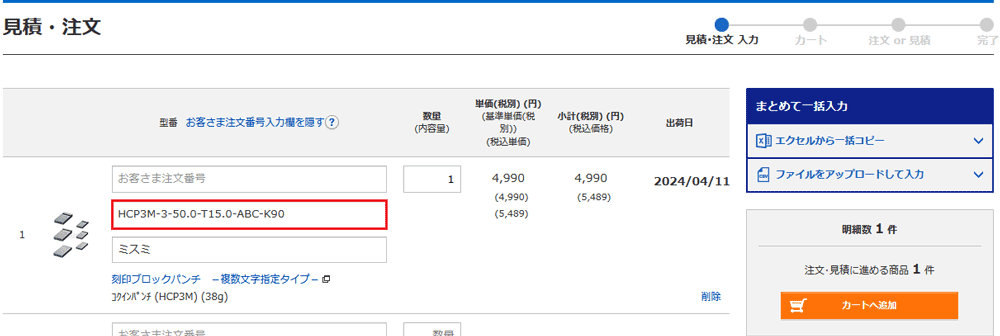

見積・注文方法

本製品は商品ページから発注はできません。お手数ですがWOS「型番見積/注文」より、指定文字を入力の上、ご注文ください。

出荷日

刻印ブロックパンチ

追加工

  型式‐L‐T‐CHR‐K・F-（VKC・HKC）
 記号No.HCP3‐50.0‐T15.0‐20（→）‐K0
 カタカナHCP3‐50.0‐T15.0‐ア‐K0
出荷日
 5 日目出荷

[ ! ]ストーク適用不可

追加工文字（ゴシック体）記号 No.／CHR
右表の記号・カタカナ
については追加工と
なります。
記号はNo.でご指示
ください。
[ ! ]HCPのA2～4
のみ適用		 NO.10111213141516171819
記号No. +-±×÷=#%～／
 NO.2021222324252627282930
  →↑・.,※（）「」
カタカナア イ ウ エ オ カ キ ク ケ コ サ シ ス セ ソ タ チ ツ テ ト ナ ニ ヌ ネ ノ ハ ヒ フ ヘ ホ
マ ミ ム メ モ ヤ ユ ヨ ラ リ ル レ ロ ワ ン
追加工記号詳細
VKCV寸法公差変更 V+0.01
0		⇒ 0
-0.01
HKCH寸法公差変更 H+0.01
0		⇒ 0
-0.01

関連情報

使用例

刻印ブロックパンチ

フランジホルダ商品ページは>>こちら

>> P.647

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
刻印文字選択
シャンク形状
A(文字高さ)(mm)
K(キー溝位置指定)(°)
L(全長)(mm)
刻印文字選択(数字指定)
刻印文字選択(記号No.指定)
F(フランジ位置指定)
T(キー溝位置)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
片フランジ
2
-
16 ～ 50
0 ～ 9
-
0 ～ 270
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
片フランジ
2
-
16 ～ 50
-
-
0 ～ 270
-
10

1個

-( - )

3日目

-
片フランジ
3
-
16 ～ 60
0 ～ 9
-
0 ～ 270
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
片フランジ
3
-
16 ～ 60
-
-
0 ～ 270
-
10

1個

-( - )

3日目

-
片フランジ
4
-
16 ～ 70
0 ～ 9
-
0 ～ 270
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
片フランジ
4
-
16 ～ 70
-
-
0 ～ 270
-
10

1個

-( - )

3日目

-
片フランジ
5
-
16 ～ 70
0 ～ 9
-
0 ～ 270
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
片フランジ
5
-
16 ～ 70
-
-
0 ～ 270
-
10

1個

-( - )

3日目

-
タップ付
2
-
16 ～ 50
0 ～ 9
-
-
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
タップ付
2
-
16 ～ 50
-
-
-
-
10

1個

-( - )

3日目

-
タップ付
3
-
16 ～ 60
0 ～ 9
-
-
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
タップ付
3
-
16 ～ 60
-
-
-
-
10

1個

-( - )

3日目

-
タップ付
4
-
16 ～ 70
0 ～ 9
-
-
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
タップ付
4
-
16 ～ 70
-
-
-
-
10

1個

-( - )

3日目

-
タップ付
5
-
16 ～ 70
0 ～ 9
-
-
-
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
タップ付
5
-
16 ～ 70
-
-
-
-
10

1個

-( - )

3日目

-
キー溝付
1.5
0 ～ 270
16 ～ 40
-
0 ～ 9
-
2 ～ 40
10

1個

-( - )

3日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
キー溝付
1.5
0 ～ 270
16 ～ 40
-
-
-
2 ～ 40
10

1個

-( - )

3日目

-
キー溝付
2
0 ～ 270
16 ～ 50
-
0 ～ 9
-
2 ～ 50
10

1個

-( - )

3日目

-
キー溝付
2
0 ～ 270
16 ～ 50
-
10 ～ 30
-
2 ～ 50
10

1個

-( - )

4日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
キー溝付
2
0 ～ 270
16 ～ 50
-
-
-
2 ～ 50
10

1個

-( - )

3日目

ｱ / ｲ / ｳ / ｴ / ｵ / ｶ / ｷ / ｸ / ｹ / ｺ / ｻ / ｼ / ｽ / ｾ / ｿ / ﾀ / ﾁ / ﾂ / ﾃ / ﾄ / ﾅ / ﾆ / ﾇ / ﾈ / ﾉ / ﾊ / ﾋ / ﾌ / ﾍ / ﾎ / ﾏ / ﾐ / ﾑ / ﾒ / ﾓ / ﾔ / ﾕ / ﾖ / ﾗ / ﾘ / ﾙ / ﾚ / ﾛ / ﾜ / ﾝ
キー溝付
2
0 ～ 270
16 ～ 50
-
-
-
2 ～ 50
10

1個

-( - )

4日目

-
キー溝付
3
0 ～ 270
16 ～ 60
-
0 ～ 9
-
2 ～ 60
10

1個

-( - )

3日目

-
キー溝付
3
0 ～ 270
16 ～ 60
-
10 ～ 30
-
2 ～ 60
10

1個

-( - )

4日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
キー溝付
3
0 ～ 270
16 ～ 60
-
-
-
2 ～ 60
10

1個

-( - )

3日目

ｱ / ｲ / ｳ / ｴ / ｵ / ｶ / ｷ / ｸ / ｹ / ｺ / ｻ / ｼ / ｽ / ｾ / ｿ / ﾀ / ﾁ / ﾂ / ﾃ / ﾄ / ﾅ / ﾆ / ﾇ / ﾈ / ﾉ / ﾊ / ﾋ / ﾌ / ﾍ / ﾎ / ﾏ / ﾐ / ﾑ / ﾒ / ﾓ / ﾔ / ﾕ / ﾖ / ﾗ / ﾘ / ﾙ / ﾚ / ﾛ / ﾜ / ﾝ
キー溝付
3
0 ～ 270
16 ～ 60
-
-
-
2 ～ 60
10

1個

-( - )

4日目

-
キー溝付
4
0 ～ 270
16 ～ 70
-
0 ～ 9
-
2 ～ 70
10

1個

-( - )

3日目

-
キー溝付
4
0 ～ 270
16 ～ 70
-
10 ～ 30
-
2 ～ 70
10

1個

-( - )

4日目

A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z
キー溝付
4
0 ～ 270
16 ～ 70
-
-
-
2 ～ 70
10

1個

-( - )

3日目

ｱ / ｲ / ｳ / ｴ / ｵ / ｶ / ｷ / ｸ / ｹ / ｺ / ｻ / ｼ / ｽ / ｾ / ｿ / ﾀ / ﾁ / ﾂ / ﾃ / ﾄ / ﾅ / ﾆ / ﾇ / ﾈ / ﾉ / ﾊ / ﾋ / ﾌ / ﾍ / ﾎ / ﾏ / ﾐ / ﾑ / ﾒ / ﾓ / ﾔ / ﾕ / ﾖ / ﾗ / ﾘ / ﾙ / ﾚ / ﾛ / ﾜ / ﾝ
キー溝付
4
0 ～ 270
16 ～ 70
-
-
-
2 ～ 70
10

1個

-( - )

4日目

  1. 1

Loading...

詳細情報

基本情報

1文字タイプの刻印ブロックパンチです。キー溝付き、片フランジ、タップ付きから選択可能です。材質はハイス鋼です。

(i)ご注意

  • 本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
    また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
