ミスミ

刻印ブロックパンチ　－複数文字指定タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.870

評価 4.2平均満足度4.2 この商品のレビューをみる（9件）

通常価格(税別): -

税込価格: -

複数文字指定タイプの刻印ブロックパンチです。キー溝付き、片フランジ、タップ付き...

詳細情報を確認する

種別：

フリー指定タイプ

(i)ご注意

本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

無料3D-CADライブラリー申し込み受付中

型番

未確定4,144件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]仕様・加工限界の詳細は>>こちら

■穴種選択表

■加工限界

穴種

ボルト通し穴

タップ穴

通し穴

Code

形状図

[ ! ]

[ ! ]d寸法は規格表下部
「N加工寸法」参照

[ ! ]1.バリ高さ0.1以下
[ ! ]2.穴と穴、穴と端面の肉厚に加工限界があります。
(例：右図b部)

限界値はこちらを参照

外形図・製品仕様

*5M6M選択時はタップ穴Mが二つになります。
刻印ブロックパンチ

材質 SKD11相当
硬度 60～63HRC

規格表

U （キー溝付）	M （タップ付）	V	H	P	B	型式		A	指定0.1mm単位	指定0.1mm単位	文字
U （キー溝付）	M （タップ付）	V	H	P	B	Type	文字数	A	L	T（HCP□Mのみ）	CHR
1.0	3	5	8	2.5	1.3	HCP HCF HCM	2M	2	20.0～70.0	2≦T＜L	0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
			10				3M
			10				4M
			16				5M
			16				6M
			8	3.5	2.0		2M	3
			16				3M
			16				4M
			22				5M
			22				6M
1.5	5	8	12	4.9	3.4		2M	5
			20				3M
			20				4M
			30				5M
			30				6M
	6	10	16	6.0	4.0		2M	6
			25				3M
			25				4M
			36				5M*
			36				6M*

[ ! ]（注1）

（スペース）のご指定は%をご使用ください。
（注2）-（ハイホン）のご指定は＃をご使用ください。
[ ! ]H＝362×M

注文例

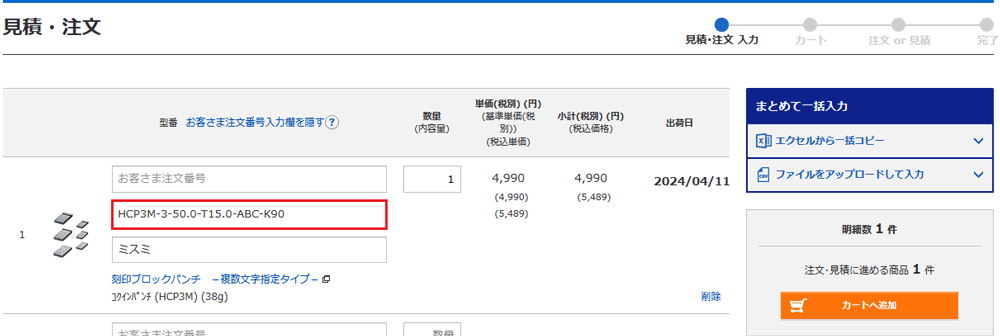

見積・注文方法

本製品は商品ページから発注はできません。お手数ですがWOS「型番見積/注文」より、指定文字を入力の上、ご注文ください。

出荷日

追加工

型式

‐

CHR

‐

K・F

（VKC・HKC）

HCP3M

‐

50.0

‐

50.0

‐

T15.0

‐

ABC

‐

K90

HKC

追加工	記号	詳細
	VKC	V寸法公差変更		V+0.01 0	⇒	0 -0.01
	HKC	H寸法公差変更		H+0.01 0	⇒	0 -0.01

型番リスト

表示件数:

型番	文字数	シャンク形状	A(文字高さ)(mm)	F(フランジ位置指定)(°)	K(キー溝位置指定)(°)	L(全長)(mm)	T(キー溝位置)(mm)	文字指定	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HCF6M-2-[20-70/0.1]-030A#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-2A[1000-99999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-2S%%#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-3HP%[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-3N0%G[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-3NO#E[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5A2%[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5MP%B[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5MP%T[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5MR%B[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5MR%E[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5MR%T[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-5R0%[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-8GB[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-10M[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-13%[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-19B[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-19P[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-45C[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-52%[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-53%G[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AA[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AB[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AC[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AD[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AE[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AF[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AG[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AH[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AI[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AJ[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AK[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-55AL[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-58%[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-59%[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-69TD[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-70%[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-71%[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-86#[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-97P[100-999/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-124#T[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-180B[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-183M[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-190M[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-215LL[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-215LR[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-215RL[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-348G[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-349G[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-423%N[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-423B#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-431G[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-432G[10-99/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-439T#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-440A#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-473S#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-480N#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-493T#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-494T#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目
HCF6M-2-[20-70/0.1]-518T#[0-9/1]-F[0-270/90]	6文字フリー指定	片フランジ	2	0 ～ 270	-	20 ～ 70	-	-	10	1個	-( - )	5日目

詳細情報

基本情報

基本情報

複数文字指定タイプの刻印ブロックパンチです。キー溝付き、片フランジ、タップ付きから選択可能です。材質はダイス鋼です。文字数は6文字までとなります。

(i)ご注意

本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
