ハイテン材用高耐久エンドリテーナセット－NC加工・厚板打抜きパンチ用－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.915

数量スライド割引
納期短縮
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 700円～ 10,623円

税込価格: 770円～ 11,685円

厚板打ち抜きパンチ用のハイテン材用高耐久エンドリテーナです。本体をSMC440...

詳細情報を確認する

種別：

ボルト2本締め・NC加工用
材質：

SCM440相当

無料3D-CADライブラリー申し込み受付中

型番

未確定56件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

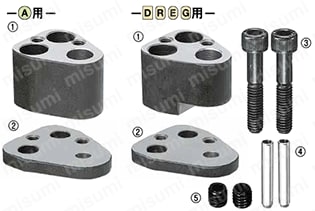

パンチをリテーナにセットして納入します。詳細 P.911

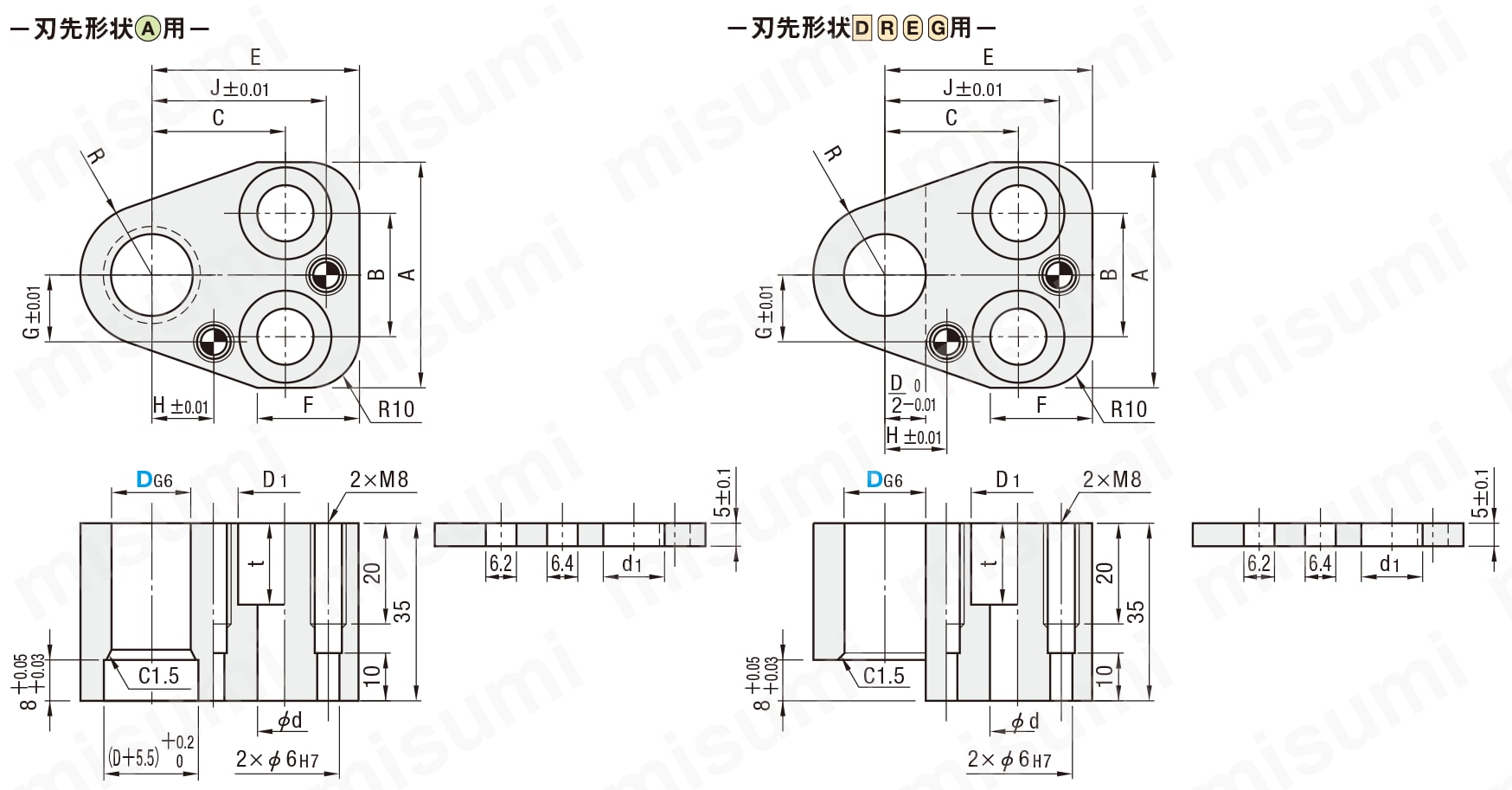

外形図・製品仕様

ストリッパガイドブシュ -精密級・無給油・特殊焼結合金・ロックタイト接着・ストレートタイプ- 用のD32 ～ 45ではパンチ廻り止めの形状は異なります。

（1）	材質 SCM440相当
	硬度 36 ～ 44HRC
	表面処理四三酸化鉄皮膜（Fe3O4）
（2）	材質 SCM440相当
	硬度 56 ～ 60HRC
（3）	六角穴付ボルト（緩み防止処理付）

型式	リテーナNo.	構成部品
型式	リテーナNo.	（1）	（2）	（3）	（4）	（5）
HAP-AP	JA1	⚪	⚪	⚪	⚪	⚪
HAPAR	JA2	⚪		⚪	⚪	⚪
BPCH	-		⚪
HAP-AN	JA3	⚪

型式	リテーナNo.	構成部品
型式	リテーナNo.	（1）	（2）	（3）	（4）	（5）
HAP-FP	JF1	⚪	⚪	⚪	⚪	⚪
HAPFR	JF2	⚪		⚪	⚪	⚪
BPCH	-		⚪
HAP-FN	JF3	⚪

規格表

型式			D_G6	A	B	C	E	F	G	H	J	R	D₁	d	t	d₁	付属品（3）（4）（5）
Type		D	D_G6	A	B	C	E	F	G	H	J	R	D₁	d	t	d₁	付属品（3）（4）（5）
HAP-AP （1）（2）（3）（4）（5） HAPAR （1）（3）（4）（5） BPCH （2） HAP-AN （1）	HAP-FP （1）（2）（3）（4）（5） HAPFR （1）（3）（4）（5） BPCH （2） HAP-FN （1）	10	+0.014/+0.005	37	20	21	35	20	10	9	29	9.5	14	9	10	10	（3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8
		13	+0.017/+0.006	43	26	23	38		13	11	32	12	14	9	10	10	（3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8
		16	+0.017/+0.006	44	24	26	40		13	12	34	14	17	11	12	12	（3）ボルトM10-40 （4）MSTM6-30 （5）スクリュープラグM8
		20	+0.020/+0.007	48	28	27	42		16	14	36	17
		25	+0.020/+0.007	50	30	30	46		18	17	39	19.5

注文例

出荷日

型番リスト

表示件数:

型番	対応パンチ形状	構成部品	D（適応パンチ径）(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BPCH10	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	10	10	1個	700円( 770円 )	在庫品1日目当日出荷可能
BPCH13	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	13	10	1個	700円( 770円 )	在庫品1日目当日出荷可能
BPCH16	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	16	10	1個	700円( 770円 )	在庫品1日目当日出荷可能
BPCH20	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	20	10	1個	780円( 858円 )	在庫品1日目当日出荷可能
BPCH25	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	25	10	1個	780円( 858円 )	在庫品1日目当日出荷可能
BPCH32	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	32	-	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
BPCH38	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	38	-	1個	990円( 1,089円 )	在庫品1日目当日出荷可能
BPCH45	厚板打ち抜き丸・変形パンチ用	バッキングプレート単品	45	-	1個	1,220円( 1,342円 )	在庫品1日目当日出荷可能
HAP-AN10	厚板打ち抜き丸パンチ用	本体単品	10	10	1個	2,238円( 2,462円 )	在庫品1日目当日出荷可能
HAP-AN13	厚板打ち抜き丸パンチ用	本体単品	13	10	1個	2,323円( 2,555円 )	在庫品1日目当日出荷可能
HAP-AN16	厚板打ち抜き丸パンチ用	本体単品	16	10	1個	2,407円( 2,648円 )	在庫品1日目当日出荷可能
HAP-AN20	厚板打ち抜き丸パンチ用	本体単品	20	10	1個	2,541円( 2,795円 )	在庫品1日目当日出荷可能
HAP-AN25	厚板打ち抜き丸パンチ用	本体単品	25	10	1個	2,710円( 2,981円 )	在庫品1日目当日出荷可能
HAP-AN32	厚板打ち抜き丸パンチ用	本体単品	32	10	1個	6,376円( 7,014円 )	在庫品1日目当日出荷可能
HAP-AN38	厚板打ち抜き丸パンチ用	本体単品	38	10	1個	7,260円( 7,986円 )	在庫品1日目当日出荷可能
HAP-AN45	厚板打ち抜き丸パンチ用	本体単品	45	10	1個	8,022円( 8,824円 )	在庫品1日目当日出荷可能
HAP-AP10	厚板打ち抜き丸パンチ用	セット	10	10	1個	2,855円( 3,141円 )	在庫品1日目当日出荷可能
HAP-AP13	厚板打ち抜き丸パンチ用	セット	13	10	1個	2,952円( 3,247円 )	在庫品1日目当日出荷可能
HAP-AP16	厚板打ち抜き丸パンチ用	セット	16	10	1個	3,037円( 3,341円 )	在庫品1日目当日出荷可能
HAP-AP20	厚板打ち抜き丸パンチ用	セット	20	10	1個	3,218円( 3,540円 )	在庫品1日目当日出荷可能
HAP-AP25	厚板打ち抜き丸パンチ用	セット	25	10	1個	3,400円( 3,740円 )	在庫品1日目当日出荷可能
HAP-AP32	厚板打ち抜き丸パンチ用	セット	32	10	1個	6,993円( 7,692円 )	在庫品1日目当日出荷可能
HAP-AP38	厚板打ち抜き丸パンチ用	セット	38	10	1個	7,804円( 8,584円 )	在庫品1日目当日出荷可能
HAP-AP45	厚板打ち抜き丸パンチ用	セット	45	10	1個	8,736円( 9,610円 )	在庫品1日目当日出荷可能
HAP-FN10	厚板打ち抜き変形パンチ用	本体単品	10	10	1個	2,601円( 2,861円 )	在庫品1日目当日出荷可能
HAP-FN13	厚板打ち抜き変形パンチ用	本体単品	13	10	1個	2,674円( 2,941円 )	在庫品1日目当日出荷可能
HAP-FN16	厚板打ち抜き変形パンチ用	本体単品	16	10	1個	2,770円( 3,047円 )	在庫品1日目当日出荷可能
HAP-FN20	厚板打ち抜き変形パンチ用	本体単品	20	10	1個	2,891円( 3,180円 )	在庫品1日目当日出荷可能
HAP-FN25	厚板打ち抜き変形パンチ用	本体単品	25	10	1個	3,061円( 3,367円 )	在庫品1日目当日出荷可能
HAP-FN32	厚板打ち抜き変形パンチ用	本体単品	32	10	1個	7,901円( 8,691円 )	在庫品1日目当日出荷可能
HAP-FN38	厚板打ち抜き変形パンチ用	本体単品	38	10	1個	8,990円( 9,889円 )	在庫品1日目当日出荷可能
HAP-FN45	厚板打ち抜き変形パンチ用	本体単品	45	10	1個	10,067円( 11,074円 )	在庫品1日目当日出荷可能
HAP-FP10	厚板打ち抜き変形パンチ用	セット	10	10	1個	3,218円( 3,540円 )	在庫品1日目当日出荷可能
HAP-FP13	厚板打ち抜き変形パンチ用	セット	13	10	1個	3,303円( 3,633円 )	在庫品1日目当日出荷可能
HAP-FP16	厚板打ち抜き変形パンチ用	セット	16	10	1個	3,400円( 3,740円 )	在庫品1日目当日出荷可能
HAP-FP20	厚板打ち抜き変形パンチ用	セット	20	10	1個	3,569円( 3,926円 )	在庫品1日目当日出荷可能
HAP-FP25	厚板打ち抜き変形パンチ用	セット	25	10	1個	3,751円( 4,126円 )	在庫品1日目当日出荷可能
HAP-FP32	厚板打ち抜き変形パンチ用	セット	32	10	1個	8,397円( 9,237円 )	在庫品1日目当日出荷可能
HAP-FP38	厚板打ち抜き変形パンチ用	セット	38	10	1個	9,401円( 10,341円 )	在庫品1日目当日出荷可能
HAP-FP45	厚板打ち抜き変形パンチ用	セット	45	10	1個	10,623円( 11,685円 )	在庫品1日目当日出荷可能
HAPAR10	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	10	10	1個	2,323円( 2,555円 )	在庫品1日目当日出荷可能
HAPAR13	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	13	10	1個	2,420円( 2,662円 )	在庫品1日目当日出荷可能
HAPAR16	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	16	10	1個	2,504円( 2,754円 )	在庫品1日目当日出荷可能
HAPAR20	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	20	10	1個	2,637円( 2,901円 )	在庫品1日目当日出荷可能
HAPAR25	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	25	10	1個	2,819円( 3,101円 )	在庫品1日目当日出荷可能
HAPAR32	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	32	10	1個	6,534円( 7,187円 )	在庫品1日目当日出荷可能
HAPAR38	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	38	10	1個	7,417円( 8,159円 )	在庫品1日目当日出荷可能
HAPAR45	厚板打ち抜き丸パンチ用	セット（バッキングプレート無）	45	10	1個	8,179円( 8,997円 )	在庫品1日目当日出荷可能
HAPFR10	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	10	10	1個	2,686円( 2,955円 )	在庫品1日目当日出荷可能
HAPFR13	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	13	10	1個	2,770円( 3,047円 )	在庫品1日目当日出荷可能
HAPFR16	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	16	10	1個	2,867円( 3,154円 )	在庫品1日目当日出荷可能
HAPFR20	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	20	10	1個	2,988円( 3,287円 )	在庫品1日目当日出荷可能
HAPFR25	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	25	10	1個	3,170円( 3,487円 )	在庫品1日目当日出荷可能
HAPFR32	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	32	10	1個	8,058円( 8,864円 )	在庫品1日目当日出荷可能
HAPFR38	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	38	10	1個	9,147円( 10,062円 )	在庫品1日目当日出荷可能
HAPFR45	厚板打ち抜き変形パンチ用	セット（バッキングプレート無）	45	10	1個	10,224円( 11,246円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

厚板打ち抜きパンチ用のハイテン材用高耐久エンドリテーナです。本体をSMC440材（硬度：36～44HRC）にし耐久性を強化しています。本品に使用されるパンチツバ厚の変更は不要です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
