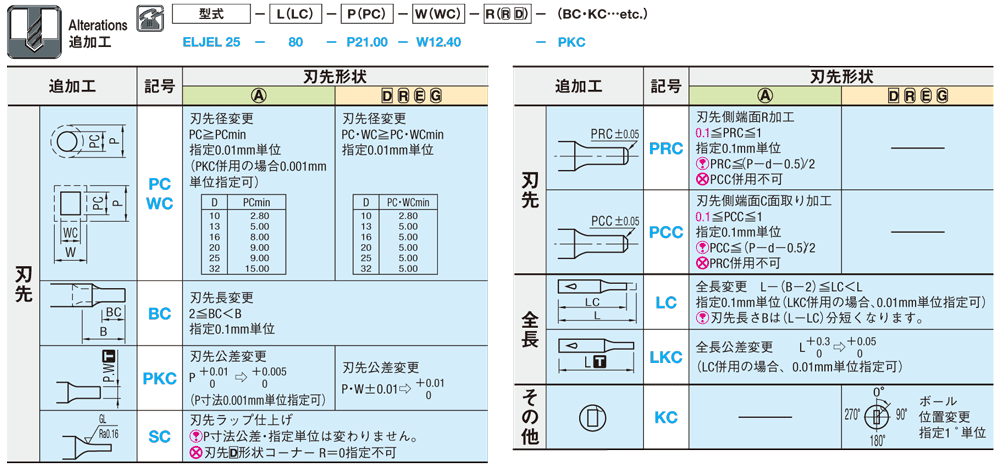

追加工・オプション

ミスミ

ボールロックジェクタパンチ　ライト級

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.947

一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

ライト級のボールロックジェクタパンチとなります。材質はダイス鋼です。

詳細情報を確認する

種別：

ジェクタ（ジェクトール）
材質：

SKD11相当

無料3D-CADライブラリー申し込み受付中

型番

未確定432件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKD11相当 60～63HRC	ELJ		L＞S

規格表

型式				L					指定0.01mm単位				B	d （穴径）
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D						min. P max.	P・Kmax.	P・Wmin.	R
ELJ			10	63	71	74	80	90	3.00～9.97	9.90	3.00		13	1.5
			13						6.00～12.97	12.90	6.00		13	1.8
			16						10.00～15.97	15.90	6.00		19	2.8
			20						13.00～19.97	19.90	6.00
			25						18.00～24.97	24.90	6.00
			32						22.00～31.97	31.90	6.00
			10		71	74	80	90	3.00～9.97	9.90	3.00		19	1.5
			13						6.00～12.97	12.90	6.00		19	1.8
			16						10.00～15.97	15.90	6.00		25	2.8
			20						13.00～19.97	19.90	6.00
			25						18.00～24.97	24.90	6.00
			32						22.00～31.97	31.90	6.00

注文例

出荷日

追加工

型番リスト

表示件数:

型番	刃先形状	B(刃先長さ)(mm)	D(シャンク径)(mm)	L(全長)(mm)	LC(全長変更)(mm)	P(刃先寸法)(mm)	PC(刃先寸法変更)(mm)	R(刃先コーナーR)(mm)	W(刃先寸法)(mm)	WC(刃先寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ELJAL10-[71,74,80,90]-P[3-9.97/0.01]	丸形	L	10	71 ～ 90	-	3 ～ 9.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL10-[71,74,80,90]-PC[2.8-2.99/0.01]	丸形	L	10	71 ～ 90	-	-	2.8 ～ 2.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL10-LC[47-89.9/0.1]-P[3-9.97/0.01]	丸形	L	10	-	47 ～ 89.9	3 ～ 9.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]	丸形	L	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL13-[71,74,80,90]-P[6-12.97/0.01]	丸形	L	13	71 ～ 90	-	6 ～ 12.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL13-[71,74,80,90]-PC[5-5.99/0.01]	丸形	L	13	71 ～ 90	-	-	5 ～ 5.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL13-LC[47-89.9/0.1]-P[6-12.97/0.01]	丸形	L	13	-	47 ～ 89.9	6 ～ 12.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL13-LC[47-89.9/0.1]-PC[5-5.99/0.01]	丸形	L	13	-	47 ～ 89.9	-	5 ～ 5.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL16-[71,74,80,90]-P[10-15.97/0.01]	丸形	L	16	71 ～ 90	-	10 ～ 15.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL16-[71,74,80,90]-PC[8-9.99/0.01]	丸形	L	16	71 ～ 90	-	-	8 ～ 9.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL16-LC[47-89.9/0.1]-P[10-15.97/0.01]	丸形	L	16	-	47 ～ 89.9	10 ～ 15.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL16-LC[47-89.9/0.1]-PC[8-9.99/0.01]	丸形	L	16	-	47 ～ 89.9	-	8 ～ 9.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL20-[71,74,80,90]-P[13-19.97/0.01]	丸形	L	20	71 ～ 90	-	13 ～ 19.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL20-[71,74,80,90]-PC[9-12.99/0.01]	丸形	L	20	71 ～ 90	-	-	9 ～ 12.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL20-LC[47-89.9/0.1]-P[13-19.97/0.01]	丸形	L	20	-	47 ～ 89.9	13 ～ 19.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL20-LC[47-89.9/0.1]-PC[9-12.99/0.01]	丸形	L	20	-	47 ～ 89.9	-	9 ～ 12.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL25-[71,74,80,90]-P[18-24.97/0.01]	丸形	L	25	71 ～ 90	-	18 ～ 24.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL25-[71,74,80,90]-PC[9-17.99/0.01]	丸形	L	25	71 ～ 90	-	-	9 ～ 17.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL25-LC[47-89.9/0.1]-P[18-24.97/0.01]	丸形	L	25	-	47 ～ 89.9	18 ～ 24.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL25-LC[47-89.9/0.1]-PC[9-17.99/0.01]	丸形	L	25	-	47 ～ 89.9	-	9 ～ 17.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAL32-[71,74,80,90]-P[22-31.97/0.01]	丸形	L	32	71 ～ 90	-	22 ～ 31.97	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAL32-[71,74,80,90]-PC[15-21.99/0.01]	丸形	L	32	71 ～ 90	-	-	15 ～ 21.99	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAL32-LC[47-89.9/0.1]-P[22-31.97/0.01]	丸形	L	32	-	47 ～ 89.9	22 ～ 31.97	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAL32-LC[47-89.9/0.1]-PC[15-21.99/0.01]	丸形	L	32	-	47 ～ 89.9	-	15 ～ 21.99	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAS10-[63,71,74,80,90]-P[3-9.97/0.01]	丸形	S	10	63 ～ 90	-	3 ～ 9.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS10-[63,71,74,80,90]-PC[2.8-2.99/0.01]	丸形	S	10	63 ～ 90	-	-	2.8 ～ 2.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS10-LC[47-89.9/0.1]-P[3-9.97/0.01]	丸形	S	10	-	47 ～ 89.9	3 ～ 9.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]	丸形	S	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS13-[63,71,74,80,90]-P[6-12.97/0.01]	丸形	S	13	63 ～ 90	-	6 ～ 12.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS13-[63,71,74,80,90]-PC[5-5.99/0.01]	丸形	S	13	63 ～ 90	-	-	5 ～ 5.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS13-LC[47-89.9/0.1]-P[6-12.97/0.01]	丸形	S	13	-	47 ～ 89.9	6 ～ 12.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS13-LC[47-89.9/0.1]-PC[5-5.99/0.01]	丸形	S	13	-	47 ～ 89.9	-	5 ～ 5.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS16-[63,71,74,80,90]-P[10-15.97/0.01]	丸形	S	16	63 ～ 90	-	10 ～ 15.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS16-[63,71,74,80,90]-PC[8-9.99/0.01]	丸形	S	16	63 ～ 90	-	-	8 ～ 9.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS16-LC[47-89.9/0.1]-P[10-15.97/0.01]	丸形	S	16	-	47 ～ 89.9	10 ～ 15.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS16-LC[47-89.9/0.1]-PC[8-9.99/0.01]	丸形	S	16	-	47 ～ 89.9	-	8 ～ 9.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS20-[63,71,74,80,90]-P[13-19.97/0.01]	丸形	S	20	63 ～ 90	-	13 ～ 19.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS20-[63,71,74,80,90]-PC[9-12.99/0.01]	丸形	S	20	63 ～ 90	-	-	9 ～ 12.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS20-LC[47-89.9/0.1]-P[13-19.97/0.01]	丸形	S	20	-	47 ～ 89.9	13 ～ 19.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS20-LC[47-89.9/0.1]-PC[9-12.99/0.01]	丸形	S	20	-	47 ～ 89.9	-	9 ～ 12.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS25-[63,71,74,80,90]-P[18-24.97/0.01]	丸形	S	25	63 ～ 90	-	18 ～ 24.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS25-[63,71,74,80,90]-PC[9-17.99/0.01]	丸形	S	25	63 ～ 90	-	-	9 ～ 17.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS25-LC[47-89.9/0.1]-P[18-24.97/0.01]	丸形	S	25	-	47 ～ 89.9	18 ～ 24.97	-	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS25-LC[47-89.9/0.1]-PC[9-17.99/0.01]	丸形	S	25	-	47 ～ 89.9	-	9 ～ 17.99	-	-	-	10	1個	-( - )	2日目一部当日出荷可能
ELJAS32-[63,71,74,80,90]-P[22-31.97/0.01]	丸形	S	32	63 ～ 90	-	22 ～ 31.97	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAS32-[63,71,74,80,90]-PC[15-21.99/0.01]	丸形	S	32	63 ～ 90	-	-	15 ～ 21.99	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAS32-LC[47-89.9/0.1]-P[22-31.97/0.01]	丸形	S	32	-	47 ～ 89.9	22 ～ 31.97	-	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJAS32-LC[47-89.9/0.1]-PC[15-21.99/0.01]	丸形	S	32	-	47 ～ 89.9	-	15 ～ 21.99	-	-	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-[71,74,80,90]-P[3-9.9/0.01]-W[3-9.9/0.01]	長方形	L	10	71 ～ 90	-	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-[71,74,80,90]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]	長方形	L	10	71 ～ 90	-	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-[71,74,80,90]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]	長方形	L	10	71 ～ 90	-	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-[71,74,80,90]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]	長方形	L	10	71 ～ 90	-	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-LC[47-89.9/0.1]-P[3-9.9/0.01]-W[3-9.9/0.01]	長方形	L	10	-	47 ～ 89.9	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-LC[47-89.9/0.1]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]	長方形	L	10	-	47 ～ 89.9	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]	長方形	L	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]	長方形	L	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個	-( - )	3日目一部当日出荷可能
ELJDL13-[71,74,80,90]-P[6-12.9/0.01]-W[6-12.9/0.01]	長方形	L	13	71 ～ 90	-	6 ～ 12.9	-	-	6 ～ 12.9	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL13-[71,74,80,90]-P[6-12.9/0.01]-WC[5-5.99/0.01]	長方形	L	13	71 ～ 90	-	6 ～ 12.9	-	-	-	5 ～ 5.99	10	1個	-( - )	3日目一部当日出荷可能
ELJDL13-[71,74,80,90]-PC[5-5.99/0.01]-W[6-12.9/0.01]	長方形	L	13	71 ～ 90	-	-	5 ～ 5.99	-	6 ～ 12.9	-	10	1個	-( - )	3日目一部当日出荷可能
ELJDL13-[71,74,80,90]-PC[5-5.99/0.01]-WC[5-5.99/0.01]	長方形	L	13	71 ～ 90	-	-	5 ～ 5.99	-	-	5 ～ 5.99	10	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

基本情報

ライト級のボールロックジェクタパンチとなります。材質はダイス鋼です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
