ミスミ

ブロックガイドリフタ -キー止めタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1047

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

キー止めタイプのブロックガイドリフタとなります。材質はSKD11相当です。

詳細情報を確認する

形状：

ブロック
止め方：

キー止め
エア穴の有無：

無
付属品(バネ,スクリュープラグ)の有無：

無

無料3D-CADライブラリー申し込み受付中

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

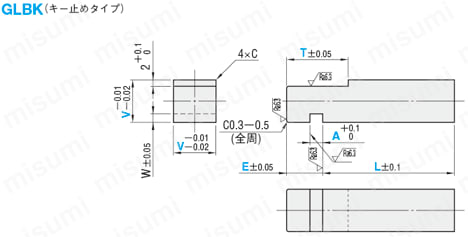

外形図・製品仕様

[ M ]材質 SKD11相当
[ H ]硬度 53～58HRC

規格表

W	C	型式		指定5mm単位	指定0.1mm単位
W	C	Type	V	L	A	E	T
1.5	0.5	GLBK	6	30～80	0.5～4.0	5.0～25.0	5.0～50.0 ※T≧E ※T≦（L+E）/2
1.5	0.5		8
2.0	0.8		10
2.5	0.8		13

注文例

出荷日

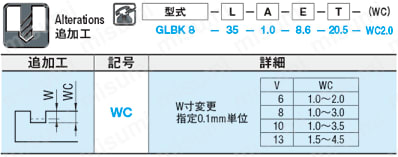

追加工

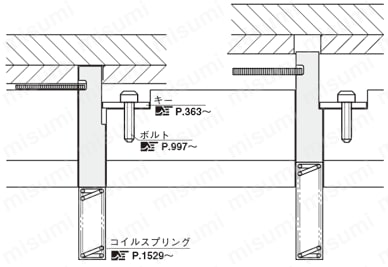

■特長
T寸法を調整することにより、リフト量が調整可能です。
また、E寸法を調整することにより、ストリッパプレートの通し穴加工が可能になります。

型番リスト

表示件数:

型番	L(mm)	A(溝部長さ)(mm)	V(外形)(mm)	E(mm)	T(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GLBK6-[30-80/5]-[0.5-4/0.1]-[5-25/0.1]-[5-50/0.1]	30 ～ 80	0.5 ～ 4	6	5 ～ 25	5 ～ 50	10	1個	-( - )	3日目
GLBK8-[30-80/5]-[0.5-4/0.1]-[5-25/0.1]-[5-50/0.1]	30 ～ 80	0.5 ～ 4	8	5 ～ 25	5 ～ 50	10	1個	-( - )	3日目
GLBK10-[30-80/5]-[0.5-4/0.1]-[5-25/0.1]-[5-50/0.1]	30 ～ 80	0.5 ～ 4	10	5 ～ 25	5 ～ 50	10	1個	-( - )	3日目
GLBK13-[30-80/5]-[0.5-4/0.1]-[5-25/0.1]-[5-50/0.1]	30 ～ 80	0.5 ～ 4	13	5 ～ 25	5 ～ 50	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

キー止めタイプのブロックガイドリフタとなります。材質はSKD11相当です。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
