画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1065

ミスミ

材料ガイドユニット-高周波焼入・ダイセット固定タイプ-

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

高周波焼入タイプの材料ガイドユニットです。ダイセット固定タイプです。材質は機械...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定9件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存

数量：
価格を確認

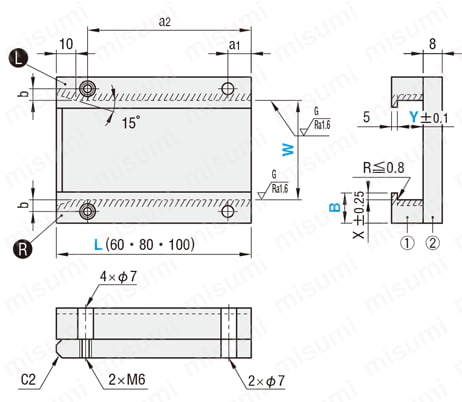

外形図・製品仕様

ダイセット固定タイプ
ZGUA（ユニット）
ZGUA-R（レール単体）
ZGUA-L（レール単体）

L	a1	a2
60	10	45
80		65
100		75

材質		S50C
硬度		55HRC ～
		部：高周波焼入

規格表

■ユニット

型式		L	Y 指定1mm単位	W 指定0.1mm単位	b	X
Type	B	L	Y 指定1mm単位	W 指定0.1mm単位	b	X
ZGUA	13	60 80 100	1～30	10～160	5	3
	16				7	3
	20				8	5

■レール単体

型式		L	Y 指定1mm単位	b	X
Type	B	L	Y 指定1mm単位	b	X
ZGUA-R ZGUA-L	13	60 80 100	1～30	5	3
	16			7	3
	20			8	5

注文例

出荷日

商品TOP

商品情報を表示

絞り込み条件：5 項目の仕様が未選択です

仕様

解除
- ユニット
- レール単体L
- レール単体R
B(mm)

解除
- 13
- 16
- 20
L(mm)

解除
すべての候補を見る（0件）閉じる
[60-100/20mm単位]
W(材料ガイド幅)(mm)

解除
すべての候補を見る（0件）閉じる
[10-160/0.1mm単位]
Y(溝高さ)(mm)

解除
すべての候補を見る（0件）閉じる
[1-30/1mm単位]
タイプ

解除
- ZGUA
- ZGUA-L
- ZGUA-R
CAD

解除
- 2D
- 3D
出荷日

解除
- すべて
- 3日以内

型番リスト

表示件数:

型番	仕様	B(mm)	L(mm)	W(材料ガイド幅)(mm)	Y(溝高さ)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ZGUA13-[60-100/20]-[1-30/1]-[10-160/0.1]	ユニット	13	60 ～ 100	10 ～ 160	1 ～ 30	10	1個	-( - )	3日目
ZGUA16-[60-100/20]-[1-30/1]-[10-160/0.1]	ユニット	16	60 ～ 100	10 ～ 160	1 ～ 30	10	1個	-( - )	3日目
ZGUA20-[60-100/20]-[1-30/1]-[10-160/0.1]	ユニット	20	60 ～ 100	10 ～ 160	1 ～ 30	10	1個	-( - )	3日目
ZGUA-L13-[60-100/20]-[1-30/1]	レール単体L	13	60 ～ 100	-	1 ～ 30	10	1個	-( - )	3日目
ZGUA-L16-[60-100/20]-[1-30/1]	レール単体L	16	60 ～ 100	-	1 ～ 30	10	1個	-( - )	3日目
ZGUA-L20-[60-100/20]-[1-30/1]	レール単体L	20	60 ～ 100	-	1 ～ 30	10	1個	-( - )	3日目
ZGUA-R13-[60-100/20]-[1-30/1]	レール単体R	13	60 ～ 100	-	1 ～ 30	10	1個	-( - )	3日目
ZGUA-R16-[60-100/20]-[1-30/1]	レール単体R	16	60 ～ 100	-	1 ～ 30	10	1個	-( - )	3日目
ZGUA-R20-[60-100/20]-[1-30/1]	レール単体R	20	60 ～ 100	-	1 ～ 30	10	1個	-( - )	3日目

詳細情報

基本情報

高周波焼入タイプの材料ガイドユニットです。ダイセット固定タイプです。材質は機械構造用炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
