ストリッパガイドピン -着脱・両ネジタイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
着脱・両タップタイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法...
商品情報
SGPWはL寸5mm単位の在庫品です。1mm単位で指定する場合は、追加工LCをご利用ください。

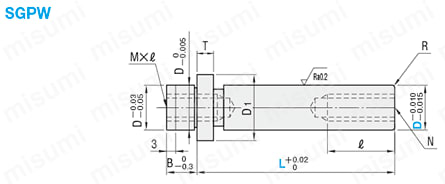

外形図・製品仕様
一部サイズでタップ穴が貫通することがあります。
材質 SUJ2
硬度 58HRC～
規格表
| M×ℓ Pitch | N Pitch | ℓ | D1 | R | T | B | 型式 | L 指定5mm単位 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||
| M4×10 P0.7 | M4 P0.7 | 10 | 12 | 1.0 | 3 | 8 | SGPW | 8 | 25～70 | |
| 14 | 10 | 10 | ||||||||
| M5×10 P0.8 | M5 P0.8 | 17 | 1.5 | 5 | 13 | 30～75 | ||||
| M6×12 P1.0 | M6 P1.0 | 12 | 23 | 16 | 40～100 | |||||
| M8×16 P1.25 | M8 P1.25 | 16 | 27 | 2.0 | 13 | 20 | 60～120 | |||
| 32 | 16 | 25 | ||||||||
注文例
出荷日

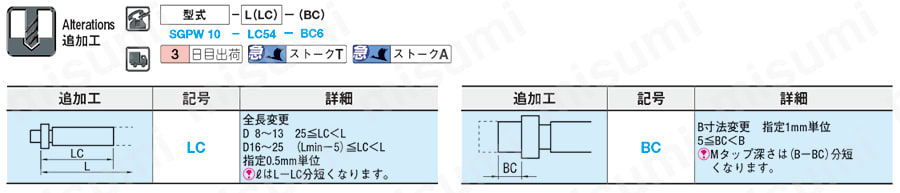

追加工
関連情報

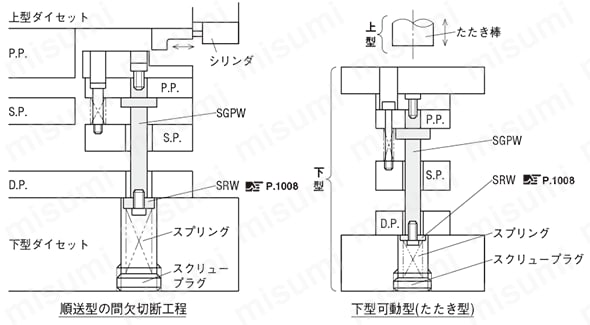

•パンチプレートを下型側から持ち上げる方式の金型にご使用ください。
型番リスト
| 型番 |
追加工 |
D(ポスト径)(mm) |
L(全長)(mm) |
LC(全長変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無し
|
8
|
25
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
30
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
35
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
40
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
45
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
50
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
55
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
60
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
65
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
70
|
-
| 10 | 1個 | 1,253円(
1,378円
) | 在庫品1日目 当日出荷可能 | |
有り
|
8
|
25 ～ 70
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
8
|
-
|
25.5 ～ 69.5
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
10
|
25
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
30
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
35
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
40
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
45
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
50
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
55
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
60
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
65
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
70
|
-
| 10 | 1個 | 1,288円(
1,417円
) | 在庫品1日目 当日出荷可能 | |
有り
|
10
|
25 ～ 70
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
10
|
-
|
25.5 ～ 69.5
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
13
|
30
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
35
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
40
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
45
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
50
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
55
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
60
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
65
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
70
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
75
|
-
| 10 | 1個 | 1,345円(
1,480円
) | 在庫品1日目 当日出荷可能 | |
有り
|
13
|
30 ～ 75
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
13
|
-
|
25 ～ 74.5
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
16
|
40
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
45
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
50
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
55
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
60
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
65
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
70
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
75
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
80
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
85
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
90
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
95
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
100
|
-
| 10 | 1個 | 1,437円(
1,581円
) | 在庫品1日目 当日出荷可能 | |
有り
|
16
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
16
|
-
|
25 ～ 99.5
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
20
|
60
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
65
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
70
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
75
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
80
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
85
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
90
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
95
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
100
|
-
| 10 | 1個 | 1,759円(
1,935円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
着脱・両タップタイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ストリッパガイドピン -着脱・両ネジタイプ-のレビュー
コンパクトな金型に仕上げられたので大変、役に立ちました。
ピンを圧入する時の穴径推奨値をカタログに記載していてくれれば助かります。
よくあるご質問（FAQ）
- Q ストリッパガイドピンの取付方法について知りたい。
-
Aストリッパガイドピンは主にパンチプレートに設置し、ストリッパプレートやダイプレートに設置されたストリッパガイドブシュに通してガイドします。
