ストリッパガイドブシュ -給油・圧入・ヘッド付タイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
給油・圧入・ヘッド付タイプのストリッパガイドブシュです。材質は軸受鋼です。摺動...
商品情報
ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。
取付方法 P.1069
外形図・製品仕様
材質 SUJ2
硬度 58HRC～
規格表
| Dm5 | 型式 | L | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||||
| 12 | +0.015 +0.007 | SGBH | 8 | 10 | 13 | 16 | 20 | ||||
| 14 | 10 | 10 | 13 | 16 | 20 | 22 | 25 | ||||
| 18 | 13 | 13 | 16 | 20 | 22 | 25 | 30 | 35 | |||
| 22 | +0.017 +0.008 | 16 | 13 | 16 | 20 | 22 | 25 | 30 | 35 | ||
| 25 | 20 | 16 | 20 | 22 | 25 | 30 | 35 | ||||
| 32 | +0.020 +0.009 | 25 | 20 | 22 | 25 | 30 | 35 | ||||
注文例
出荷日

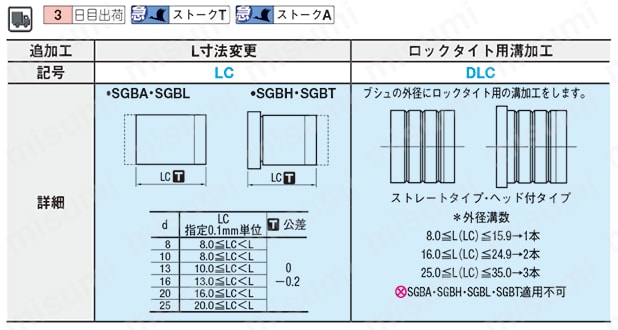

追加工
| 型式 | - | L（） | - | （DLC） |
| SGBH16 | - | LC22.0 |
型番リスト
- 表示件数:
| 型番 |
追加工 |
d(ブシュ内径)(mm) |
L(全長)(mm) |
LC(L寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無し
|
8
|
10
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
13
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
16
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
無し
|
8
|
20
|
-
| 10 | 1個 | 671円(
738円
) | 在庫品1日目 当日出荷可能 | |
有り
|
8
|
-
|
8 ～ 19.9
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
10
|
10
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
13
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
16
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
20
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
22
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
25
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
有り
|
10
|
-
|
8 ～ 24.9
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
13
|
13
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
16
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
20
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
22
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
25
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
30
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
35
|
-
| 10 | 1個 | 825円(
908円
) | 在庫品1日目 当日出荷可能 | |
有り
|
13
|
-
|
10 ～ 34.9
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
16
|
13
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
16
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
20
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
22
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
25
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
30
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
35
|
-
| 10 | 1個 | 913円(
1,004円
) | 在庫品1日目 当日出荷可能 | |
有り
|
16
|
-
|
13 ～ 34.9
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
20
|
16
|
-
| 10 | 1個 | 1,034円(
1,137円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
20
|
-
| 10 | 1個 | 1,034円(
1,137円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
22
|
-
| 10 | 1個 | 1,034円(
1,137円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
25
|
-
| 10 | 1個 | 1,034円(
1,137円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
30
|
-
| 10 | 1個 | 1,034円(
1,137円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
35
|
-
| 10 | 1個 | 1,034円(
1,137円
) | 在庫品1日目 当日出荷可能 | |
有り
|
20
|
-
|
16 ～ 34.9
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
25
|
20
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
22
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
25
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
30
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
35
|
-
| 10 | 1個 | 1,265円(
1,392円
) | 在庫品1日目 当日出荷可能 | |
有り
|
25
|
-
|
20 ～ 34.9
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
給油・圧入・ヘッド付タイプのストリッパガイドブシュです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ストリッパガイドブシュ -給油・圧入・ヘッド付タイプ-のレビュー
精度は問題なく、しっかり組み込めるので大変重宝しています。
リピートしていますが問題はありません。
