ミスミ

ストリッパガイドブシュ　-無給油・銅合金・ロックタイト接着・ストレートタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1079

数量スライド割引
一部当日出荷可能

評価 4.6平均満足度4.6 この商品のレビューをみる（5件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

無給油・銅合金・ロックタイト接着・ストレートタイプのストリッパガイドブシュとな...

詳細情報を確認する

種類：

ブシュ
公差レンジ：

5μm
ブシュタイプ：

プレーン用(無給油)
ブシュ取付方法：

ロックタイト接着
材質：

SUJ2+銅合金

無料3D-CADライブラリー申し込み受付中

型番

未確定39件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。
取付方法 P.1069
内径部は洗浄しないでください。埋設されたモリブデンが膨張する可能性があります。

外形図・製品仕様

材質		SUJ2+銅合金
		MoS₂（埋設）
硬度		45HRC

規格表

D_h4		型式		L
D_h4		Type	d	L
16	0 -0.005	SGCZ	10	10	13	16	20	22	25
20	0 -0.006		13		13	16	20	22	25	30
24			16			16	20	22	25	30	35
28			20			16	20	22	25	30	35
34	0 -0.007		25				20	22	25	30	35

※MoS₂とは耐摩耗性に優れた特殊固体潤滑剤です。

注文例


型式	-	L
SGCZ10	-	16

出荷日

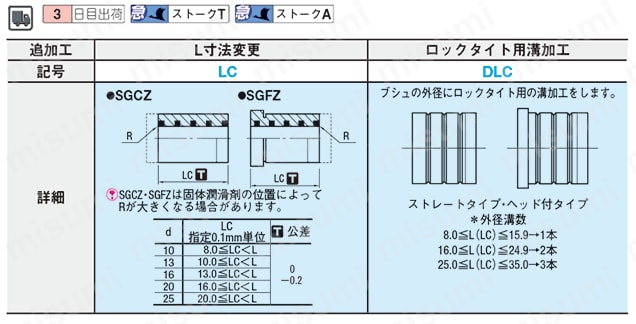

追加工


型式	-	L（LC）	-	（DLC）
SGCZ16	-	LC18.0

型番リスト

表示件数:

型番	追加工	d(ブシュ内径)(mm)	L(全長)(mm)	LC(L寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SGCZ10-10	無し	10	10	-	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SGCZ10-13	無し	10	13	-	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SGCZ10-16	無し	10	16	-	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SGCZ10-20	無し	10	20	-	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SGCZ10-22	無し	10	22	-	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SGCZ10-25	無し	10	25	-	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
SGCZ10-[10,13,16,20,22,25]	有り	10	10 ～ 25	-	10	1個	-( - )	3日目一部当日出荷可能
SGCZ10-LC[8-25/0.1]	有り	10	-	8 ～ 25	10	1個	-( - )	3日目一部当日出荷可能
SGCZ13-13	無し	13	13	-	10	1個	1,410円( 1,551円 )	在庫品1日目当日出荷可能
SGCZ13-16	無し	13	16	-	10	1個	1,410円( 1,551円 )	在庫品1日目当日出荷可能
SGCZ13-20	無し	13	20	-	10	1個	1,410円( 1,551円 )	在庫品1日目当日出荷可能
SGCZ13-22	無し	13	22	-	10	1個	1,410円( 1,551円 )	在庫品1日目当日出荷可能
SGCZ13-25	無し	13	25	-	10	1個	1,410円( 1,551円 )	在庫品1日目当日出荷可能
SGCZ13-30	無し	13	30	-	10	1個	1,410円( 1,551円 )	在庫品1日目当日出荷可能
SGCZ13-[13,16,20,22,25,30]	有り	13	13 ～ 30	-	10	1個	-( - )	3日目一部当日出荷可能
SGCZ13-LC[10-30/0.1]	有り	13	-	10 ～ 30	10	1個	-( - )	3日目一部当日出荷可能
SGCZ16-16	無し	16	16	-	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SGCZ16-20	無し	16	20	-	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SGCZ16-22	無し	16	22	-	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SGCZ16-25	無し	16	25	-	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SGCZ16-30	無し	16	30	-	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SGCZ16-35	無し	16	35	-	10	1個	1,590円( 1,749円 )	在庫品1日目当日出荷可能
SGCZ16-[16,20,22,25,30,35]	有り	16	16 ～ 35	-	10	1個	-( - )	3日目一部当日出荷可能
SGCZ16-LC[13-35/0.1]	有り	16	-	13 ～ 35	10	1個	-( - )	3日目一部当日出荷可能
SGCZ20-16	無し	20	16	-	10	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
SGCZ20-20	無し	20	20	-	10	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
SGCZ20-22	無し	20	22	-	10	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
SGCZ20-25	無し	20	25	-	10	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
SGCZ20-30	無し	20	30	-	10	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
SGCZ20-35	無し	20	35	-	10	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
SGCZ20-[16,20,22,25,30,35]	有り	20	16 ～ 35	-	10	1個	-( - )	3日目一部当日出荷可能
SGCZ20-LC[16-35/0.1]	有り	20	-	16 ～ 35	10	1個	-( - )	3日目一部当日出荷可能
SGCZ25-20	無し	25	20	-	10	1個	2,130円( 2,343円 )	在庫品1日目当日出荷可能
SGCZ25-22	無し	25	22	-	10	1個	2,130円( 2,343円 )	在庫品1日目当日出荷可能
SGCZ25-25	無し	25	25	-	10	1個	2,130円( 2,343円 )	在庫品1日目当日出荷可能
SGCZ25-30	無し	25	30	-	10	1個	2,130円( 2,343円 )	在庫品1日目当日出荷可能
SGCZ25-35	無し	25	35	-	10	1個	2,130円( 2,343円 )	在庫品1日目当日出荷可能
SGCZ25-[20,22,25,30,35]	有り	25	20 ～ 35	-	10	1個	-( - )	3日目一部当日出荷可能
SGCZ25-LC[20-35/0.1]	有り	25	-	20 ～ 35	10	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

基本情報

無給油・銅合金・ロックタイト接着・ストレートタイプのストリッパガイドブシュとなります。材質は軸受鋼＋銅合金です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
