ストリッパガイドブシュ -ボールリテーナ用・ロックタイト接着・ストレートタイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
ボールリテーナ用・ロックタイト接着・ストレートタイプのストリッパガイドブシュで...
商品情報
外形図・製品仕様
[ M ] 材質 SUJ2
[ H ] 硬度 58HRC～
規格表
| d | Dh4 | 型式 | L | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | PD | ||||||||
| 14 | 18 | 0 -0.005 | SGBBS | 10 | 20 | 25 | 30 | ||
| 17 | 22 | 0 -0.006 | 13 | 20 | 25 | 30 | |||
| 20 | 26 | 16 | 25 | 30 | 35 | ||||
| 26 | 31 | 20 | 25 | 30 | 35 | 40 | |||
| 31 | 37 | 0 -0.007 | 25 | 35 | 40 | ||||
注文例
| 型式 | - | L | ||
| SGBBS16 | - | 35 | ||
出荷日

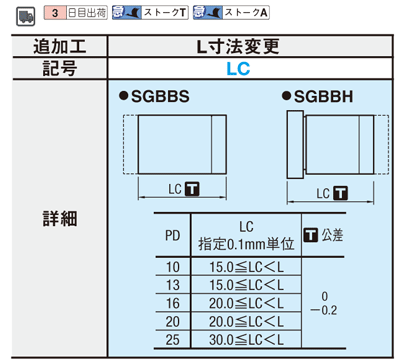

追加工
| 型式 | - | L（LC） | |
| SGBBS16 | - | LC25.5 |
■特長
| SGBBS | すべてのストリッパガイドピンと組み合わせることができます。 （SGBBWも同様です） |
関連情報
型番リスト
- 表示件数:
| 型番 |
追加工 |
PD(ポスト径)(mm) |
L(全長)(mm) |
LC(L寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無し
|
10
|
20
|
-
| 10 | 1個 | 693円(
762円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
25
|
-
| 10 | 1個 | 693円(
762円
) | 在庫品1日目 当日出荷可能 | |
無し
|
10
|
30
|
-
| 10 | 1個 | 693円(
762円
) | 在庫品1日目 当日出荷可能 | |
有り
|
10
|
-
|
15 ～ 30
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
13
|
20
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
25
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
30
|
-
| 10 | 1個 | 770円(
847円
) | 在庫品1日目 当日出荷可能 | |
有り
|
13
|
-
|
15 ～ 30
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
16
|
25
|
-
| 10 | 1個 | 847円(
932円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
30
|
-
| 10 | 1個 | 847円(
932円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
35
|
-
| 10 | 1個 | 847円(
932円
) | 在庫品1日目 当日出荷可能 | |
有り
|
16
|
-
|
20 ～ 35
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
20
|
25
|
-
| 10 | 1個 | 1,001円(
1,101円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
30
|
-
| 10 | 1個 | 1,001円(
1,101円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
35
|
-
| 10 | 1個 | 1,001円(
1,101円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
40
|
-
| 10 | 1個 | 1,001円(
1,101円
) | 在庫品1日目 当日出荷可能 | |
有り
|
20
|
-
|
20 ～ 40
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
25
|
35
|
-
| 10 | 1個 | 1,210円(
1,331円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
40
|
-
| 10 | 1個 | 1,210円(
1,331円
) | 在庫品1日目 当日出荷可能 | |
有り
|
25
|
-
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
ボールリテーナ用・ロックタイト接着・ストレートタイプのストリッパガイドブシュです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
