ストリッパガイドブシュ -ボールリテーナ用・肉厚ロックタイト接着・ストレートタイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
ボールリテーナ用・肉厚ロックタイト接着・ストレートタイプのストリッパガイドブシ...
商品情報
外形図・製品仕様
材質 SUJ2
硬度 58HRC～
規格表
| d | D | 型式 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | PD | |||||||||
| 17 | 24 | 0 -0.005 | SGBBW | 13 | 30 | 35 | ||||
| 20 | 28 | 16 | 35 | 40 | ||||||
| 26 | 34 | 20 | 40 | 45 | 50 | |||||
| 31 | 40 | 25 | 45 | 50 | 60 | |||||
注文例
| 型式 | - | L | |
| SGBBW16 | - | 35 |
出荷日

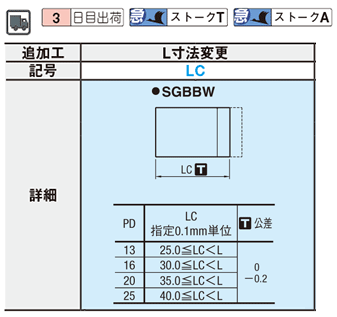

追加工
| 型式 | - | L（LC） | |
| SGBBW16 | - | LC31.5 |
■特長
| SGBBW | 肉厚を厚くして剛性を高 めています。 |
関連情報
型番リスト
- 表示件数:
| 型番 |
追加工 |
PD(ポスト径)(mm) |
L(全長)(mm) |
LC(L寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無し
|
13
|
30
|
-
| 10 | 1個 | 1,078円(
1,186円
) | 在庫品1日目 当日出荷可能 | |
無し
|
13
|
35
|
-
| 10 | 1個 | 1,078円(
1,186円
) | 在庫品1日目 当日出荷可能 | |
有り
|
13
|
-
|
25 ～ 35
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
16
|
35
|
-
| 10 | 1個 | 1,243円(
1,367円
) | 在庫品1日目 当日出荷可能 | |
無し
|
16
|
40
|
-
| 10 | 1個 | 1,243円(
1,367円
) | 在庫品1日目 当日出荷可能 | |
有り
|
16
|
-
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
20
|
40
|
-
| 10 | 1個 | 1,595円(
1,755円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
45
|
-
| 10 | 1個 | 1,595円(
1,755円
) | 在庫品1日目 当日出荷可能 | |
無し
|
20
|
50
|
-
| 10 | 1個 | 1,595円(
1,755円
) | 在庫品1日目 当日出荷可能 | |
有り
|
20
|
-
|
35 ～ 50
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
25
|
45
|
-
| 10 | 1個 | 2,046円(
2,251円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
50
|
-
| 10 | 1個 | 2,046円(
2,251円
) | 在庫品1日目 当日出荷可能 | |
無し
|
25
|
60
|
-
| 10 | 1個 | 2,046円(
2,251円
) | 在庫品1日目 当日出荷可能 | |
有り
|
25
|
-
|
40 ～ 60
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
ボールリテーナ用・肉厚ロックタイト接着・ストレートタイプのストリッパガイドブシュです。材質はは軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
