ミスミ

ストリッパガイドピン　-3μmレンジ・ストレートタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1084

数量スライド割引
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

ストレートタイプのストリッパガイドピンです。公差レンジ3μmです。材質は軸受鋼...

詳細情報を確認する

種類：

ピン
公差レンジ：

3μm
ピンタイプ：

ストレート
材質：

SUJ2

無料3D-CADライブラリー申し込み受付中

型番

未確定46件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

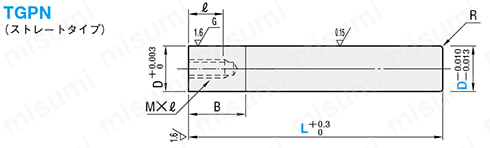

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

TGPN	R	B	型式		L
M×ℓ Pitch	R	B	Type	D	L
M5×12 P0.8	1.0	13	TGPN	10	40	50	60	70	80		100


M6×15 P1.0	1.5	16		13		50	60	70	80	90	100		120


		20		16		50	60	70	80	90	100	110	120	140


M8×20 P1.25	2.0	25		20				70	80	90	100	110	120	140


		28		25				70	80	90	100	110	120	140

注文例


型式	-	L
TGPN16	-	100

出荷日

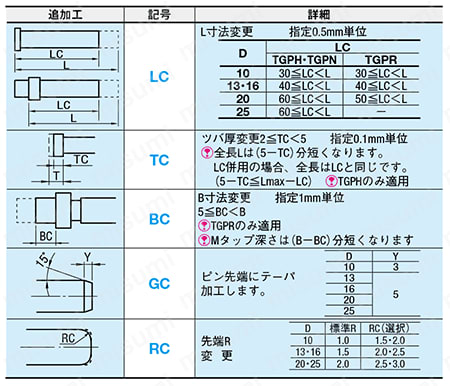

追加工


型式	-	L（LC）	-	（TC・GC・RC…etc.）
TGPN16	-	100	-	GC5

型番リスト

表示件数:

型番	追加工	D(ポスト径)(mm)	L(全長)(mm)	LC(L寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TGPN10-40	無し	10	40	-	10	1個	1,127円( 1,240円 )	在庫品1日目当日出荷可能
TGPN10-50	無し	10	50	-	10	1個	1,127円( 1,240円 )	在庫品1日目当日出荷可能
TGPN10-60	無し	10	60	-	10	1個	1,127円( 1,240円 )	在庫品1日目当日出荷可能
TGPN10-70	無し	10	70	-	10	1個	1,150円( 1,265円 )	在庫品1日目当日出荷可能
TGPN10-80	無し	10	80	-	10	1個	1,150円( 1,265円 )	在庫品1日目当日出荷可能
TGPN10-100	無し	10	100	-	10	1個	1,345円( 1,480円 )	在庫品1日目当日出荷可能
TGPN10-[40,50,60,70,80,100]	有り	10	40 ～ 100	-	10	1個	-( - )	3日目
TGPN10-LC[30-99.5/0.5]	有り	10	-	30 ～ 99.5	10	1個	-( - )	3日目
TGPN13-50	無し	13	50	-	10	1個	1,230円( 1,353円 )	在庫品1日目当日出荷可能
TGPN13-60	無し	13	60	-	10	1個	1,230円( 1,353円 )	在庫品1日目当日出荷可能
TGPN13-70	無し	13	70	-	10	1個	1,230円( 1,353円 )	在庫品1日目当日出荷可能
TGPN13-80	無し	13	80	-	10	1個	1,311円( 1,442円 )	在庫品1日目当日出荷可能
TGPN13-90	無し	13	90	-	10	1個	1,311円( 1,442円 )	在庫品1日目当日出荷可能
TGPN13-100	無し	13	100	-	10	1個	1,311円( 1,442円 )	在庫品1日目当日出荷可能
TGPN13-120	無し	13	120	-	10	1個	1,529円( 1,682円 )	在庫品1日目当日出荷可能
TGPN13-[50,60,70,80,90,100,120]	有り	13	50 ～ 120	-	10	1個	-( - )	3日目
TGPN13-LC[40-119.5/0.5]	有り	13	-	40 ～ 119.5	10	1個	-( - )	3日目
TGPN16-50	無し	16	50	-	10	1個	1,414円( 1,555円 )	在庫品1日目当日出荷可能
TGPN16-60	無し	16	60	-	10	1個	1,414円( 1,555円 )	在庫品1日目当日出荷可能
TGPN16-70	無し	16	70	-	10	1個	1,414円( 1,555円 )	在庫品1日目当日出荷可能
TGPN16-80	無し	16	80	-	10	1個	1,529円( 1,682円 )	在庫品1日目当日出荷可能
TGPN16-90	無し	16	90	-	10	1個	1,529円( 1,682円 )	在庫品1日目当日出荷可能
TGPN16-100	無し	16	100	-	10	1個	1,529円( 1,682円 )	在庫品1日目当日出荷可能
TGPN16-110	無し	16	110	-	10	1個	1,529円( 1,682円 )	在庫品1日目当日出荷可能
TGPN16-120	無し	16	120	-	10	1個	1,529円( 1,682円 )	在庫品1日目当日出荷可能
TGPN16-140	無し	16	140	-	10	1個	1,644円( 1,808円 )	在庫品1日目当日出荷可能
TGPN16-[50,60,70,80,90,100,110,120,140]	有り	16	50 ～ 140	-	10	1個	-( - )	3日目
TGPN16-LC[40-139.5/0.5]	有り	16	-	40 ～ 139.5	10	1個	-( - )	3日目
TGPN20-70	無し	20	70	-	10	1個	1,713円( 1,884円 )	在庫品1日目当日出荷可能
TGPN20-80	無し	20	80	-	10	1個	1,713円( 1,884円 )	在庫品1日目当日出荷可能
TGPN20-90	無し	20	90	-	10	1個	1,713円( 1,884円 )	在庫品1日目当日出荷可能
TGPN20-100	無し	20	100	-	10	1個	1,713円( 1,884円 )	在庫品1日目当日出荷可能
TGPN20-110	無し	20	110	-	10	1個	1,886円( 2,075円 )	在庫品1日目当日出荷可能
TGPN20-120	無し	20	120	-	10	1個	1,886円( 2,075円 )	在庫品1日目当日出荷可能
TGPN20-140	無し	20	140	-	10	1個	2,219円( 2,441円 )	在庫品1日目当日出荷可能
TGPN20-[70,80,90,100,110,120,140]	有り	20	70 ～ 140	-	10	1個	-( - )	3日目
TGPN20-LC[60-139.5/0.5]	有り	20	-	60 ～ 139.5	10	1個	-( - )	3日目
TGPN25-70	無し	25	70	-	10	1個	2,346円( 2,581円 )	在庫品1日目当日出荷可能
TGPN25-80	無し	25	80	-	10	1個	2,346円( 2,581円 )	在庫品1日目当日出荷可能
TGPN25-90	無し	25	90	-	10	1個	2,346円( 2,581円 )	在庫品1日目当日出荷可能
TGPN25-100	無し	25	100	-	10	1個	2,346円( 2,581円 )	在庫品1日目当日出荷可能
TGPN25-110	無し	25	110	-	10	1個	2,633円( 2,896円 )	在庫品1日目当日出荷可能
TGPN25-120	無し	25	120	-	10	1個	2,633円( 2,896円 )	在庫品1日目当日出荷可能
TGPN25-140	無し	25	140	-	10	1個	3,220円( 3,542円 )	在庫品1日目当日出荷可能
TGPN25-[70,80,90,100,110,120,140]	有り	25	70 ～ 140	-	10	1個	-( - )	3日目
TGPN25-LC[60-139.5/0.5]	有り	25	-	60 ～ 139.5	10	1個	-( - )	3日目

詳細情報

基本情報

基本情報

ストレートタイプのストリッパガイドピンです。公差レンジ3μmです。材質は軸受鋼です。用途として、高精度、中量生産に向いております。SGタイプと比較して、真円度、表面粗さ、同軸度が向上しています。ピン保持部は0/+0.003の絶対値公差の仕上げとなっております。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ストリッパガイドピン　-3μmレンジ・ストレートタイプ-	ストリッパガイドピン　-3μmレンジ・着脱タイプ-	ストリッパガイドピン　-3μmレンジ・ヘッド付タイプ-	ストリッパガイドブシュ　-3μmレンジ・無給油・特殊焼結合金・ロックタイト接着・ストレートタイプ-	ストリッパガイドブシュ　-3μmレンジ・無給油・FC250・ロックタイト接着・ストレートタイプ-	ストリッパガイドブシュ　-3μmレンジ・無給油・銅合金・ロックタイト接着・ストレートタイプ-	ストリッパガイドブシュ　-3μmレンジ・無給油・FC250・ロックタイト接着・ヘッド付タイプ-	精密級ストリッパガイドピン-ストレートタイプ-	中ツバ付ストレートエジェクタピン -ハイス鋼SKH51/全長指定タイプ,軸径・全長指定タイプ-	ストリッパガイドピン -ストレートタイプ-	ブシュ式ストリッパボルト　ハーフメイド	外ネジ式ストリッパボルト	ストリッパガイドブシュ　-3μmレンジ・給油・ロックタイト接着・ストレートタイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	2日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	3日目当日出荷可能	在庫品1日目～当日出荷可能	3日目
種類	ピン	ピン	ピン	-	-	-	-	-	-	-	-	-	-
公差レンジ	3μm	3μm	3μm	-	-	-	-	-	-	-	-	-	-
ピンタイプ	ストレート	着脱	ヘッド付き	-	-	-	-	-	-	-	-	-	-
材質	SUJ2	SUJ2	SUJ2	-	-	-	-	-	-	-	-	-	-

back next

ストリッパガイドピン　-3μmレンジ・ストレートタイプ-のレビュー

評価 5.0 平均満足度：5.0 3件のレビュー

星５

100%
星４

0%
星３

0%
星２

0%
星１

0%

レビューを書く

金型用

評価 5.0満足度：5.02022/10/13

この商品は自社の金型用の部品として使用しています。金型にあうものを選んでいますので、当たり前かもしれませんが、使用については何も不都合等なく普通に使えています。欠けたりしたときに全く同じものを購入して交換していますので、不満等もありません。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

金型

評価 5.0満足度：5.02020/08/24

TGBZのストリッパガイドブシュと合わせて使用しました。
今のところ問題なく作動しています。

もっと読む閉じる

0人が参考にしています。

高精度要求の金型用に

評価 5.0満足度：5.02020/02/04

パンチとブッシュのクリアランスが片側2μmほどのプレス金型用に購入しました。

もっと読む閉じる

0人が参考にしています。
