精密級超硬ストリッパガイドピン-ストレート・導入部付タイプ-
商品情報
超硬ストリッパガイドピンは銅合金ブシュ（P. 1091・ 1092）のご使用をおすすめします。

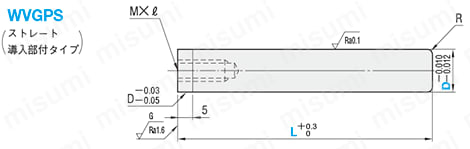

外形図・製品仕様
材質 V30（HIP）
硬度 88 ～ 89HRA
規格表
| M×ℓ Pitch | R | B | 型式 | L | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||
| M5×12 P0.8 | 1.0 | 13 | WVGPS | 10 | 50 | 60 | 70 | 100 | ||||
| M6×15 P1.0 | 1.5 | 16 | 13 | 60 | 70 | 80 | 90 | 120 | ||||
| 20 | 16 | 70 | 80 | 90 | 100 | 140 | ||||||
| M8×20 P1.25 | 2.0 | 25 | 20 | 70 | 80 | 90 | 100 | 140 | ||||
注文例
| 型式 | - | L | - | （BC・DKC） |
| WVGPS13 | - | 60 | - |
出荷日

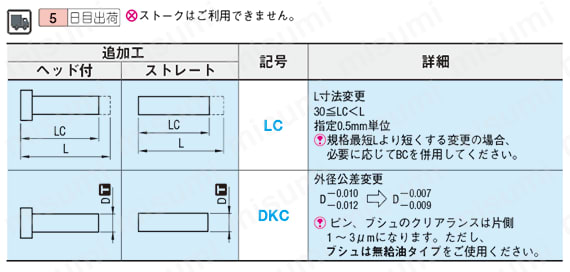

追加工
| 型式 | - | L（LC） | - | （BC・DKC） |
| WVGPS13 | - | LC55 | - | BC10 |
追加工DKCを施したピンには、無給油タイプのブシュをご使用ください。給油タイプでは油膜が形成されにくく、かじりやすくなります。
型番リスト
- 表示件数:
| 型番 |
D(ポスト径)(mm) |
L(全長)(mm) |
LC(L寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
50 ～ 100
|
-
| 10 | 1個 | -( -
) | 5日目 | |
10
|
-
|
30 ～ 99.5
| 10 | 1個 | -( -
) | 5日目 | |
13
|
60 ～ 120
|
-
| 10 | 1個 | -( -
) | 5日目 | |
13
|
-
|
30 ～ 119.5
| 10 | 1個 | -( -
) | 5日目 | |
16
|
70 ～ 140
|
-
| 10 | 1個 | -( -
) | 5日目 | |
16
|
-
|
30 ～ 139.5
| 10 | 1個 | -( -
) | 5日目 | |
20
|
70 ～ 140
|
-
| 10 | 1個 | -( -
) | 5日目 | |
20
|
-
|
30 ～ 139.5
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
ストレート・導入部付タイプの精密級超硬ストリッパガイドピンです。公差レンジ2μmです。材質は超硬（V30）です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
