精密級ストリッパガイドピン-ヘッド付タイプ-
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
ヘッド付タイプの精密級ストリッパガイドピンです。公差レンジ2μmです。材質はダ...
商品情報

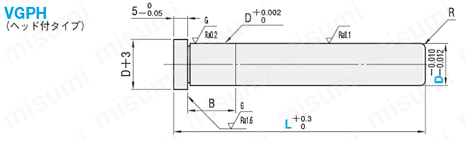

外形図・製品仕様
材質 SKD11
硬度 58HRC～
規格表
| M×ℓ Pitch | R | B | 型式 | L | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||
| M5×12 P0.8 | 1.0 | 10 | VGPH | 8 | 40 | 50 | 60 | 70 | 80 | |||||||
| 13 | 10 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||||
| M6×15 P1.0 | 1.5 | 16 | 13 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||||
| 20 | 16 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | |||||
| M8×20 P1.25 | 2.0 | 25 | 20 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | ||||
| 28 | 25 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | ||||||
注文例
出荷日

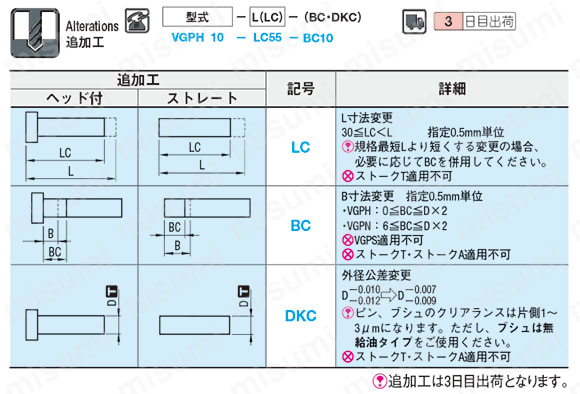

追加工
追加工DKCを施したピンには、無給油タイプのブシュをご使用ください。給油タイプでは油膜が形成されにくく、かじりやすくなります。
型番リスト
- 表示件数:
| 型番 |
追加工 |
D(ポスト径)(mm) |
L(全長)(mm) |
LC(L寸法変更)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
無し
|
8
|
40
|
-
| 10 | 1個 | 3,118円(
3,430円
) | 2日目 一部当日出荷可能 | |
無し
|
8
|
50
|
-
| 10 | 1個 | 3,118円(
3,430円
) | 2日目 一部当日出荷可能 | |
無し
|
8
|
60
|
-
| 10 | 1個 | 3,118円(
3,430円
) | 2日目 一部当日出荷可能 | |
無し
|
8
|
70
|
-
| 10 | 1個 | 3,223円(
3,545円
) | 2日目 一部当日出荷可能 | |
無し
|
8
|
80
|
-
| 10 | 1個 | 3,223円(
3,545円
) | 2日目 一部当日出荷可能 | |
有り
|
8
|
40 ～ 80
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
8
|
-
|
30 ～ 80
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
10
|
40
|
-
| 10 | 1個 | 3,213円(
3,534円
) | 2日目 一部当日出荷可能 | |
無し
|
10
|
50
|
-
| 10 | 1個 | 3,213円(
3,534円
) | 2日目 一部当日出荷可能 | |
無し
|
10
|
60
|
-
| 10 | 1個 | 3,213円(
3,534円
) | 2日目 一部当日出荷可能 | |
無し
|
10
|
70
|
-
| 10 | 1個 | 3,328円(
3,661円
) | 2日目 一部当日出荷可能 | |
無し
|
10
|
80
|
-
| 10 | 1個 | 3,328円(
3,661円
) | 2日目 一部当日出荷可能 | |
無し
|
10
|
90
|
-
| 10 | 1個 | 3,738円(
4,112円
) | 2日目 一部当日出荷可能 | |
無し
|
10
|
100
|
-
| 10 | 1個 | 3,738円(
4,112円
) | 2日目 一部当日出荷可能 | |
有り
|
10
|
40 ～ 100
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
10
|
-
|
30 ～ 100
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
13
|
50
|
-
| 10 | 1個 | 3,423円(
3,765円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
60
|
-
| 10 | 1個 | 3,423円(
3,765円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
70
|
-
| 10 | 1個 | 3,423円(
3,765円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
80
|
-
| 10 | 1個 | 3,528円(
3,881円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
90
|
-
| 10 | 1個 | 3,528円(
3,881円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
100
|
-
| 10 | 1個 | 3,528円(
3,881円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
110
|
-
| 10 | 1個 | 4,074円(
4,481円
) | 2日目 一部当日出荷可能 | |
無し
|
13
|
120
|
-
| 10 | 1個 | 4,074円(
4,481円
) | 2日目 一部当日出荷可能 | |
有り
|
13
|
50 ～ 120
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
13
|
-
|
30 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
16
|
50
|
-
| 10 | 1個 | 3,853円(
4,238円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
60
|
-
| 10 | 1個 | 3,853円(
4,238円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
70
|
-
| 10 | 1個 | 3,853円(
4,238円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
80
|
-
| 10 | 1個 | 3,853円(
4,238円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
90
|
-
| 10 | 1個 | 4,074円(
4,481円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
100
|
-
| 10 | 1個 | 4,074円(
4,481円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
110
|
-
| 10 | 1個 | 4,074円(
4,481円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
120
|
-
| 10 | 1個 | 4,074円(
4,481円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
130
|
-
| 10 | 1個 | 4,714円(
5,185円
) | 2日目 一部当日出荷可能 | |
無し
|
16
|
140
|
-
| 10 | 1個 | 4,714円(
5,185円
) | 2日目 一部当日出荷可能 | |
有り
|
16
|
50 ～ 140
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
16
|
-
|
30 ～ 140
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
20
|
60
|
-
| 10 | 1個 | 4,609円(
5,070円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
70
|
-
| 10 | 1個 | 4,609円(
5,070円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
80
|
-
| 10 | 1個 | 4,609円(
5,070円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
90
|
-
| 10 | 1個 | 4,609円(
5,070円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
100
|
-
| 10 | 1個 | 4,609円(
5,070円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
110
|
-
| 10 | 1個 | 4,809円(
5,290円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
120
|
-
| 10 | 1個 | 4,809円(
5,290円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
130
|
-
| 10 | 1個 | 5,460円(
6,006円
) | 2日目 一部当日出荷可能 | |
無し
|
20
|
140
|
-
| 10 | 1個 | 5,460円(
6,006円
) | 2日目 一部当日出荷可能 | |
有り
|
20
|
60 ～ 140
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
20
|
-
|
30 ～ 140
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
無し
|
25
|
70
|
-
| 10 | 1個 | 5,796円(
6,376円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
80
|
-
| 10 | 1個 | 5,796円(
6,376円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
90
|
-
| 10 | 1個 | 5,796円(
6,376円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
100
|
-
| 10 | 1個 | 5,796円(
6,376円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
110
|
-
| 10 | 1個 | 6,006円(
6,607円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
120
|
-
| 10 | 1個 | 6,006円(
6,607円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
130
|
-
| 10 | 1個 | 6,426円(
7,069円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
140
|
-
| 10 | 1個 | 6,426円(
7,069円
) | 2日目 一部当日出荷可能 | |
無し
|
25
|
150
|
-
| 10 | 1個 | 6,426円(
7,069円
) | 2日目 一部当日出荷可能 | |
有り
|
25
|
70 ～ 150
|
-
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
有り
|
25
|
-
|
30 ～ 150
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
ヘッド付タイプの精密級ストリッパガイドピンです。公差レンジ2μmです。材質はダイス鋼です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。
