精密級ストリッパガイドピン-ストレート・導入部付タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1089

数量スライド割引
一部当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ストレート・導入部付タイプの精密級ストリッパガイドピンです。公差レンジ2μmで...

詳細情報を確認する

種類：

ピン
公差レンジ：

2μm
ピンタイプ：

ストレート
材質：

SKD11

無料3D-CADライブラリー申し込み受付中

型番

未確定60件の候補があります。

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

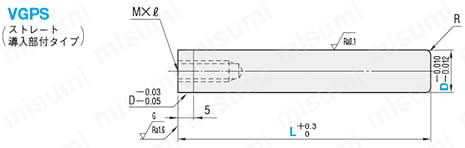

外形図・製品仕様

材質 SKD11
硬度 58HRC～

規格表

M×ℓ Pitch	R	B	型式		L
M×ℓ Pitch	R	B	Type	D	L
M5×12 P0.8	1.0	10	VGPS	8	40	50	60	70	80
M5×12 P0.8	1.0	13		10	40	50	60	70	80	90	100
M6×15 P1.0	1.5	16		13		50	60	70	80	90	100	110	120
M6×15 P1.0	1.5	20		16		50	60	70	80	90	100	110	120	130	140
M8×20 P1.25	2.0	25		20			60	70	80	90	100	110	120	130	140
M8×20 P1.25	2.0	28		25				70	80	90	100	110	120	130	140	150

注文例


型式	-	L
VGPS10	-	60

出荷日

追加工


型式	-	L	-	（BC・DKC）
VGPS10	-	LC55	-	BC10

追加工DKCを施したピンには、無給油タイプのブシュをご使用ください。給油タイプでは油膜が形成されにくく、かじりやすくなります。

型番リスト

表示件数:

型番	追加工	D(ポスト径)(mm)	L(全長)(mm)	LC(L寸法変更)(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

VGPS8-40	無し	8	40	-	10	1個	2,950円( 3,245円 )	2日目一部当日出荷可能
VGPS8-50	無し	8	50	-	10	1個	2,950円( 3,245円 )	2日目一部当日出荷可能
VGPS8-60	無し	8	60	-	10	1個	2,950円( 3,245円 )	2日目一部当日出荷可能
VGPS8-70	無し	8	70	-	10	1個	3,055円( 3,361円 )	2日目一部当日出荷可能
VGPS8-80	無し	8	80	-	10	1個	3,055円( 3,361円 )	2日目一部当日出荷可能
VGPS8-[40-80/10]	有り	8	40 ～ 80	-	10	1個	-( - )	3日目一部当日出荷可能
VGPS8-LC[30-80/0.5]	有り	8	-	30 ～ 80	10	1個	-( - )	3日目一部当日出荷可能
VGPS10-40	無し	10	40	-	10	1個	3,045円( 3,350円 )	2日目一部当日出荷可能
VGPS10-50	無し	10	50	-	10	1個	3,045円( 3,350円 )	2日目一部当日出荷可能
VGPS10-60	無し	10	60	-	10	1個	3,045円( 3,350円 )	2日目一部当日出荷可能
VGPS10-70	無し	10	70	-	10	1個	3,160円( 3,476円 )	2日目一部当日出荷可能
VGPS10-80	無し	10	80	-	10	1個	3,160円( 3,476円 )	2日目一部当日出荷可能
VGPS10-90	無し	10	90	-	10	1個	3,570円( 3,927円 )	2日目一部当日出荷可能
VGPS10-100	無し	10	100	-	10	1個	3,570円( 3,927円 )	2日目一部当日出荷可能
VGPS10-[40-100/10]	有り	10	40 ～ 100	-	10	1個	-( - )	3日目一部当日出荷可能
VGPS10-LC[30-100/0.5]	有り	10	-	30 ～ 100	10	1個	-( - )	3日目一部当日出荷可能
VGPS13-50	無し	13	50	-	10	1個	3,255円( 3,581円 )	2日目一部当日出荷可能
VGPS13-60	無し	13	60	-	10	1個	3,255円( 3,581円 )	2日目一部当日出荷可能
VGPS13-70	無し	13	70	-	10	1個	3,255円( 3,581円 )	2日目一部当日出荷可能
VGPS13-80	無し	13	80	-	10	1個	3,370円( 3,707円 )	2日目一部当日出荷可能
VGPS13-90	無し	13	90	-	10	1個	3,370円( 3,707円 )	2日目一部当日出荷可能
VGPS13-100	無し	13	100	-	10	1個	3,370円( 3,707円 )	2日目一部当日出荷可能
VGPS13-110	無し	13	110	-	10	1個	3,864円( 4,250円 )	2日目一部当日出荷可能
VGPS13-120	無し	13	120	-	10	1個	3,864円( 4,250円 )	2日目一部当日出荷可能
VGPS13-[50-120/10]	有り	13	50 ～ 120	-	10	1個	-( - )	3日目一部当日出荷可能
VGPS13-LC[30-120/0.5]	有り	13	-	30 ～ 120	10	1個	-( - )	3日目一部当日出荷可能
VGPS16-50	無し	16	50	-	10	1個	3,664円( 4,030円 )	2日目一部当日出荷可能
VGPS16-60	無し	16	60	-	10	1個	3,664円( 4,030円 )	2日目一部当日出荷可能
VGPS16-70	無し	16	70	-	10	1個	3,664円( 4,030円 )	2日目一部当日出荷可能
VGPS16-80	無し	16	80	-	10	1個	3,664円( 4,030円 )	2日目一部当日出荷可能
VGPS16-90	無し	16	90	-	10	1個	3,864円( 4,250円 )	2日目一部当日出荷可能
VGPS16-100	無し	16	100	-	10	1個	3,864円( 4,250円 )	2日目一部当日出荷可能
VGPS16-110	無し	16	110	-	10	1個	3,864円( 4,250円 )	2日目一部当日出荷可能
VGPS16-120	無し	16	120	-	10	1個	3,864円( 4,250円 )	2日目一部当日出荷可能
VGPS16-130	無し	16	130	-	10	1個	4,483円( 4,931円 )	2日目一部当日出荷可能
VGPS16-140	無し	16	140	-	10	1個	4,483円( 4,931円 )	2日目一部当日出荷可能
VGPS16-[50-140/10]	有り	16	50 ～ 140	-	10	1個	-( - )	3日目一部当日出荷可能
VGPS16-LC[30-140/0.5]	有り	16	-	30 ～ 140	10	1個	-( - )	3日目一部当日出荷可能
VGPS20-60	無し	20	60	-	10	1個	4,378円( 4,816円 )	2日目一部当日出荷可能
VGPS20-70	無し	20	70	-	10	1個	4,378円( 4,816円 )	2日目一部当日出荷可能
VGPS20-80	無し	20	80	-	10	1個	4,378円( 4,816円 )	2日目一部当日出荷可能
VGPS20-90	無し	20	90	-	10	1個	4,378円( 4,816円 )	2日目一部当日出荷可能
VGPS20-100	無し	20	100	-	10	1個	4,378円( 4,816円 )	2日目一部当日出荷可能
VGPS20-110	無し	20	110	-	10	1個	4,588円( 5,047円 )	2日目一部当日出荷可能
VGPS20-120	無し	20	120	-	10	1個	4,588円( 5,047円 )	2日目一部当日出荷可能
VGPS20-130	無し	20	130	-	10	1個	5,197円( 5,717円 )	2日目一部当日出荷可能
VGPS20-140	無し	20	140	-	10	1個	5,197円( 5,717円 )	2日目一部当日出荷可能
VGPS20-[60-140/10]	有り	20	60 ～ 140	-	10	1個	-( - )	3日目一部当日出荷可能
VGPS20-LC[30-140/0.5]	有り	20	-	30 ～ 140	10	1個	-( - )	3日目一部当日出荷可能
VGPS25-70	無し	25	70	-	10	1個	5,292円( 5,821円 )	2日目一部当日出荷可能
VGPS25-80	無し	25	80	-	10	1個	5,292円( 5,821円 )	2日目一部当日出荷可能
VGPS25-90	無し	25	90	-	10	1個	5,292円( 5,821円 )	2日目一部当日出荷可能
VGPS25-100	無し	25	100	-	10	1個	5,292円( 5,821円 )	2日目一部当日出荷可能
VGPS25-110	無し	25	110	-	10	1個	5,491円( 6,040円 )	2日目一部当日出荷可能
VGPS25-120	無し	25	120	-	10	1個	5,491円( 6,040円 )	2日目一部当日出荷可能
VGPS25-130	無し	25	130	-	10	1個	6,100円( 6,710円 )	2日目一部当日出荷可能
VGPS25-140	無し	25	140	-	10	1個	6,100円( 6,710円 )	2日目一部当日出荷可能
VGPS25-150	無し	25	150	-	10	1個	6,100円( 6,710円 )	2日目一部当日出荷可能
VGPS25-[70-150/10]	有り	25	70 ～ 150	-	10	1個	-( - )	3日目一部当日出荷可能
VGPS25-LC[30-150/0.5]	有り	25	-	30 ～ 150	10	1個	-( - )	3日目一部当日出荷可能

詳細情報

基本情報

基本情報

ストレート・導入部付タイプの精密級ストリッパガイドピンです。公差レンジ2μmです。材質はダイス鋼です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
