ストリッパガイドブシュ -精密級・無給油・銅合金・ロックタイト接着・ヘッド付タイプ-
- 数量スライド割引
- 通常価格(税別)
- 5,250円 ～ 7,833円
- 税込価格
- 5,775円 ～ 8,616円
精密級・無給油・銅合金・ロックタイト接着・ヘッド付タイプのストリッパガイドブシ...
-
- 種類：
- ブシュ
-
- 公差レンジ：
- 2μm
-
- ブシュタイプ：
- プレーン用(無給油)
-
- ブシュ取付方法：
- ロックタイト接着
-
- 材質：
- SUJ2+銅合金
-
- 追加工：
- 無し
商品情報
ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。取付方法 P.1069
内径部は洗浄しないでください。埋設されたモリブデンが膨張する可能性があります。
外形図・製品仕様
材質
SUJ2+銅合金
MoS2（埋設）
硬度 45HRC
規格表
| D | 型式 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||
| 16 | VSGFZ | 10 | 10 | 13 | 16 | 20 | |||
| 20 | 13 | 13 | 16 | 20 | 25 | ||||
| 24 | 16 | 16 | 20 | 25 | 30 | ||||
| 28 | 20 | 20 | 25 | 30 | |||||
| 34 | 25 | 25 | 30 | ||||||
・給油タイプ摺動部（内面）構造かじり付き防止のため摺動部に6mmピッチ、幅1.5mm、深さ0.5mm、貫通仕様のスパイラル状の給油溝を切ってあります。
・固定方法 ロックタイト接着
ロックタイトNo.638 P.1038
・ピン・ブシュクリアランス（片側）2.5～4.5μm
・無給油タイプ（焼結合金は除く）はストローク1mm以上でご使用ください。
注文例
| 型式 | - | L（LC・LCT・LMT） | - | （DRC） | |
| VSGFZ10 | - | 16 | - |
出荷日

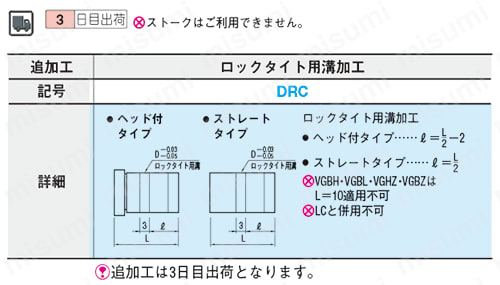

追加工
| 型式 | - | L | |
| VSGFZ10 | - | 16 |
型番リスト
- 表示件数:
| 型番 |
d(ブシュ内径)(mm) |
L(全長)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
10
| 10 | 1個 | 5,250円(
5,775円
) | 2日目 | |
10
|
13
| 10 | 1個 | 5,250円(
5,775円
) | 2日目 | |
10
|
16
| 10 | 1個 | 5,250円(
5,775円
) | 2日目 | |
10
|
20
| 10 | 1個 | 5,250円(
5,775円
) | 2日目 | |
13
|
13
| 10 | 1個 | 5,670円(
6,237円
) | 2日目 | |
13
|
16
| 10 | 1個 | 5,670円(
6,237円
) | 2日目 | |
13
|
20
| 10 | 1個 | 5,670円(
6,237円
) | 2日目 | |
13
|
25
| 10 | 1個 | 5,670円(
6,237円
) | 2日目 | |
16
|
16
| 10 | 1個 | 6,195円(
6,815円
) | 2日目 | |
16
|
20
| 10 | 1個 | 6,195円(
6,815円
) | 2日目 | |
16
|
25
| 10 | 1個 | 6,195円(
6,815円
) | 2日目 | |
16
|
30
| 10 | 1個 | 6,195円(
6,815円
) | 2日目 | |
20
|
20
| 10 | 1個 | 6,919円(
7,611円
) | 2日目 | |
20
|
25
| 10 | 1個 | 6,919円(
7,611円
) | 2日目 | |
20
|
30
| 10 | 1個 | 6,919円(
7,611円
) | 2日目 | |
25
|
25
| 10 | 1個 | 7,833円(
8,616円
) | 2日目 | |
25
|
30
| 10 | 1個 | 7,833円(
8,616円
) | 2日目 |
Loading...
詳細情報
基本情報
精密級・無給油・銅合金・ロックタイト接着・ヘッド付タイプのストリッパガイドブシュです。公差レンジ2μmです。材質は軸受鋼＋銅合金です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
