全長ロングダイセット用ボールガイドブシュ-ロックタイト接着タイプ-
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
ロックタイト接着タイプのダイセット用ボールガイドブシュです。材質は軸受鋼です。
商品情報

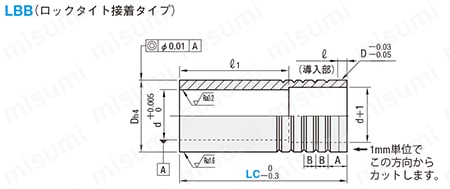

外形図・製品仕様
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
ブシュを冷やしばめしないでください。サブゼロ処理と同様に残留オーステナイトがマルテンサイトに変態して膨張し、ブシュの内、外径ともに大きくなり、使用できなくなります。
規格表
| d | Dh4 | ℓ | A | B | 有効スライド長 ℓ1 | 型式 | LC | ||
|---|---|---|---|---|---|---|---|---|---|
| Type | PD | 指定1mm単位 | |||||||
| 26 | 37 | 0/ -0.007 | 4 | 12 | 7×7本 | 60 | LBB | 20 | 51～120 |
| 28 | 40 | 22 | 61～120 | ||||||
| 31 | 45 | 80 | 25 | 81～120 | |||||
| 36 | 50 | 5 | 15 | 10×5本 | 28 | 81～150 | |||
| 40 | 55 | 0/ -0.008 | 100 | 32 | 101～150 | ||||
| 48 | 64 | 6 | 10×6本 | 38 | 101～180 | ||||
| 55 | 74 | 120 | 45 | 121～180 | |||||
| 60 | 83 | 0/ -0.010 | 10×8本 | 50 | 121～200 | ||||
| 70 | 95 | 60 | 121～200 | ||||||
カットにより溝が1本になったときには溝を追加して2本とします。
PD20時、LC51 ～ LC59は有効スライド長（ℓ1）が短くなります。
注文例
出荷日
型番リスト
- 表示件数:
| 型番 |
PD(ポスト径)(mm) |
LC(全長)(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
20
|
51 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
22
|
61 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
25
|
81 ～ 120
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
28
|
81 ～ 150
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
32
|
101 ～ 150
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
38
|
101 ～ 180
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
45
|
121 ～ 180
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
50
|
121 ～ 200
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 | |
60
|
121 ～ 200
| 10 | 1個 | -( -
) | 3日目 一部当日出荷可能 |
Loading...
詳細情報
基本情報
ロックタイト接着タイプのダイセット用ボールガイドブシュです。材質は軸受鋼です。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
